lišty) (1+Npól), (2pól), 117 (3pól), 117 (3+Npól), 135 (4pól)
Výška přístroje včetně západky DIN lištu propojovací lišty
Výška výřezu krycí desce mm
Montáž přístrojovou (DIN) lištu mm
Stupeň krytí IP20
Svorky kombinované hlavičkové třmenové
Průřez připojovacích vodičů mm2
Utahovací moment svorek 3,5 Nm
Tloušťka propojovací lišty 0,8 mm
Okolní teplota -25 +40 °C
Nadmořská výška 2000 m
Relativní vlhkost %
Odolnost vůči teplu vlhku třída 2
Stupeň znečištění 2
Instalační třída III
Mechanické vlastnosti
Objednací údaje str. 89
.
Daná pólová verze chráničového modulu musí být jističem Ex9B kombinována následujícím způsobem. jm.
Obecné vlastnosti
Splňují požadavky ČSN 61009-1
Jmenovité prac. proud
připojeného jističe)
40, A
Jmenovitý reziduální proud 10, 30, 100, 300 mA
Citlivost reziduální proud typ střídavý reziduální proud
Časové charakteristiky chrániče bez časového zpoždění
Jmen. Narozdíl chráničů permanentním magnetem není
testování nutné důvodu zachování funkcionality chrániče. napětí Ue
230/400 AC
Minimální pracovní napětí chrániče AC
Prac. impuzní výdržné napětí Uimp
4 kV
Jmenovité izolační napětí Ui
500 V
Odolnost proti rázovým proudům 250 A
Mechanická životnost 000 spínacích cyklů
Elektrická životnost 000 spínacích cyklů
Předřazená pojistka připojený jistič
Strana síťového připojení nahoře jističi
Elektrické vlastnosti
Chráničové moduly
Šířka přístroje (bez propoj. napětí testovacího tlačítka 150 440 AC
Jmenovitá frekvence 50/60 Hz
Podmíněná zkratová odolnost Inc
10 Ex9BH, Ex9BN
Jmenovitý proud (max. 1+Npólovou verzi chrá-
ničového modulu možno kombinovat 1pólovým jističem; 2pólový chráničový modul 1+N nebo 2pólovým jističem; 3pólový a
3+Npólový modul 3pólový jističem, 4pólový chráničový modul 3+N 4pólovým jističem.208
Proudové
chrániče

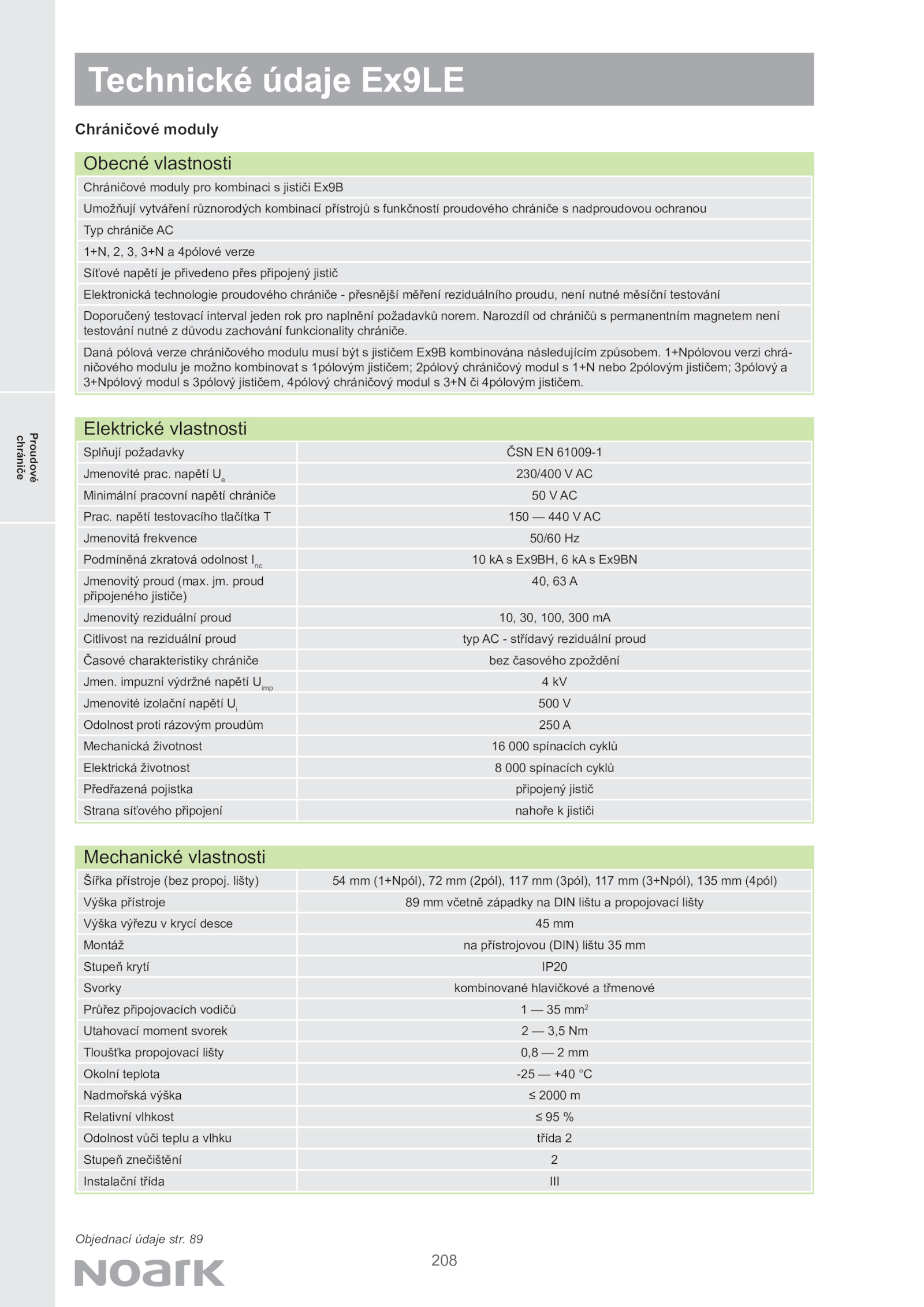

Technické údaje Ex9LE
Chráničové moduly pro kombinaci jističi Ex9B
Umožňují vytváření různorodých kombinací přístrojů funkčností proudového chrániče nadproudovou ochranou
Typ chrániče AC
1+N, 3+N 4pólové verze
Síťové napětí přivedeno přes připojený jistič
Elektronická technologie proudového chrániče přesnější měření reziduálního proudu, není nutné měsíční testování
Doporučený testovací interval jeden rok pro naplnění požadavků norem
