Ex9B125
Ex9B125
27(1P)
54(1PN/2P)
81(3P)
108(3PN/4P)
1P/1PN/2P/3P/3PN4P
45
83
49.168
Instalační
jističe

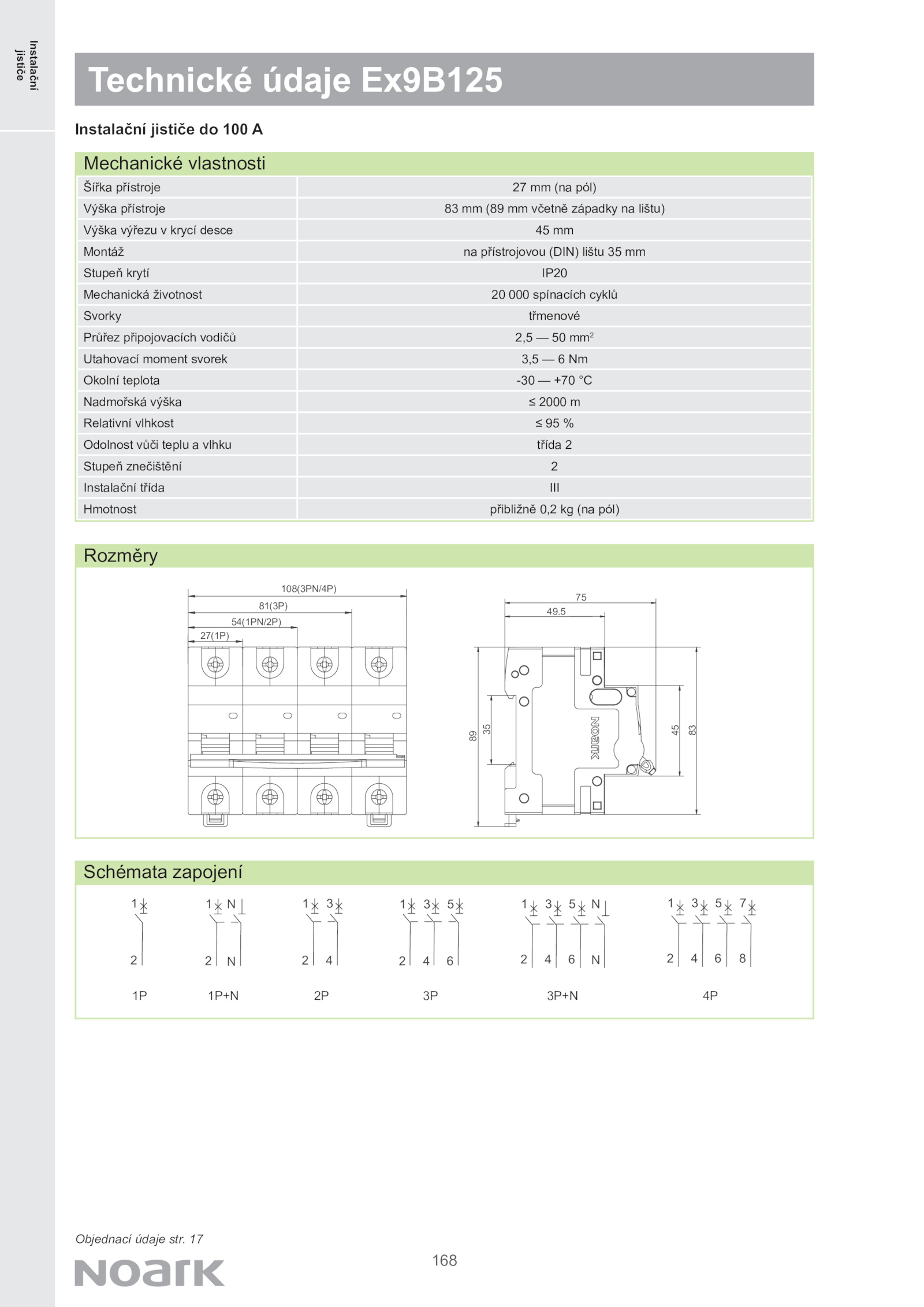

Technické údaje Ex9B125
Šířka přístroje (na pól)
Výška přístroje (89 včetně západky lištu)
Výška výřezu krycí desce mm
Montáž přístrojovou (DIN) lištu mm
Stupeň krytí IP20
Mechanická životnost 000 spínacích cyklů
Svorky třmenové
Průřez připojovacích vodičů 2,5 mm2
Utahovací moment svorek 3,5 Nm
Okolní teplota -30 +70 °C
Nadmořská výška 2000 m
Relativní vlhkost %
Odolnost vůči teplu vlhku třída 2
Stupeň znečištění 2
Instalační třída III
Hmotnost přibližně 0,2 (na pól)
Mechanické vlastnosti
Instalační jističe 100 A
Rozměry
Ex9B125
Ex9B125
Ex9B125
27(1P)
54(1PN/2P)
81(3P)
108(3PN/4P)
1P/1PN/2P/3P/3PN4P
45
83
49
