počet současně instalovaného příslušenství jsou jednokontaktních jednotek (AX3111)
nebo dvoukontaktních jednotek (AX3122) spouští (SHT31, UVT31, OVT31)
Vypínače příslušenstvím
Objednací údaje str. proud Ie
AC-22A 230/400 16, 25, 32, 40, A
Počet pólů 4
Kategorie užití AC-22A
Jmenovité izolační napětí Ui
690 V
Jmen. zkratová zapínací schopnost Icm
1,5 kA
Max. předřazená pojistka 125 gG
Mechanická životnost 000 spínacích cyklů
Elektrická životnost 000 spínacích cyklů
Elektrické vlastnosti
Šířka přístroje (na pól)
Výška přístroje (89 včetně západky DIN lištu)
Výška výřezu krycí desce mm
Montáž přístrojovou (DIN) lištu mm
Stupeň krytí IP20
Svorky kombinované hlavičkové třmenové
Průřez připojovacích vodičů mm2
Utahovací moment svorek 3,5 Nm
Tloušťka propojovací lišty 0,8 mm
Okolní teplota -30 +70 °C
Nadmořská výška 2000 m
Relativní vlhkost %
Odolnost vůči teplu vlhku třída 2
Stupeň znečištění 2
Instalační třída III
Hmotnost 0,09 pól
Mechanické vlastnosti
Modulární vypínače
Možnost použít jako hlavní vypínač funkcí bezpečného oddělení
Vhodné pro domovní průmyslové aplikace
Příslušenství
Pomocné kontakty AX3111, AX3122 100540, 100542
Vypínací spouště SHT31, SHT3111 100544-100546, 100547-100549
Podpěťové spouště UVT31, UVT3101, UVT3110 100550-100551, 100552-100553, 100554-100555
Nadpěťové spouště OVT31 280V AC±5% 100556
Max. impulzní výdržné napětí Uimp
6 kV
Jmenovitý krátkodový výdržný
proud Icw
, kA
Jmen. 49
.187
Vypínače

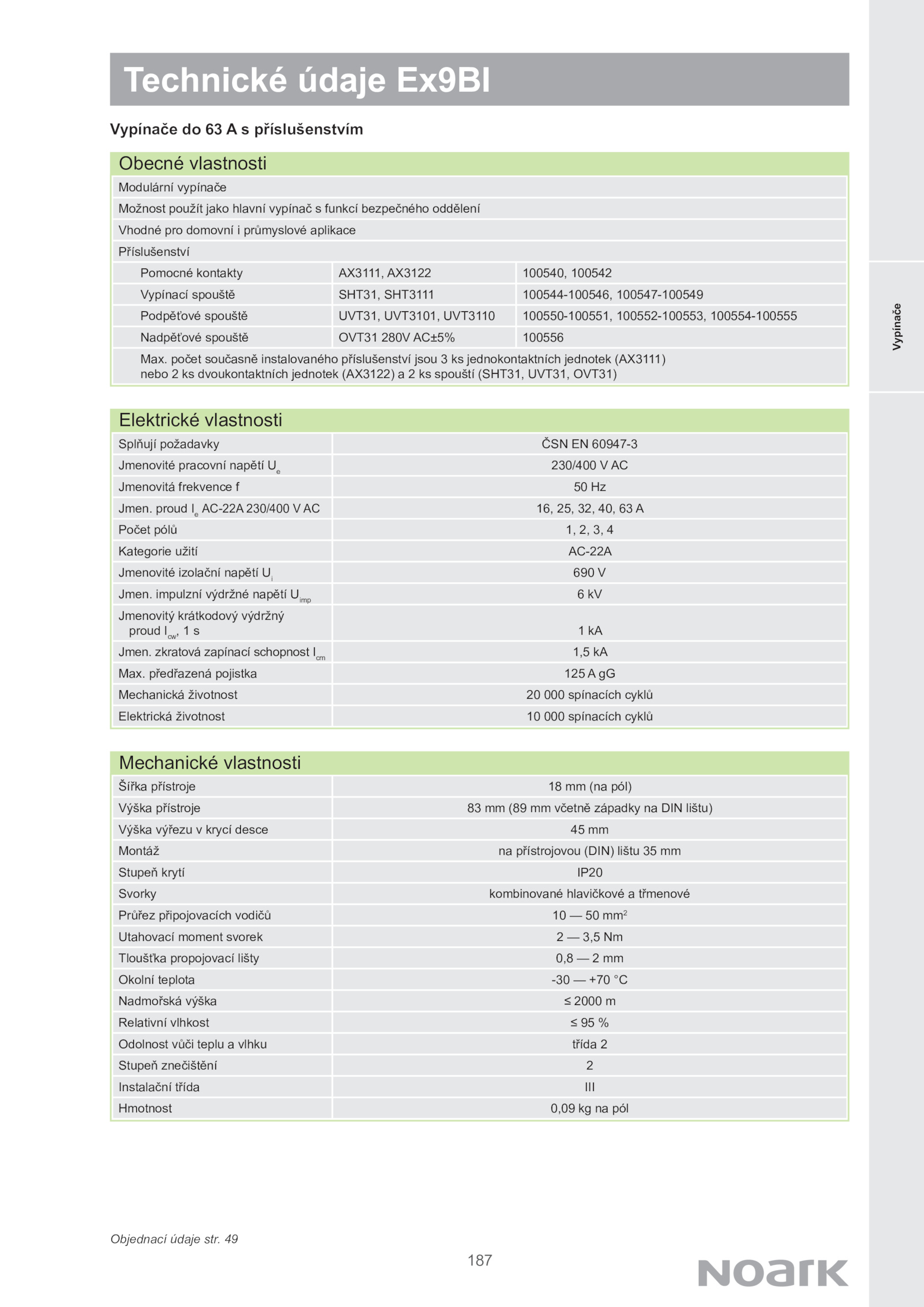

Technické údaje Ex9BI
Obecné vlastnosti
Splňují požadavky ČSN 60947-3
Jmenovité pracovní napětí Ue
230/400 AC
Jmenovitá frekvence Hz
Jmen
