Jističe 3VA před elektroměrem

| Kategorie: Leták / Datasheet  | Tento dokument chci!

... jak správně nastavit nadproudovou spoušť jističů 3VA pro použití jako hlavní jistič před elektroměrem ...

Vydal: OEZ s.r.o. Autor: OEZ Letohrad

Strana 4 z 4







Poznámky redaktora

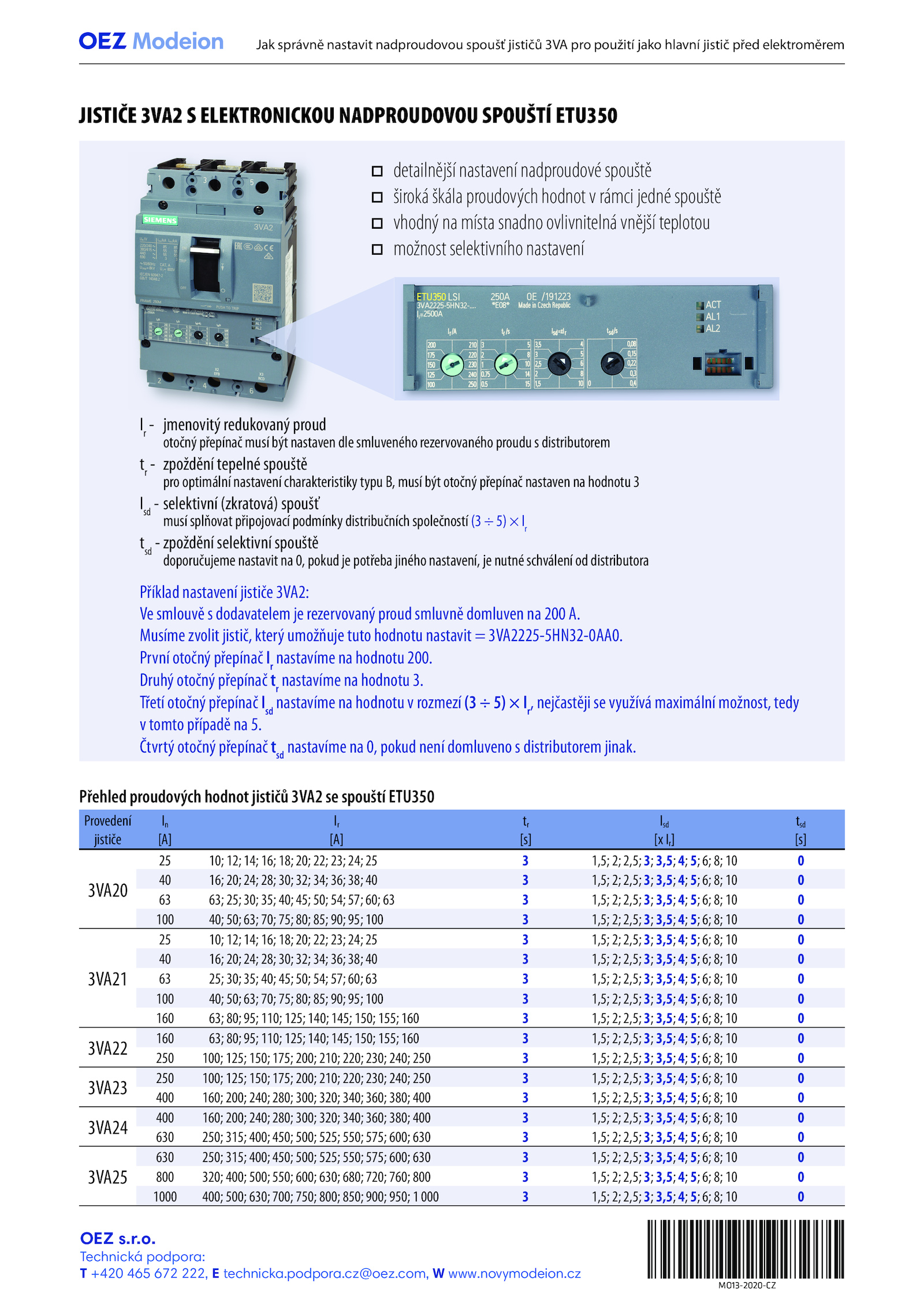

Čtvrtý otočný přepínač tsd nastavíme pokud není domluveno distributorem jinak. Technická podpora: T +420 465 672 222, technicka.cz@oez. Musíme zvolit jistič, který umožňuje tuto hodnotu nastavit 3VA2225-5HN32-0AA0.MO13-2020-CZ JISTIČE 3VA2 ELEKTRONICKOU NADPROUDOVOU SPOUŠTÍ ETU350 „ detailnější nastavení nadproudové spouště „ široká škála proudových hodnot rámci jedné spouště „ vhodný místa snadno ovlivnitelná vnější teplotou „ možnost selektivního nastavení Ir - jmenovitý redukovaný proud otočný přepínač musí být nastaven dle smluveného rezervovaného proudu distributorem tr - zpoždění tepelné spouště pro optimální nastavení charakteristiky typu musí být otočný přepínač nastaven hodnotu 3 Isd - selektivní (zkratová) spoušť musí splňovat připojovací podmínky distribučních společností Ir tsd - zpoždění selektivní spouště doporučujeme nastavit pokud potřeba jiného nastavení, nutné schválení distributora Provedení jističe In [A] Ir [A] tr [s] Isd [x Ir] tsd [s] 3VA20 25 10; 12; 14; 16; 18; 20; 22; 23; 24; 1,5; 2,5; 3,5; 0 40 16; 20; 24; 28; 30; 32; 34; 36; 38; 1,5; 2,5; 3,5; 0 63 63; 25; 30; 35; 40; 45; 50; 54; 57; 60; 1,5; 2,5; 3,5; 0 100 40; 50; 63; 70; 75; 80; 85; 90; 95; 100 1,5; 2,5; 3,5; 0 3VA21 25 10; 12; 14; 16; 18; 20; 22; 23; 24; 1,5; 2,5; 3,5; 0 40 16; 20; 24; 28; 30; 32; 34; 36; 38; 1,5; 2,5; 3,5; 0 63 25; 30; 35; 40; 45; 50; 54; 57; 60; 1,5; 2,5; 3,5; 0 100 40; 50; 63; 70; 75; 80; 85; 90; 95; 100 1,5; 2,5; 3,5; 0 160 63; 80; 95; 110; 125; 140; 145; 150; 155; 160 1,5; 2,5; 3,5; 0 3VA22 160 63; 80; 95; 110; 125; 140; 145; 150; 155; 160 1,5; 2,5; 3,5; 0 250 100; 125; 150; 175; 200; 210; 220; 230; 240; 250 1,5; 2,5; 3,5; 0 3VA23 250 100; 125; 150; 175; 200; 210; 220; 230; 240; 250 1,5; 2,5; 3,5; 0 400 160; 200; 240; 280; 300; 320; 340; 360; 380; 400 1,5; 2,5; 3,5; 0 3VA24 400 160; 200; 240; 280; 300; 320; 340; 360; 380; 400 1,5; 2,5; 3,5; 0 630 250; 315; 400; 450; 500; 525; 550; 575; 600; 630 1,5; 2,5; 3,5; 0 3VA25 630 250; 315; 400; 450; 500; 525; 550; 575; 600; 630 1,5; 2,5; 3,5; 0 800 320; 400; 500; 550; 600; 630; 680; 720; 760; 800 1,5; 2,5; 3,5; 0 1000 400; 500; 630; 700; 750; 800; 850; 900; 950; 000 1,5; 2,5; 3,5; 0 Přehled proudových hodnot jističů 3VA2 spouští ETU350 Příklad nastavení jističe 3VA2: Ve smlouvě dodavatelem rezervovaný proud smluvně domluven 200 A.podpora. I jmenovitý redukovaný prou OEZ s.com, www. Druhý otočný přepínač tr nastavíme hodnotu 3. Třetí otočný přepínač Isd nastavíme hodnotu rozmezí Ir , nejčastěji využívá maximální možnost, tedy v tomto případě 5.r. První otočný přepínač Ir nastavíme hodnotu 200.o.novymodeion.cz Jak správně nastavit nadproudovou spoušť jističů 3VA pro použití jako hlavní jistič před elektroměrem
