šrouby: mosaz galvanicky pocínovaná
Povrchová úprava: mechanická
V.. šrouby trhací hlavou (bez červíkové šrouby)
H. spojka galvanicky pocínovaná (µm)
T.33
pro plné laněné vodiče kV
Materiál:
tělo: vysoce legovaná hliníková slitina
legovaná mosaz spojek MS.... spojka použitelná kV
JL. spojka rozdělená přepážkou
K. šrouby trhací hlavou bez vnitřního inbusu
Doplňující údaje:
- při použití pro vodiče vždy použít pouze variantu galvanickým pocínováním (V)
- pro variantu doporučujeme konzultaci výrobcem (distributorem)
vámi používaného kabelového souboru
- další rozměry doptání

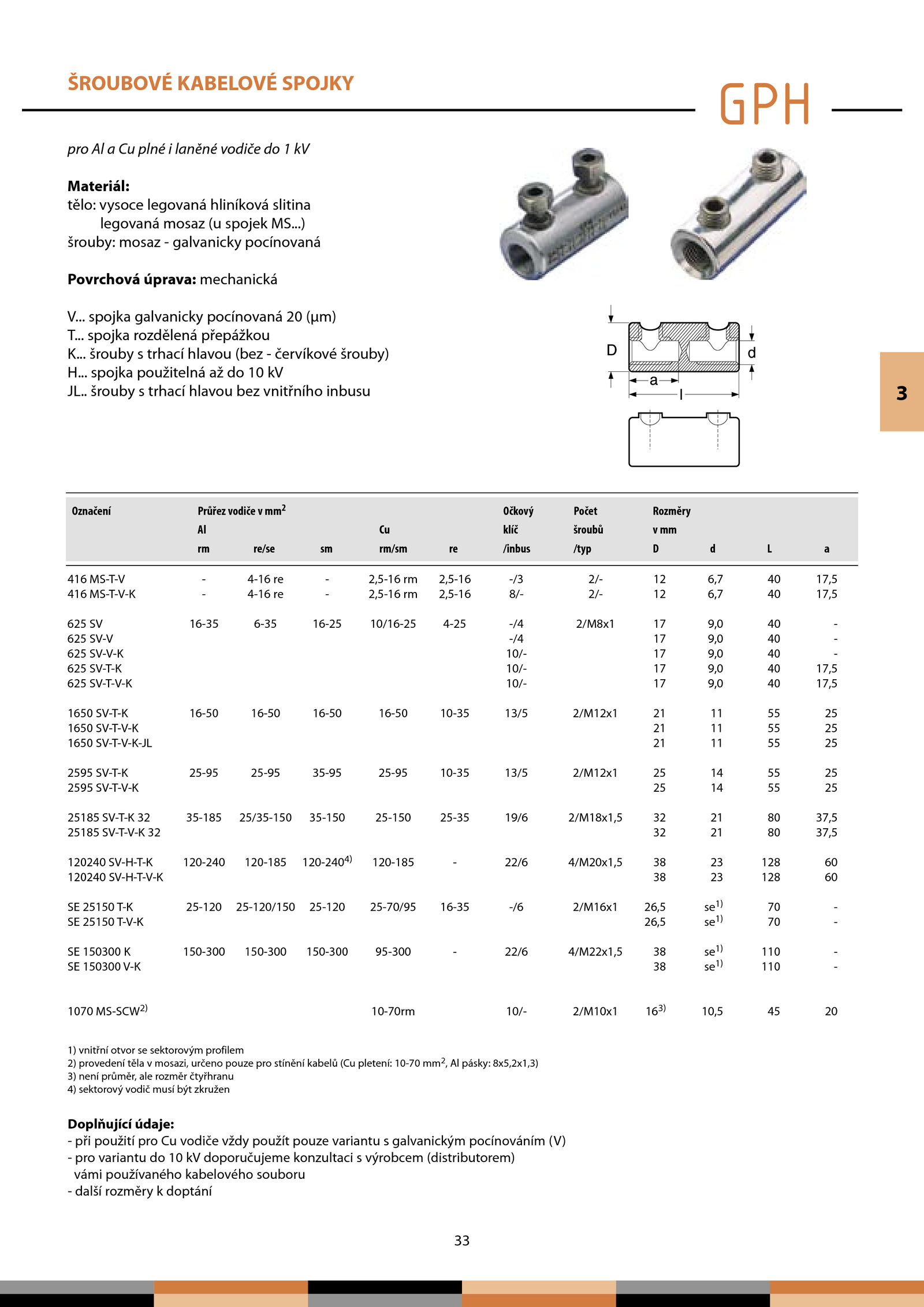

ŠROUBOVÉ KABELOVÉ SPOJKY
416 MS-T-V 4-16 re 2,5-16 rm 2,5-16 -/3 2/- 12 6,7 40 17,5
416 MS-T-V-K 4-16 re 2,5-16 rm 2,5-16 8/- 2/- 12 6,7 40 17,5
625 SV 16-35 6-35 16-25 10/16-25 4-25 -/4 2/M8x1 17 9,0 40 -
625 SV-V -/4 17 9,0 40 -
625 SV-V-K 10/- 17 9,0 40 -
625 SV-T-K 10/- 17 9,0 40 17,5
625 SV-T-V-K 10/- 17 9,0 40 17,5
1650 SV-T-K 16-50 16-50 16-50 16-50 10-35 13/5 2/M12x1 21 11 55 25
1650 SV-T-V-K 21 11 55 25
1650 SV-T-V-K-JL 21 11 55 25
2595 SV-T-K 25-95 25-95 35-95 25-95 10-35 13/5 2/M12x1 25 14 55 25
2595 SV-T-V-K 25 14 55 25
25185 SV-T-K 32 35-185 25/35-150 35-150 25-150 25-35 19/6 2/M18x1,5 32 21 80 37,5
25185 SV-T-V-K 32 32 21 80 37,5
120240 SV-H-T-K 120-240 120-185 120-2404) 120-185 - 22/6 4/M20x1,5 38 23 128 60
120240 SV-H-T-V-K 38 23 128 60
SE 25150 T-K 25-120 25-120/150 25-120 25-70/95 16-35 -/6 2/M16x1 26,5 se1) 70 -
SE 25150 T-V-K 26,5 se1) 70 -
SE 150300 150-300 150-300 150-300 95-300 22/6 4/M22x1,5 38 se1) 110 -
SE 150300 V-K 38 se1) 110 -
1070 MS-SCW2) 10-70rm 10/- 2/M10x1 163) 10,5 45 20
Označení Průřez vodiče mm2 Očkový Počet Rozměry
Al Cu klíč šroubů mm
rm re/se sm rm/sm re /inbus /typ a
1) vnitřní otvor sektorovým profilem
2) provedení těla mosazi, určeno pouze pro stínění kabelů (Cu pletení: 10-70 mm2, pásky: 8x5,2x1,3)
3) není průměr, ale rozměr čtyřhranu
4) sektorový vodič musí být zkružen
