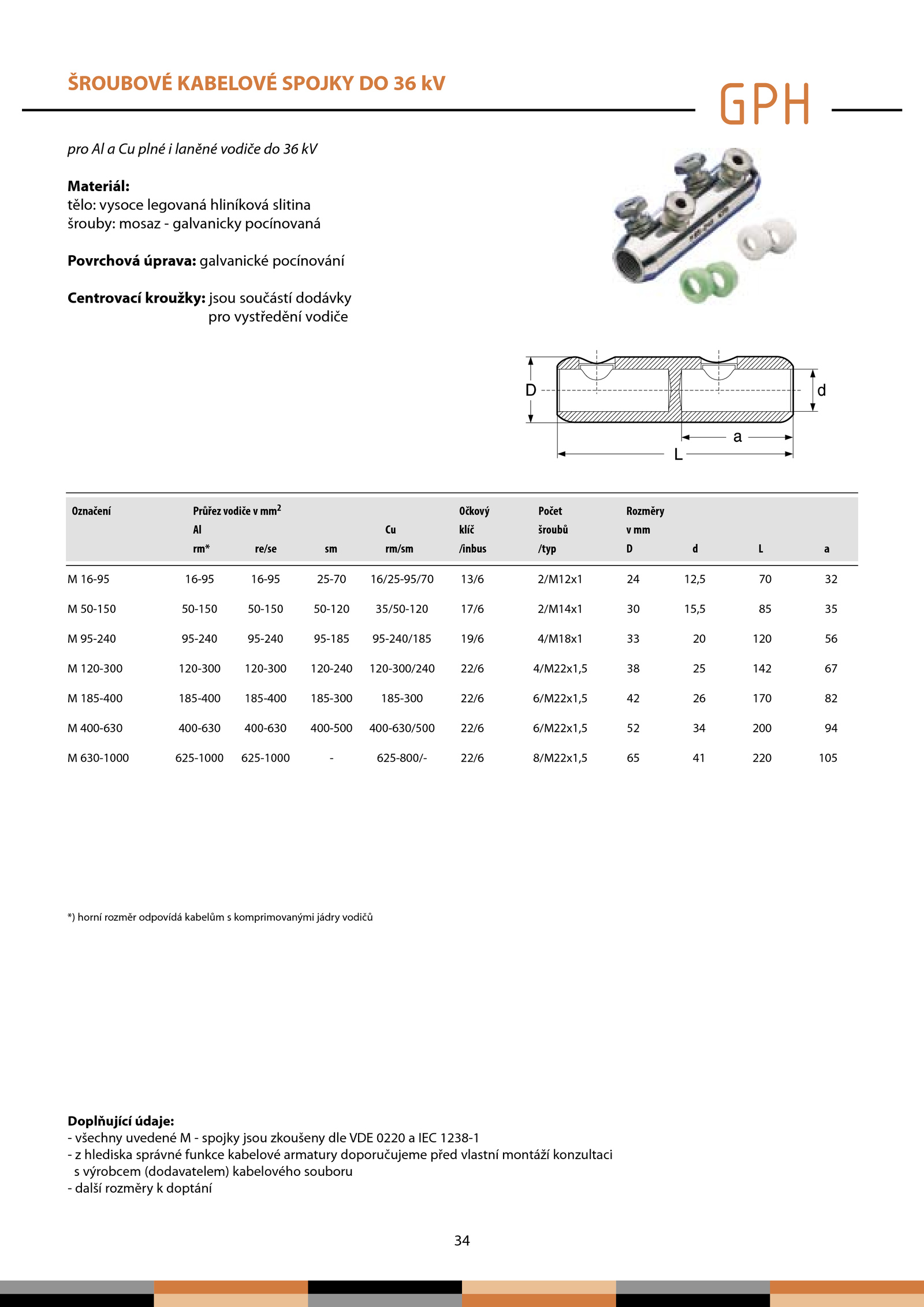

34 pro plné laněné vodiče kV Materiál: tělo: vysoce legovaná hliníková slitina šrouby: mosaz galvanicky pocínovaná Povrchová úprava: galvanické pocínování Centrovací kroužky: jsou součástí dodávky pro vystředění vodiče Doplňující údaje: - všechny uvedené spojky jsou zkoušeny dle VDE 0220 IEC 1238-1 - hlediska správné funkce kabelové armatury doporučujeme před vlastní montáží konzultaci s výrobcem (dodavatelem) kabelového souboru - další rozměry doptání ŠROUBOVÉ KABELOVÉ SPOJKY kV M 16-95 16-95 16-95 25-70 16/25-95/70 13/6 2/M12x1 24 12,5 70 32 M 50-150 50-150 50-150 50-120 35/50-120 17/6 2/M14x1 30 15,5 85 35 M 95-240 95-240 95-240 95-185 95-240/185 19/6 4/M18x1 33 20 120 56 M 120-300 120-300 120-300 120-240 120-300/240 22/6 4/M22x1,5 38 25 142 67 M 185-400 185-400 185-400 185-300 185-300 22/6 6/M22x1,5 42 26 170 82 M 400-630 400-630 400-630 400-500 400-630/500 22/6 6/M22x1,5 52 34 200 94 M 630-1000 625-1000 625-1000 - 625-800/- 22/6 8/M22x1,5 65 41 220 105 Označení Průřez vodiče mm2 Očkový Počet Rozměry Al Cu klíč šroubů mm rm* re/se sm rm/sm /inbus /typ a *) horní rozměr odpovídá kabelům komprimovanými jádry vodičů

---

---
