32
pro plné laněné vodiče kV
Materiál:
tělo: vysoce legovaná hliníková slitina
šrouby: mosaz galvanicky pocínovaná
Povrchová úprava: galvanické pocínování
Centrovací kroužky: jsou součástí dodávky
pro vystředění vodiče
Doplňující technické údaje:
- standardní provedení otvoru pro šroub: M12, doptání oka pro M16, typ 400-630 pro M20, 630-1000 pouze pro M20
- pro správnou funkci oka jsou použity šrouby vícestupňovým trhacím momentem
- hlediska správné funkce kabelového oka před montáží vždy nutná předchozí konzultace výrobcem (distributorem)
vámi používaného kabelového souboru
- další rozměry doptání

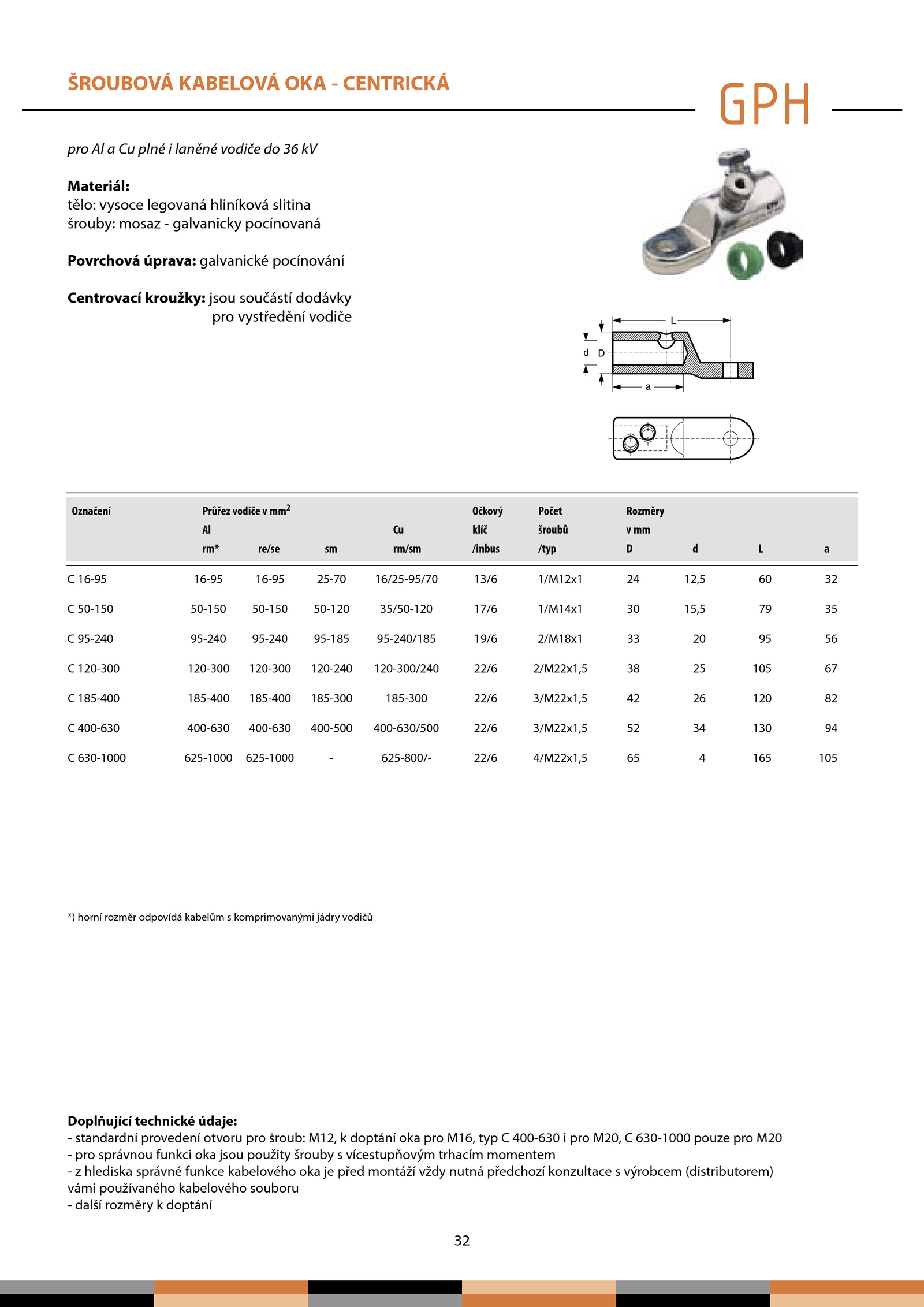

ŠROUBOVÁ KABELOVÁ OKA CENTRICKÁ
C 16-95 16-95 16-95 25-70 16/25-95/70 13/6 1/M12x1 24 12,5 60 32
C 50-150 50-150 50-150 50-120 35/50-120 17/6 1/M14x1 30 15,5 79 35
C 95-240 95-240 95-240 95-185 95-240/185 19/6 2/M18x1 33 20 95 56
C 120-300 120-300 120-300 120-240 120-300/240 22/6 2/M22x1,5 38 25 105 67
C 185-400 185-400 185-400 185-300 185-300 22/6 3/M22x1,5 42 26 120 82
C 400-630 400-630 400-630 400-500 400-630/500 22/6 3/M22x1,5 52 34 130 94
C 630-1000 625-1000 625-1000 - 625-800/- 22/6 4/M22x1,5 65 4 165 105
Označení Průřez vodiče mm2 Očkový Počet Rozměry
Al Cu klíč šroubů mm
rm* re/se sm rm/sm /inbus /typ a
*) horní rozměr odpovídá kabelům komprimovanými jádry vodičů
