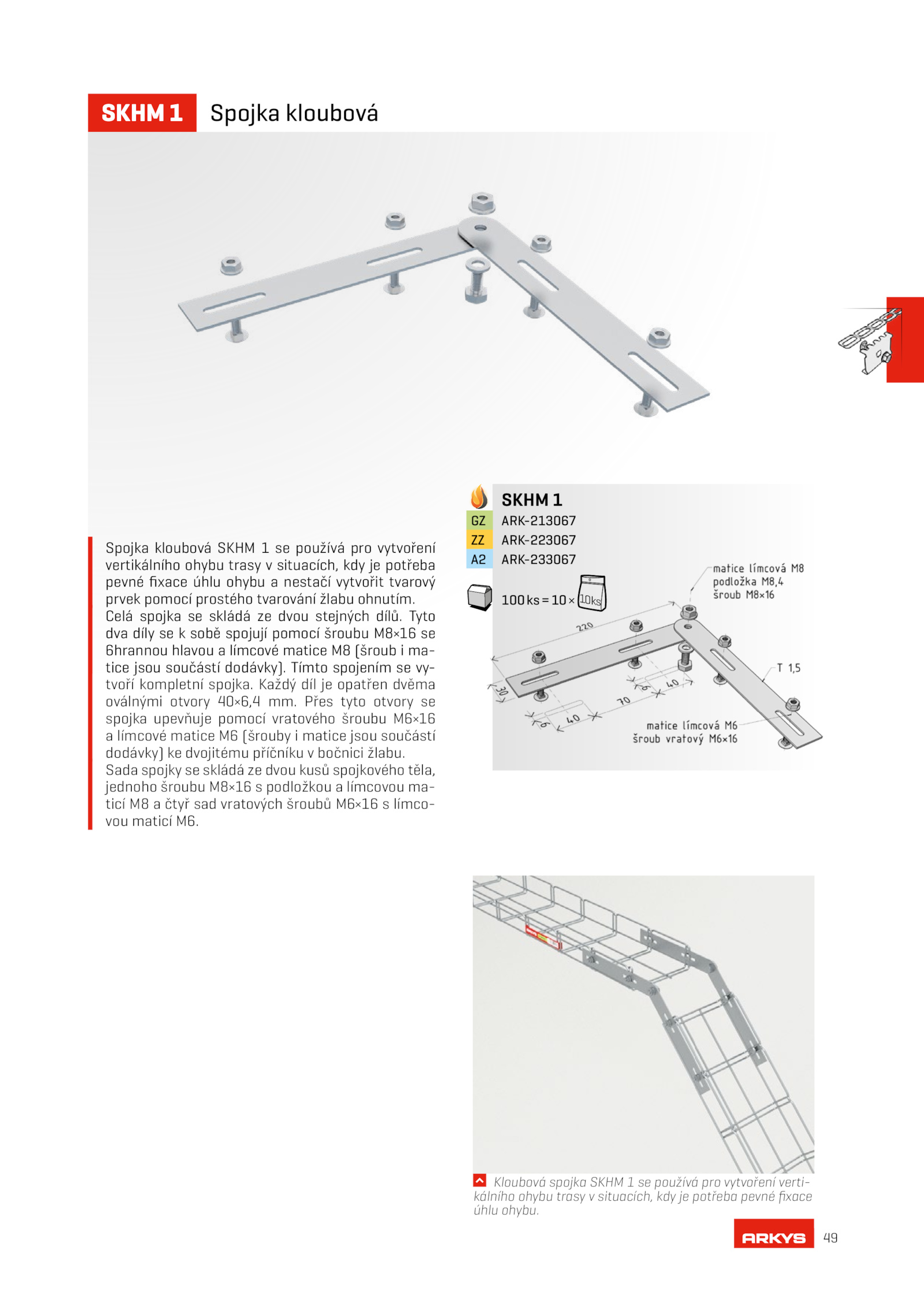

49 SKHM Spojka kloubová Kloubová spojka SKHM používá pro vytvoření verti- kálního ohybu trasy situacích, kdy potřeba pevné fixace úhlu ohybu. SKHM 1 GZ ARK-213067 ZZ ARK-223067 A2 ARK-233067 100ks=10× 10ks . Spojka kloubová SKHM používá pro vytvoření vertikálního ohybu trasy situacích, kdy potřeba pevné fixace úhlu ohybu nestačí vytvořit tvarový prvek pomocí prostého tvarování žlabu ohnutím. Celá spojka skládá dvou stejných dílů. Sada spojky skládá dvou kusů spojkového těla, jednoho šroubu M8×16 podložkou límcovou ma- ticí čtyř sad vratových šroubů M6×16 límco- vou maticí M6. Tímto spojením vy- tvoří kompletní spojka. Přes tyto otvory se spojka upevňuje pomocí vratového šroubu M6×16 a límcové matice (šrouby matice jsou součástí dodávky) dvojitému příčníku bočnici žlabu. Každý díl opatřen dvěma oválnými otvory 40×6,4 mm. Tyto dva díly sobě spojují pomocí šroubu M8×16 se 6hrannou hlavou límcové matice (šroub ma- tice jsou součástí dodávky)
