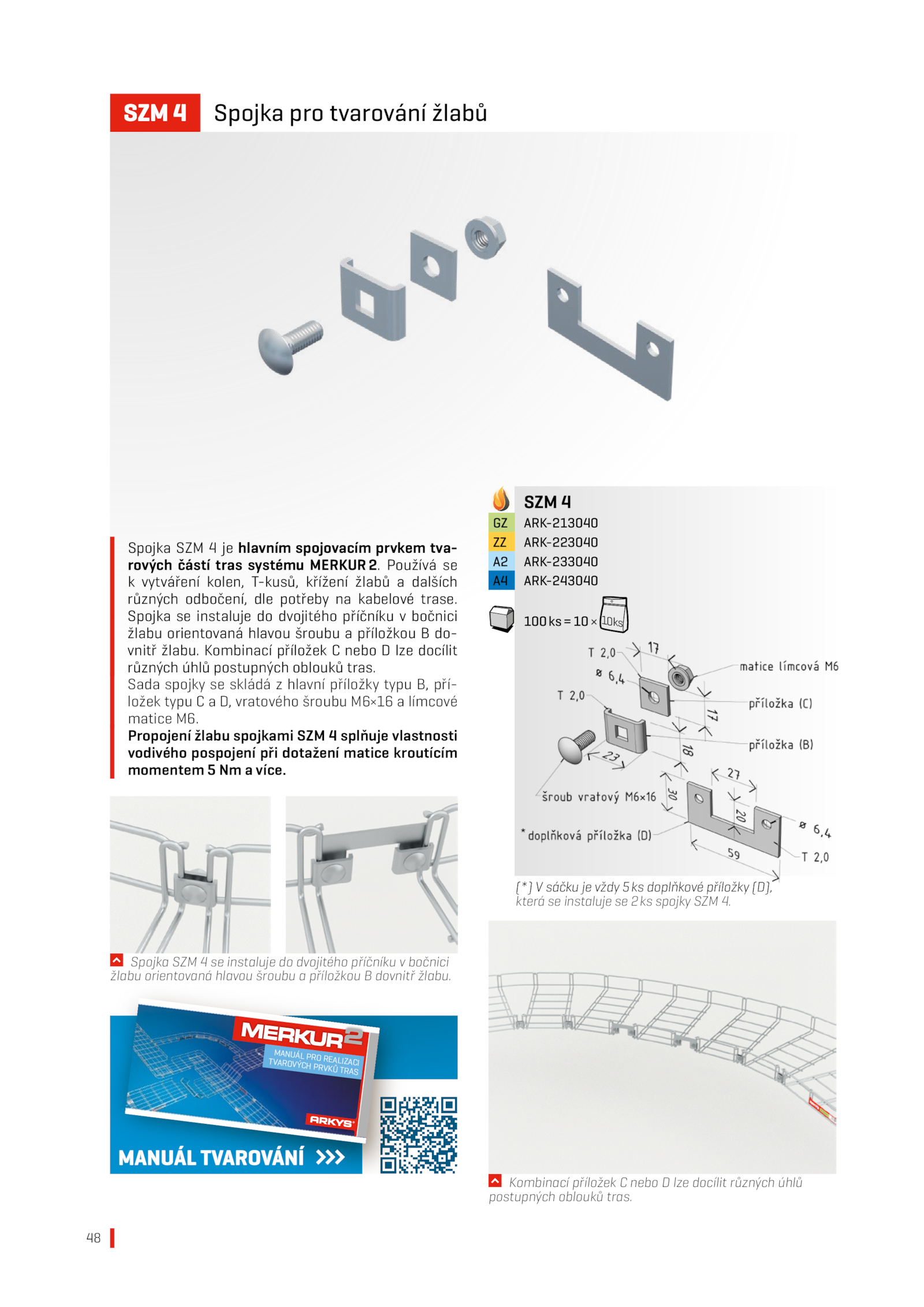

. Spojka instaluje dvojitého příčníku bočnici žlabu orientovaná hlavou šroubu příložkou do- vnitř žlabu.48 SZM Spojka pro tvarování žlabů Spojka SZM hlavním spojovacím prvkem tva- rových částí tras systému MERKUR2. SZM 4 GZ ARK-213040 ZZ ARK-223040 A2 ARK-233040 A4 ARK-243040 100ks=10× 10ks Kombinací příložek nebo lze docílit různých úhlů postupných oblouků tras. Používá se k vytváření kolen, T-kusů, křížení žlabů dalších různých odbočení, dle potřeby kabelové trase. Spojka SZM instaluje dvojitého příčníku bočnici žlabu orientovaná hlavou šroubu příložkou dovnitř žlabu. MANUÁL PRO REALIZACI TVAROVÝCH PRVKŮ TRAS MANUÁL TVAROVÁNÍ (*) sáčku vždy 5ks doplňkové příložky (D), která instaluje 2ks spojky SZM 4. Kombinací příložek nebo lze docílit různých úhlů postupných oblouků tras. Propojení žlabu spojkami SZM splňuje vlastnosti vodivého pospojení při dotažení matice kroutícím momentem více. Sada spojky skládá hlavní příložky typu pří- ložek typu vratového šroubu M6×16 límcové matice M6
