Transparentní kryt umožňuje kontrolu kvality spojení vodičů.
9.1.www. jednopólových typů 525 535 pouzdro opatřeno západkovým systémem pro vzájemné spojení. Svorkovnice jsou vhodné pro jeden nebo
více měděných vodičů, jak pevným jádrem, tak pro slaněné vodiče, které není potřeba opatřit dutinkou. Jednotlivé póly svorkovnice lze snadno dělit
lámáním bez použití nástroje.elektrobecov. číslo [1ks pólů] 515 401 515 402 515 403
Hlavní parametry
• Provozní teplota 85°C
• Rozsah jmenovitých průřezů: 2,5 mm²
• Materiál pouzdra: Polykarbonát, hořlavost V2
• Montáž: krabice
• Jednotlivé póly lze jednoduše oddělit bez použití nástrojů
• Vodivá část mosazi bez povrchové úpravy
• Snadná kontrola kvality spojení vodičů díky transparentnímu plastu
• Vhodné pro rychlé, snadné kvalitní spojení vodičů
• Test žhavou smyčkou při teplotě 960 dle normy 60695-2-11

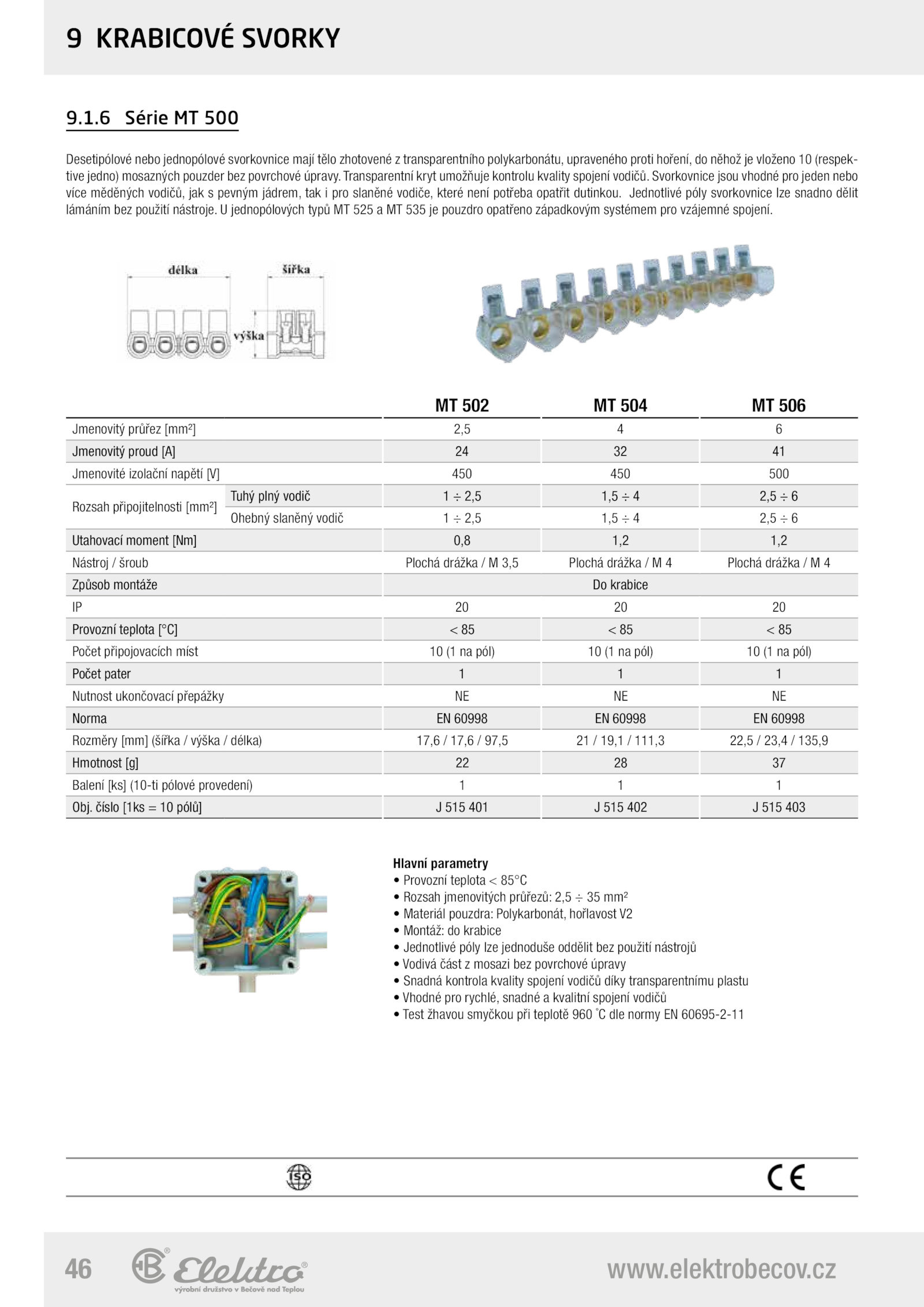

9 KRABICOVÉ SVORKY
.6 Série 500
MT 502 504 506
Jmenovitý průřez [mm²] 2,5 6
Jmenovitý proud [A] 41
Jmenovité izolační napětí [V] 450 450 500
Rozsah připojitelnosti [mm²]
Tuhý plný vodič 2,5 1,5 2,5 6
Ohebný slaněný vodič 2,5 1,5 2,5 6
Utahovací moment [Nm] 0,8 1,2 1,2
Nástroj šroub Plochá drážka 3,5 Plochá drážka Plochá drážka 4
Způsob montáže krabice
IP 20
Provozní teplota [°C] 85
Počet připojovacích míst pól) pól) pól)
Počet pater 1
Nutnost ukončovací přepážky NE
Norma 60998 60998 60998
Rozměry [mm] (šířka výška délka) 17,6 17,6 97,5 19,1 111,3 22,5 23,4 135,9
Hmotnost [g] 37
Balení [ks] (10-ti pólové provedení) 1
Obj.cz
Desetipólové nebo jednopólové svorkovnice mají tělo zhotovené transparentního polykarbonátu, upraveného proti hoření, něhož vloženo (respek-
tive jedno) mosazných pouzder bez povrchové úpravy
