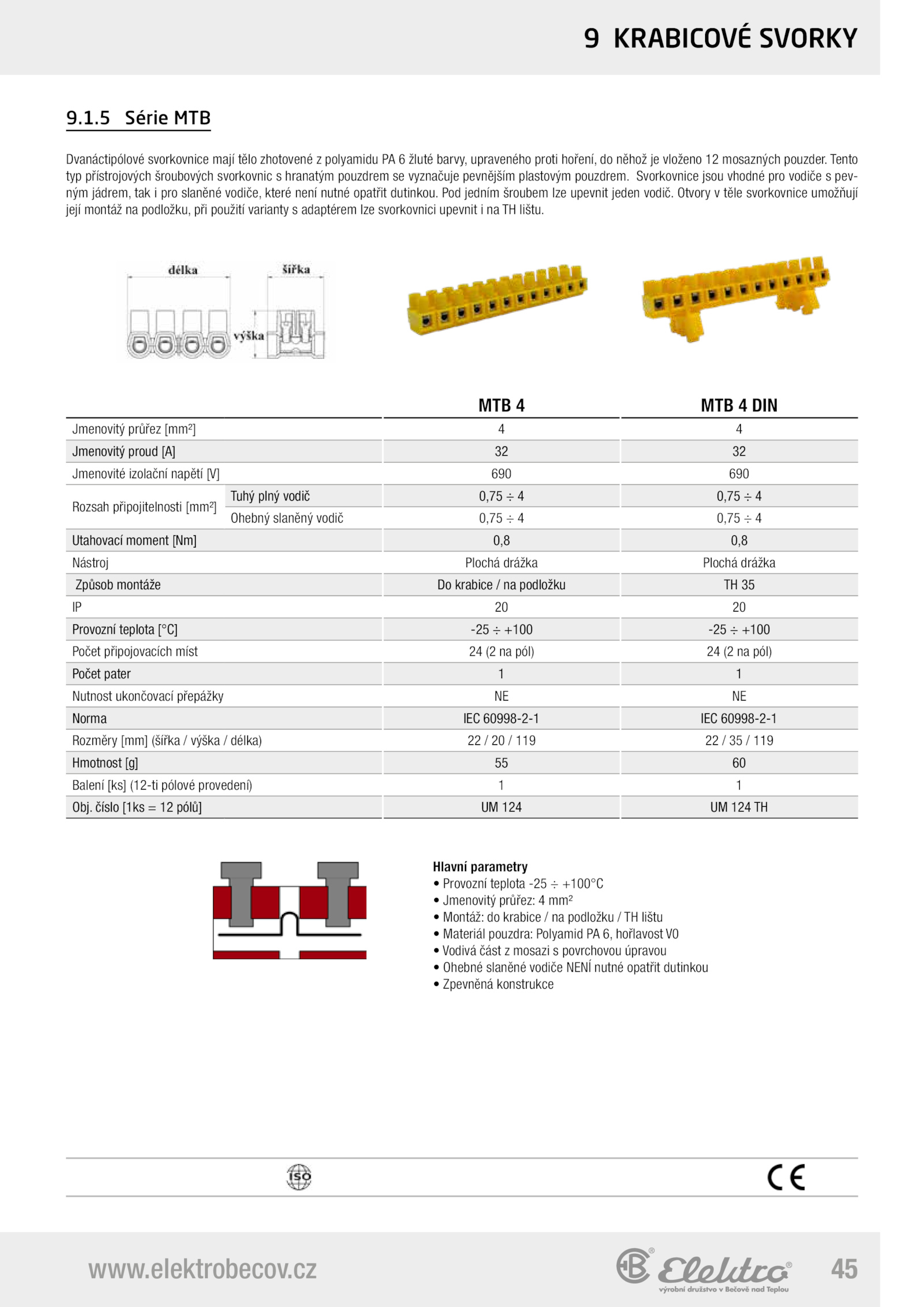

9 KRABICOVÉ SVORKY
. Svorkovnice jsou vhodné pro vodiče pev-
ným jádrem, tak pro slaněné vodiče, které není nutné opatřit dutinkou.1.elektrobecov.cz
9. Tento
typ přístrojových šroubových svorkovnic hranatým pouzdrem vyznačuje pevnějším plastovým pouzdrem.5 Série MTB
MTB MTB DIN
Jmenovitý průřez [mm²] 4
Jmenovitý proud [A] 32
Jmenovité izolační napětí [V] 690 690
Rozsah připojitelnosti [mm²]
Tuhý plný vodič 0,75 0,75 4
Ohebný slaněný vodič 0,75 0,75 4
Utahovací moment [Nm] 0,8 0,8
Nástroj Plochá drážka Plochá drážka
Způsob montáže krabice podložku 35
IP 20
Provozní teplota [°C] -25 +100 -25 +100
Počet připojovacích míst pól) pól)
Počet pater 1
Nutnost ukončovací přepážky NE
Norma IEC 60998-2-1 IEC 60998-2-1
Rozměry [mm] (šířka výška délka) 119 119
Hmotnost [g] 60
Balení [ks] (12-ti pólové provedení) 1
Obj. číslo [1ks pólů] 124 124 TH
Hlavní parametry
• Provozní teplota -25 +100°C
• Jmenovitý průřez: mm²
• Montáž: krabice podložku lištu
• Materiál pouzdra: Polyamid hořlavost V0
• Vodivá část mosazi povrchovou úpravou
• Ohebné slaněné vodiče NENÍ nutné opatřit dutinkou
• Zpevněná konstrukce
Dvanáctipólové svorkovnice mají tělo zhotovené polyamidu žluté barvy, upraveného proti hoření, něhož vloženo mosazných pouzder.45
