Strana 60 z 229







Poznámky redaktora

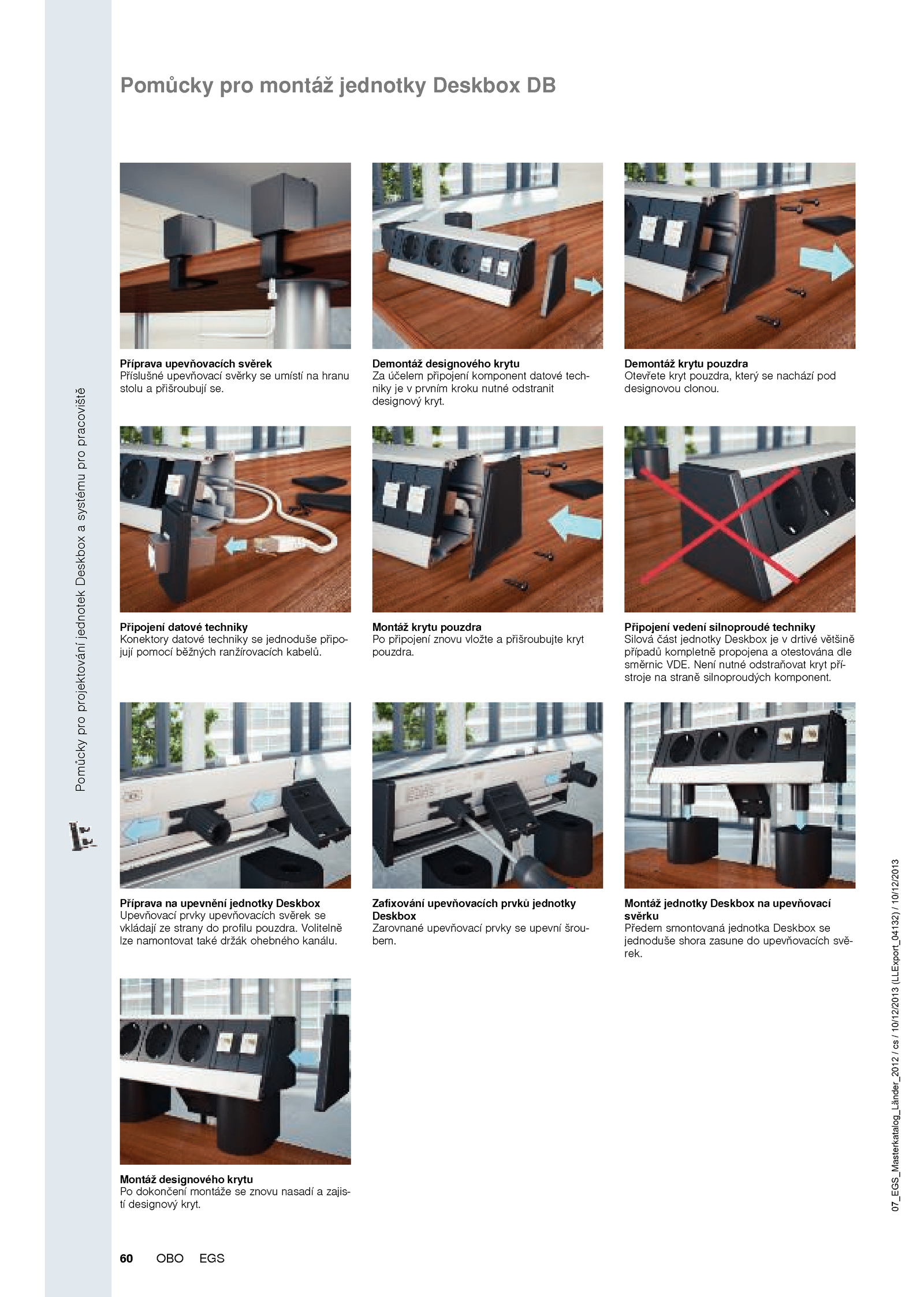

Není nutné odstraňovat kryt pří- stroje straně silnoproudých komponent. Volitelně lze namontovat také držák ohebného kanálu. Montáž designového krytu Po dokončení montáže znovu nasadí zajis- tí designový kryt. Připojení datové techniky Konektory datové techniky jednoduše připo- jují pomocí běžných ranžírovacích kabelů. Demontáž krytu pouzdra Otevřete kryt pouzdra, který nachází pod designovou clonou. Demontáž designového krytu Za účelem připojení komponent datové tech- niky prvním kroku nutné odstranit designový kryt.PomůckyproprojektováníjednotekDeskboxasystémupropracoviště 60 OBO EGS 07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013 Pomůcky pro montáž jednotky Deskbox DB Příprava upevňovacích svěrek Příslušné upevňovací svěrky umístí hranu stolu přišroubují se. Příprava upevnění jednotky Deskbox Upevňovací prvky upevňovacích svěrek se vkládají strany profilu pouzdra. Připojení vedení silnoproudé techniky Silová část jednotky Deskbox drtivé většině případů kompletně propojena otestována dle směrnic VDE. Montáž krytu pouzdra Po připojení znovu vložte přišroubujte kryt pouzdra. . Zafixování upevňovacích prvků jednotky Deskbox Zarovnané upevňovací prvky upevní šrou- bem. Montáž jednotky Deskbox upevňovací svěrku Předem smontovaná jednotka Deskbox se jednoduše shora zasune upevňovacích svě- rek
