Poznámky redaktora

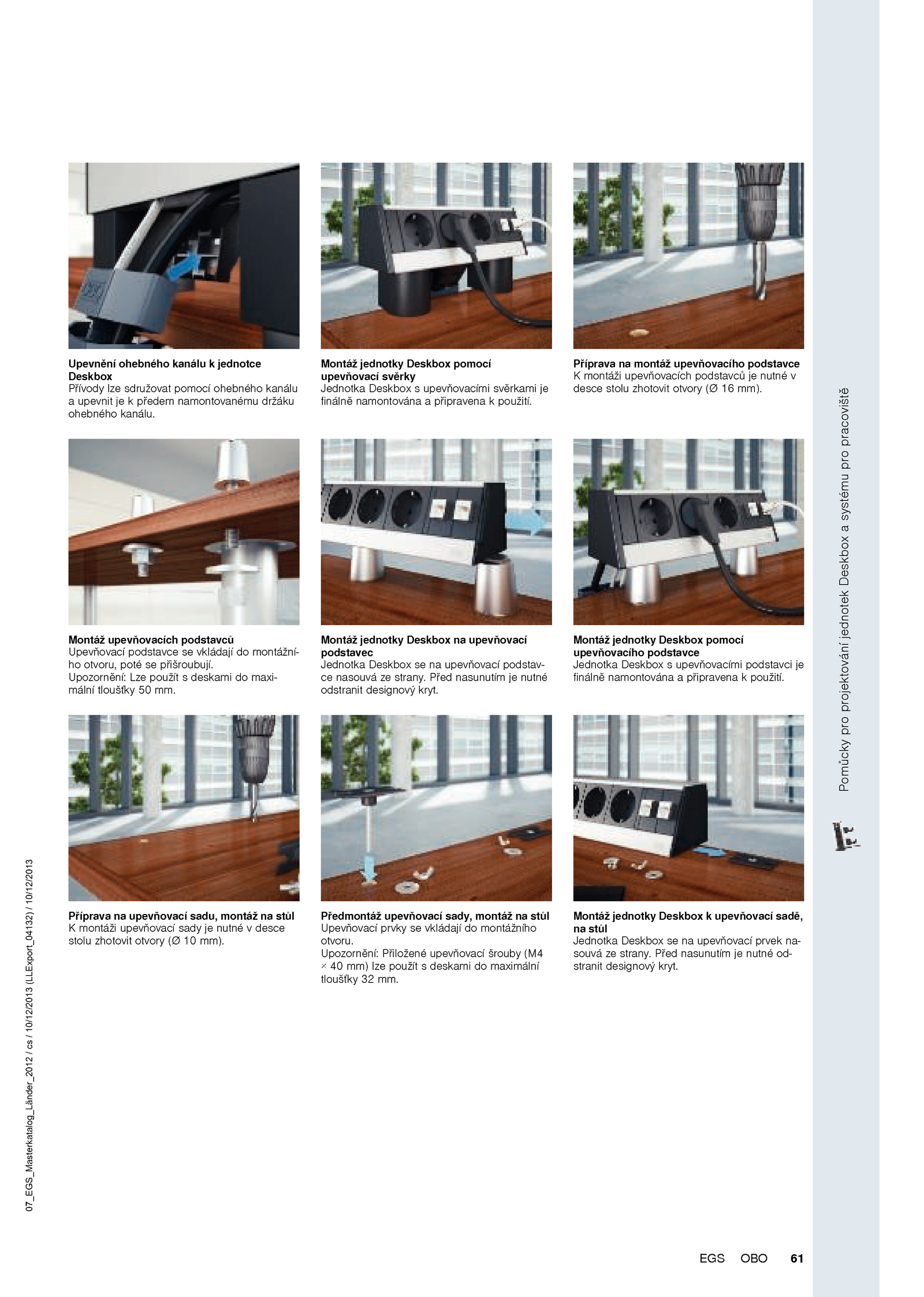

. Montáž upevňovacích podstavců Upevňovací podstavce vkládají montážní- ho otvoru, poté přišroubují. Příprava upevňovací sadu, montáž stůl K montáži upevňovací sady nutné desce stolu zhotovit otvory mm).PomůckyproprojektováníjednotekDeskboxasystémupropracoviště 07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013 61OBOEGS Upevnění ohebného kanálu jednotce Deskbox Přívody lze sdružovat pomocí ohebného kanálu a upevnit předem namontovanému držáku ohebného kanálu. Montáž jednotky Deskbox upevňovací sadě, na stůl Jednotka Deskbox upevňovací prvek na- souvá strany. Montáž jednotky Deskbox pomocí upevňovacího podstavce Jednotka Deskbox upevňovacími podstavci je finálně namontována připravena použití. Před nasunutím nutné odstranit designový kryt. Příprava montáž upevňovacího podstavce K montáži upevňovacích podstavců nutné v desce stolu zhotovit otvory mm). Upozornění: Přiložené upevňovací šrouby (M4 × mm) lze použít deskami maximální tloušťky mm. Před nasunutím nutné od- stranit designový kryt. Montáž jednotky Deskbox upevňovací podstavec Jednotka Deskbox upevňovací podstav- ce nasouvá strany. Předmontáž upevňovací sady, montáž stůl Upevňovací prvky vkládají montážního otvoru. Montáž jednotky Deskbox pomocí upevňovací svěrky Jednotka Deskbox upevňovacími svěrkami je finálně namontována připravena použití. Upozornění: Lze použít deskami maxi- mální tloušťky mm
