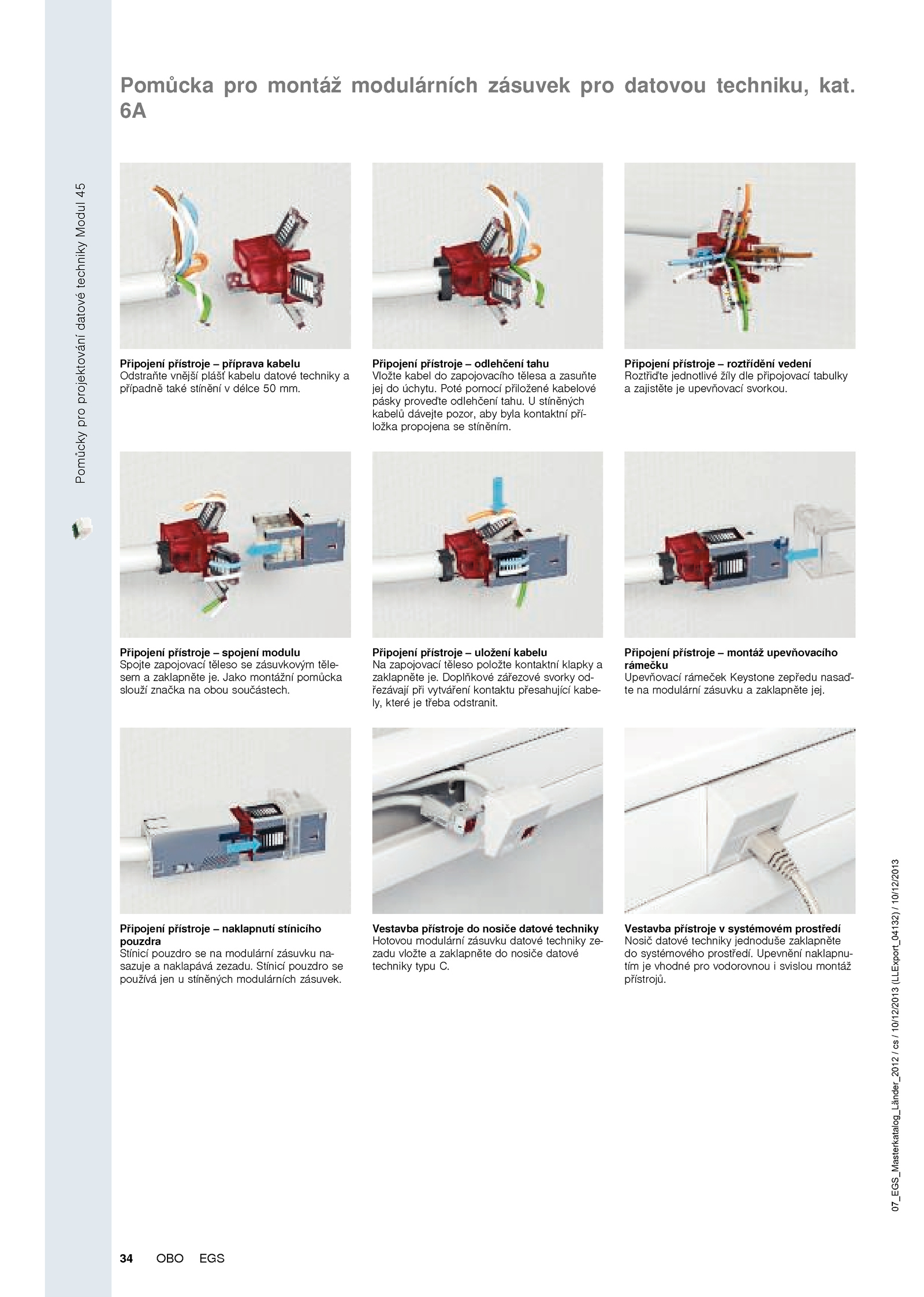

Připojení přístroje roztřídění vedení Roztřiďte jednotlivé žíly dle připojovací tabulky a zajistěte upevňovací svorkou. stíněných kabelů dávejte pozor, aby byla kontaktní pří- ložka propojena stíněním.PomůckyproprojektovánídatovétechnikyModul45 34 OBO EGS 07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013 Pomůcka pro montáž modulárních zásuvek pro datovou techniku, kat. Poté pomocí přiložené kabelové pásky proveďte odlehčení tahu. Jako montážní pomůcka slouží značka obou součástech. Vestavba přístroje nosiče datové techniky Hotovou modulární zásuvku datové techniky ze- zadu vložte zaklapněte nosiče datové techniky typu C. Připojení přístroje montáž upevňovacího rámečku Upevňovací rámeček Keystone zepředu nasaď- te modulární zásuvku zaklapněte jej. Připojení přístroje naklapnutí stínicího pouzdra Stínicí pouzdro modulární zásuvku na- sazuje naklapává zezadu. 6A Připojení přístroje příprava kabelu Odstraňte vnější plášť kabelu datové techniky a případně také stínění délce mm. Vestavba přístroje systémovém prostředí Nosič datové techniky jednoduše zaklapněte do systémového prostředí. Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů. Připojení přístroje spojení modulu Spojte zapojovací těleso zásuvkovým těle- sem zaklapněte je. Připojení přístroje uložení kabelu Na zapojovací těleso položte kontaktní klapky a zaklapněte je. Stínicí pouzdro se používá jen stíněných modulárních zásuvek. Doplňkové zářezové svorky od- řezávají při vytváření kontaktu přesahující kabe- ly, které třeba odstranit. Připojení přístroje odlehčení tahu Vložte kabel zapojovacího tělesa zasuňte jej úchytu.
