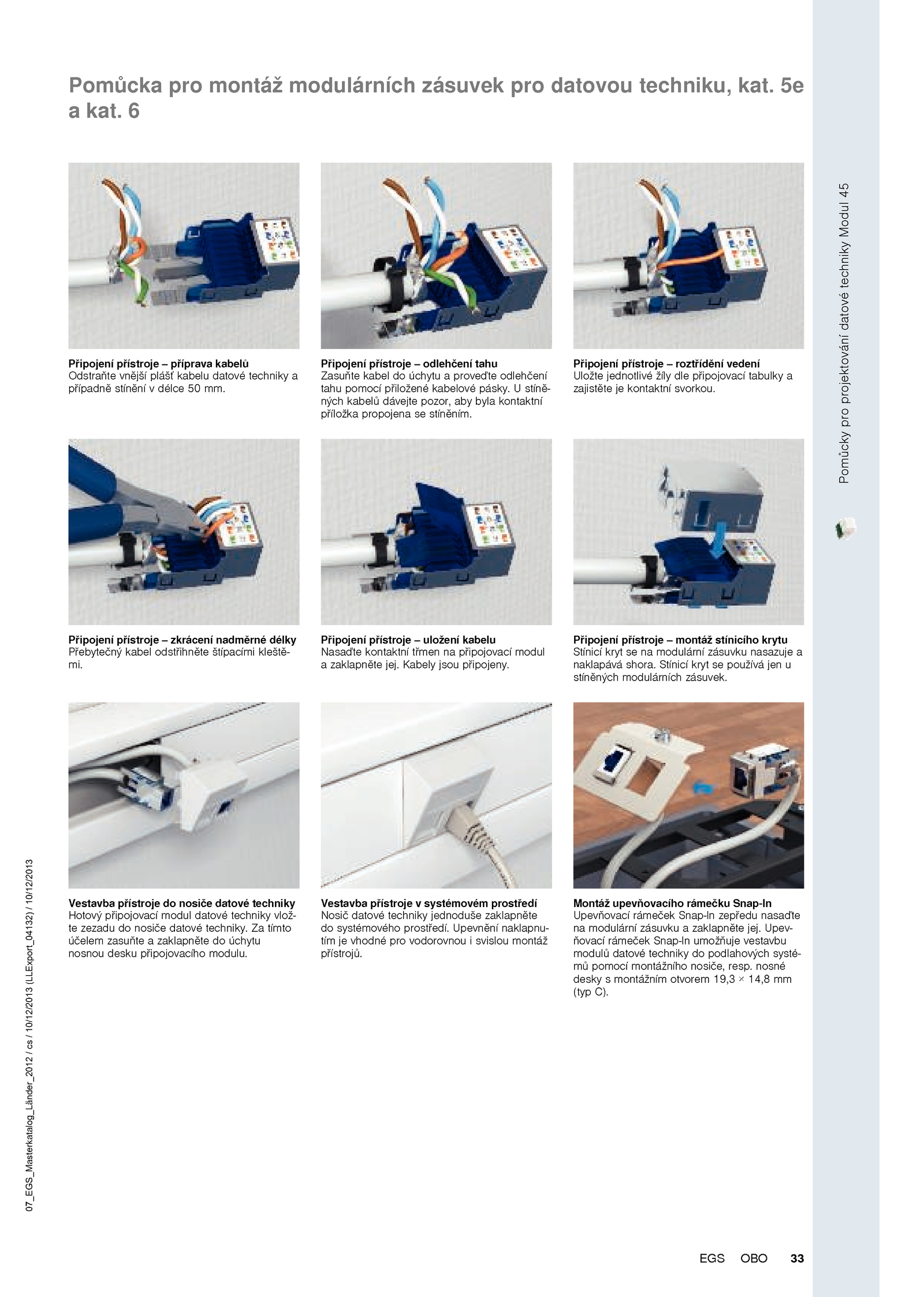

Připojení přístroje uložení kabelu Nasaďte kontaktní třmen připojovací modul a zaklapněte jej. Upevnění naklapnu- tím vhodné pro vodorovnou svislou montáž přístrojů. Připojení přístroje zkrácení nadměrné délky Přebytečný kabel odstřihněte štípacími kleště- mi. Vestavba přístroje systémovém prostředí Nosič datové techniky jednoduše zaklapněte do systémového prostředí.PomůckyproprojektovánídatovétechnikyModul45 07_EGS_Masterkatalog_Länder_2012/cs/10/12/2013(LLExport_04132)/10/12/2013 33OBOEGS Pomůcka pro montáž modulárních zásuvek pro datovou techniku, kat. Připojení přístroje montáž stínicího krytu Stínicí kryt modulární zásuvku nasazuje a naklapává shora. Montáž upevňovacího rámečku Snap-In Upevňovací rámeček Snap-In zepředu nasaďte na modulární zásuvku zaklapněte jej. Vestavba přístroje nosiče datové techniky Hotový připojovací modul datové techniky vlož- te zezadu nosiče datové techniky. 6 Připojení přístroje příprava kabelů Odstraňte vnější plášť kabelu datové techniky a případně stínění délce mm. stíně- ných kabelů dávejte pozor, aby byla kontaktní příložka propojena stíněním. Upev- ňovací rámeček Snap-In umožňuje vestavbu modulů datové techniky podlahových systé- mů pomocí montážního nosiče, resp. Stínicí kryt používá jen u stíněných modulárních zásuvek. nosné desky montážním otvorem 19,3 14,8 mm (typ C). Připojení přístroje roztřídění vedení Uložte jednotlivé žíly dle připojovací tabulky a zajistěte kontaktní svorkou. 5e a kat. . tímto účelem zasuňte zaklapněte úchytu nosnou desku připojovacího modulu. Kabely jsou připojeny. Připojení přístroje odlehčení tahu Zasuňte kabel úchytu proveďte odlehčení tahu pomocí přiložené kabelové pásky
