Strana 348 z 371
Poznámky redaktora
Nm.
sběrnicový systém roztečí dle UL
3pólové pro sběrnice 12/20/ 5/10
3pólové pro profilové sběrnice
Pro připevnění krytu spodního dílu držáku nutno utáhnout šrouby utahovacím momentem min.
Bez silikonu chlóru
Tepelně odolné 120 °C
Samozhášivé podle 94
Povrchový odpor CTI 200
Sběrnice souladu 13601
• Pocínované měděné sběrnice podstatně snižují pracnost při přípravě kontaktních bodů.
• Měděné sběrnice jsou účinně chráněny proti agresivnímu prostředí.
Rozměr Průřez
Profil 500 mm2
Profil 720 mm2
Přípustné tolerance:
Poloměr 0,3 0,7 mm
Šířka: 0,1 0,5 mm
Tloušťka: 0,1 0,1 mm
Osová vzdálenost:
+ 0,5 0,5 (60 systém)
Odchylka kontaktní úrovni: 0,4 mm
. 139

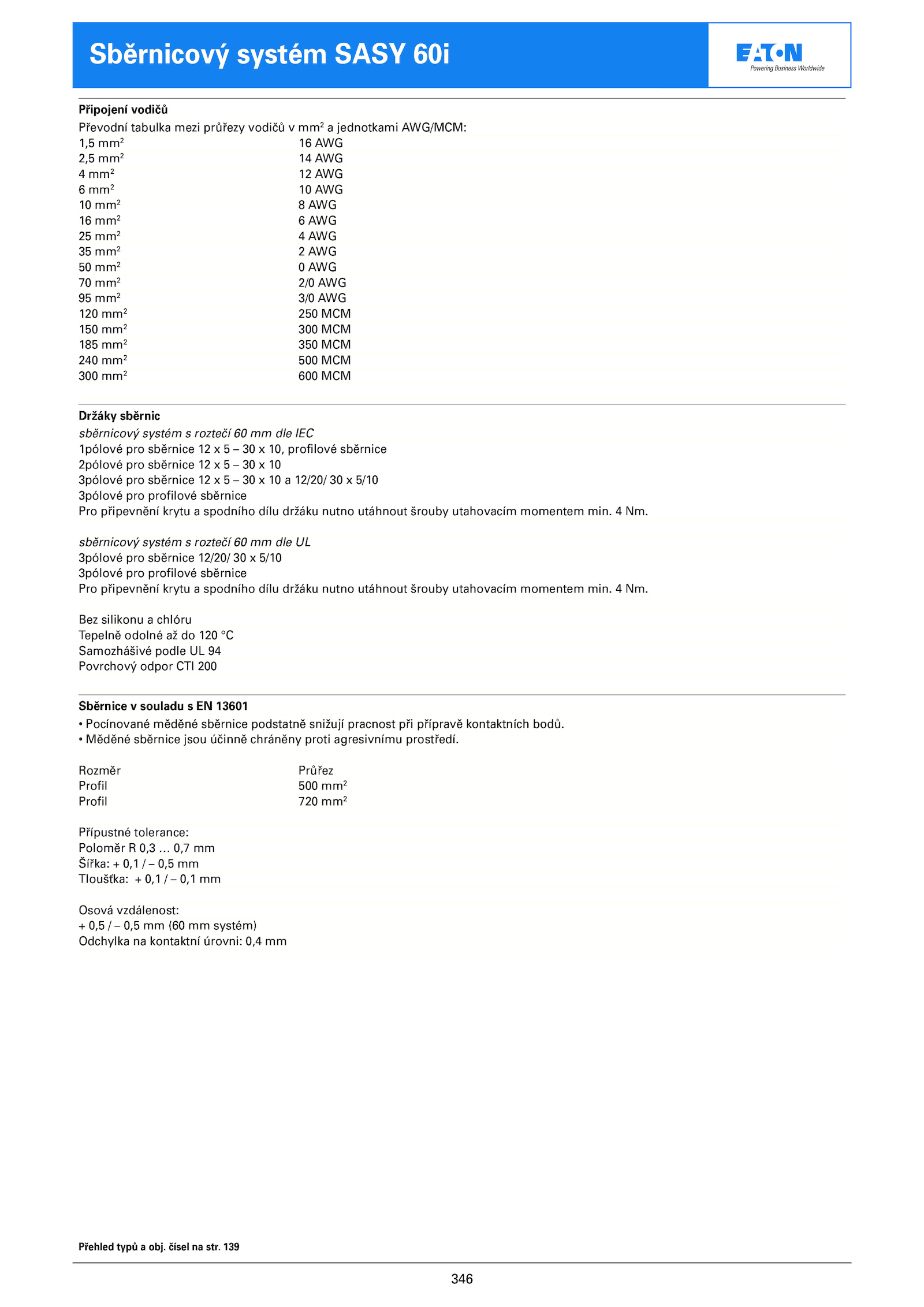

Sběrnicový systém SASY 60i
Připojení vodičů
Převodní tabulka mezi průřezy vodičů mm2
a jednotkami AWG/MCM:
1,5 mm2
16 AWG
2,5 mm2
14 AWG
4 mm2
12 AWG
6 mm2
10 AWG
10 mm2
8 AWG
16 mm2
6 AWG
25 mm2
4 AWG
35 mm2
2 AWG
50 mm2
0 AWG
70 mm2
2/0 AWG
95 mm2
3/0 AWG
120 mm2
250 MCM
150 mm2
300 MCM
185 mm2
350 MCM
240 mm2
500 MCM
300 mm2
600 MCM
Držáky sběrnic
sběrnicový systém roztečí dle IEC
1pólové pro sběrnice 10, profilové sběrnice
2pólové pro sběrnice 10
3pólové pro sběrnice 12/20/ 5/10
3pólové pro profilové sběrnice
Pro připevnění krytu spodního dílu držáku nutno utáhnout šrouby utahovacím momentem min. Nm.346
Přehled typů obj. čísel str
