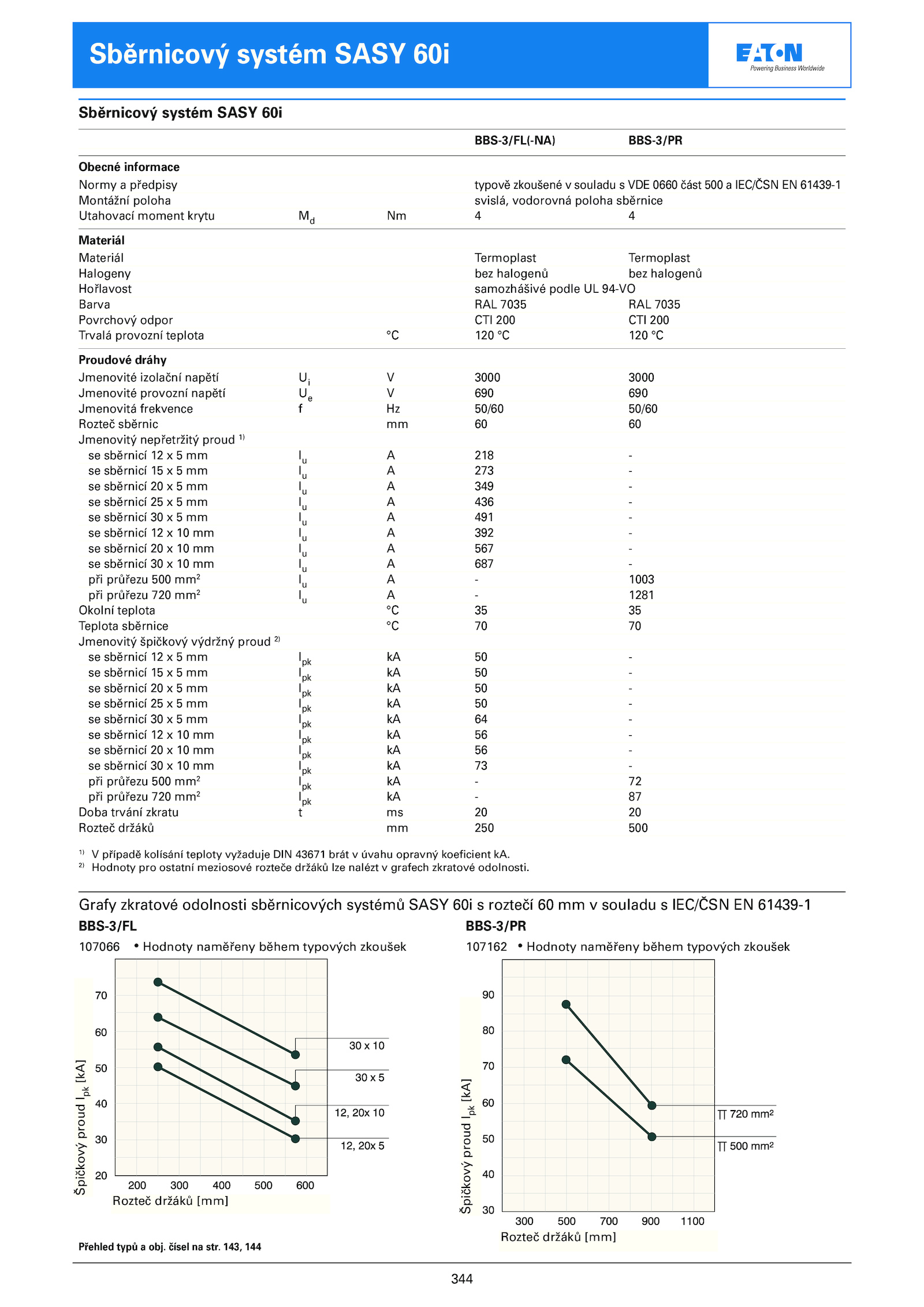

344 Sběrnicový systém SASY 60i Sběrnicový systém SASY 60i BBS-3/FL(-NA) BBS-3/PR Obecné informace Normy předpisy typově zkoušené souladu VDE 0660 část 500 IEC/ČSN 61439-1 Montážní poloha svislá, vodorovná poloha sběrnice Utahovací moment krytu 4 Materiál Materiál Termoplast Termoplast Halogeny bez halogenů bez halogenů Hořlavost samozhášivé podle 94-VO Barva RAL 7035 RAL 7035 Povrchový odpor CTI 200 CTI 200 Trvalá provozní teplota 120 120 °C Proudové dráhy Jmenovité izolační napětí 3000 3000 Jmenovité provozní napětí 690 690 Jmenovitá frekvence 50/60 50/60 Rozteč sběrnic 60 Jmenovitý nepřetržitý proud 1) se sběrnicí 218 - se sběrnicí 273 - se sběrnicí 349 - se sběrnicí 436 - se sběrnicí 491 - se sběrnicí 392 - se sběrnicí 567 - se sběrnicí 687 - při průřezu 500 mm2 Iu 1003 při průřezu 720 mm2 Iu 1281 Okolní teplota 35 Teplota sběrnice 70 Jmenovitý špičkový výdržný proud 2) se sběrnicí Ipk - se sběrnicí Ipk - se sběrnicí Ipk - se sběrnicí Ipk - se sběrnicí Ipk - se sběrnicí Ipk - se sběrnicí Ipk - se sběrnicí Ipk - při průřezu 500 mm2 Ipk 72 při průřezu 720 mm2 Ipk 87 Doba trvání zkratu 20 Rozteč držáků 250 500 1) V případě kolísání teploty vyžaduje DIN 43671 brát úvahu opravný koeficient kA. 143, 144 . 2) Hodnoty pro ostatní meziosové rozteče držáků lze nalézt grafech zkratové odolnosti. čísel str. BBS-3/FL 107066 Hodnoty naměřeny během typových zkoušek Grafy zkratové odolnosti sběrnicových systémů SASY 60i roztečí souladu IEC/ČSN 61439-1 BBS-3/PR 107162 Hodnoty naměřeny během typových zkoušek Špičkový proud I pk [kA] Špičkový proud I pk [kA] Rozteč držáků [mm] Rozteč držáků [mm] Přehled typů obj
