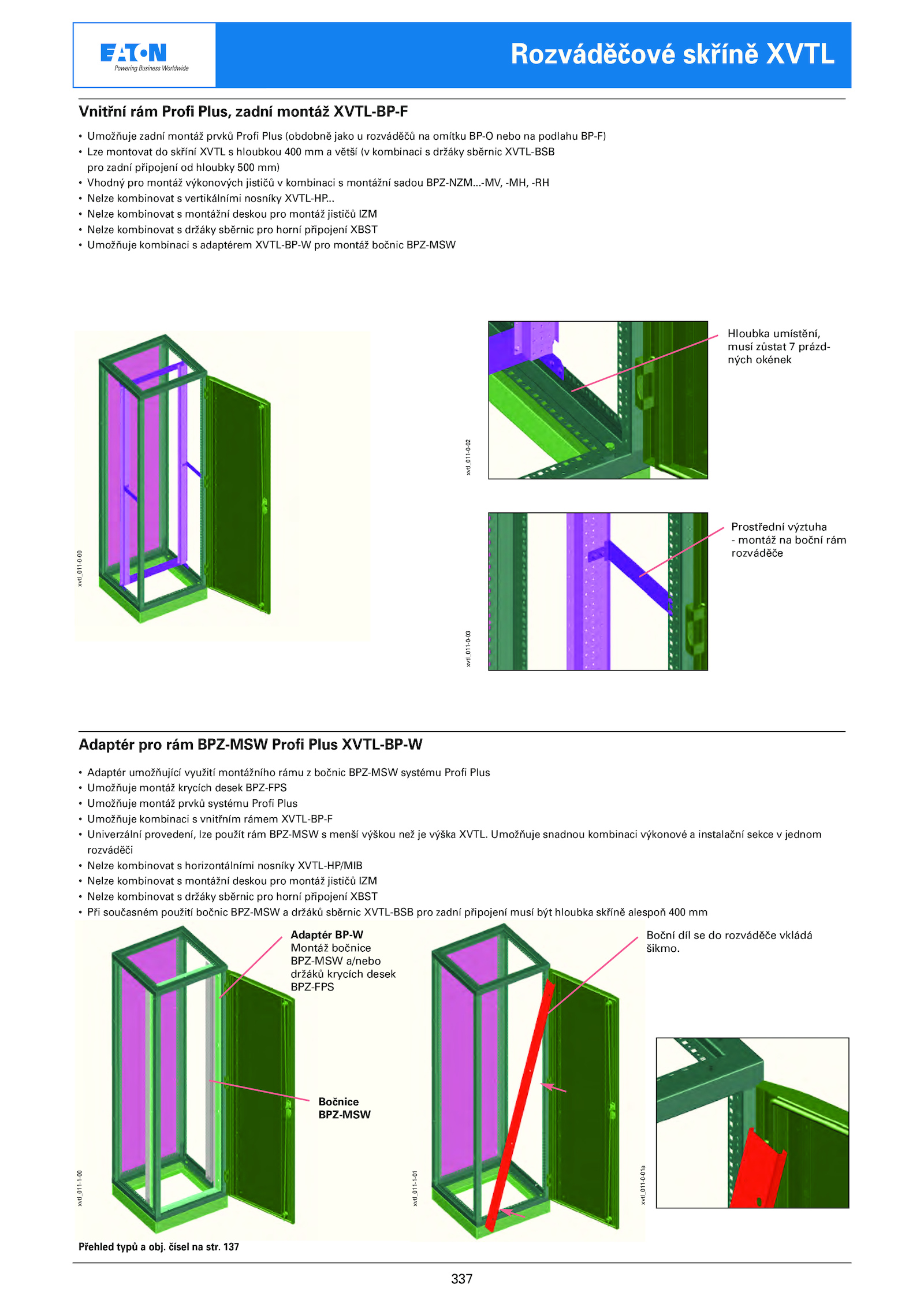

čísel str. • Umožňuje zadní montáž prvků Profi Plus (obdobně jako rozváděčů omítku BP-O nebo podlahu BP-F) • Lze montovat skříní XVTL hloubkou 400 větší kombinaci držáky sběrnic XVTL-BSB pro zadní připojení hloubky 500 mm) • Vhodný pro montáž výkonových jističů kombinaci montážní sadou BPZ-NZM..-MV, -MH, -RH • Nelze kombinovat vertikálními nosníky XVTL-HP. • Nelze kombinovat montážní deskou pro montáž jističů IZM • Nelze kombinovat držáky sběrnic pro horní připojení XBST • Umožňuje kombinaci adaptérem XVTL-BP-W pro montáž bočnic BPZ-MSW • Adaptér umožňující využití montážního rámu bočnic BPZ-MSW systému Profi Plus • Umožňuje montáž krycích desek BPZ-FPS • Umožňuje montáž prvků systému Profi Plus • Umožňuje kombinaci vnitřním rámem XVTL-BP-F • Univerzální provedení, lze použít rám BPZ-MSW menší výškou než výška XVTL.. 137 Vnitřní rám Profi Plus, zadní montáž XVTL-BP-F Hloubka umístění, musí zůstat prázd- ných okének Prostřední výztuha - montáž boční rám rozváděče Adaptér pro rám BPZ-MSW Profi Plus XVTL-BP-W Adaptér BP-W Montáž bočnice BPZ-MSW a/nebo držáků krycích desek BPZ-FPS Bočnice BPZ-MSW Boční díl rozváděče vkládá šikmo. Umožňuje snadnou kombinaci výkonové instalační sekce jednom rozváděči • Nelze kombinovat horizontálními nosníky XVTL-HP/MIB • Nelze kombinovat montážní deskou pro montáž jističů IZM • Nelze kombinovat držáky sběrnic pro horní připojení XBST • Při současném použití bočnic BPZ-MSW držáků sběrnic XVTL-BSB pro zadní připojení musí být hloubka skříně alespoň 400 mm xvtl_011-0-00 xvtl_011-0-02 xvtl_011-0-03 xvtl_011-1-00 xvtl_011-1-01 xvtl_011-0-01a .337 Rozváděčové skříně XVTL Přehled typů obj..
