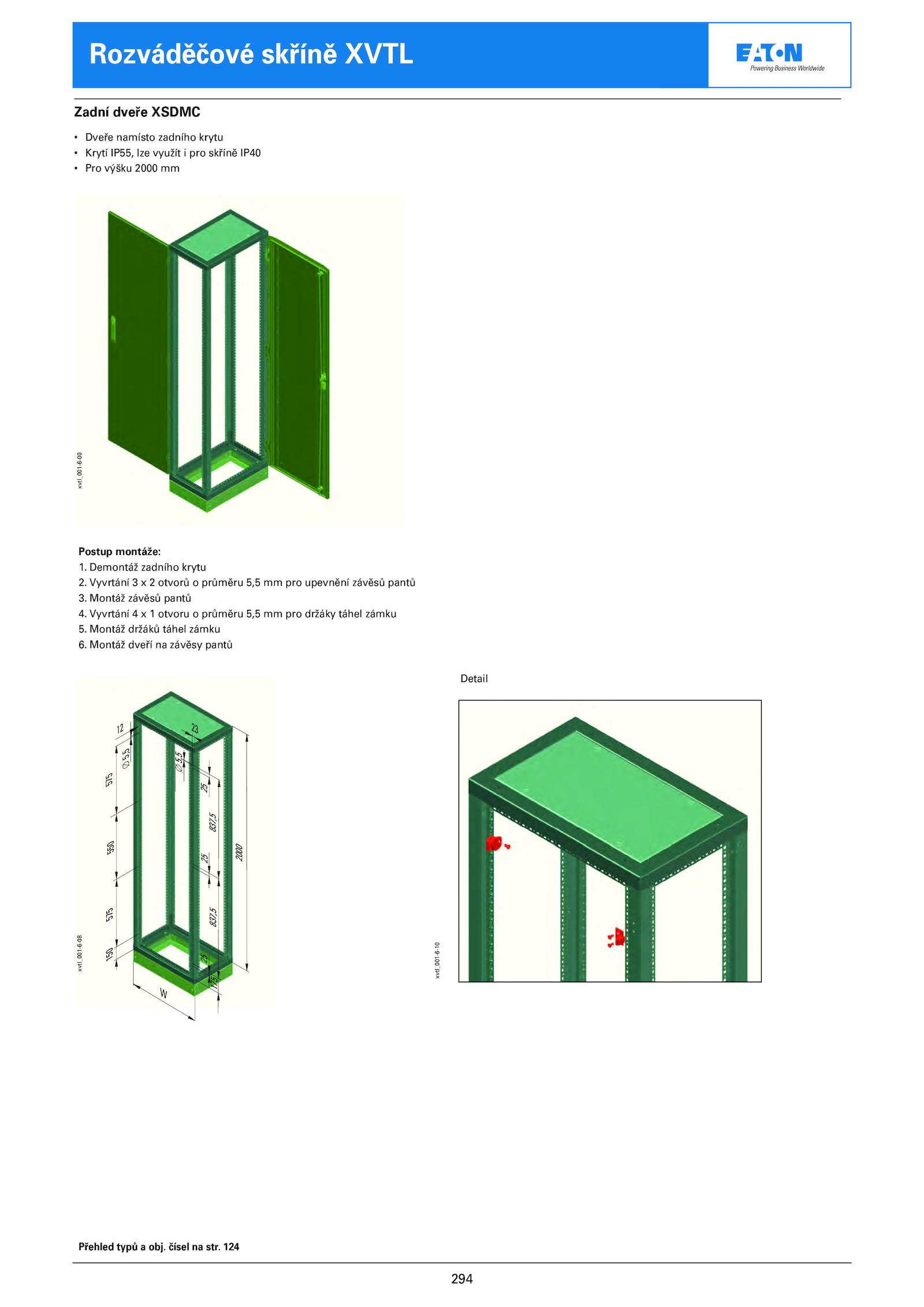

Demontáž zadního krytu 2. Montáž držáků táhel zámku 6. Vyvrtání otvorů průměru 5,5 pro upevnění závěsů pantů 3. Vyvrtání otvoru průměru 5,5 pro držáky táhel zámku 5. čísel str. Montáž závěsů pantů 4. Montáž dveří závěsy pantů Detail 294 Rozváděčové skříně XVTL Přehled typů obj. 124 xvtl_001-6-10 xvtl_001-6-00 xvtl_001-6-08 .12 o 5,5 575 550 575 150 W 175 25 837,5 837,5 25 25 o 5,5 23 2000 • Dveře namísto zadního krytu • Krytí IP55, lze využít pro skříně IP40 • Pro výšku 2000 mm Zadní dveře XSDMC Postup montáže: 1
