Základní konstrukční komponenty jsou upevněny samozemnicími šrouby hlavou TORX, která lépe
přenáší moment šroubováku. Ostatní komponenty jsou
upevněny samozemnicími šrouby hlavou POZIDRIVE.289
Rozváděčové skříně XVTL
Přehled typů obj.
Materiál Ocelový plech
Povrchová úprava Fosfátování prášková barva (RAL 7035)
Dveře Jednokřídlé možností změny zavírání levé pravé (šířky 1000 1200 dvoukřídlé). Maximální úhel otevření 120°.
Šrouby TORX:
Šrouby POZIDRIVE:
Speciální provedení samozemnicích šroubů
Ostrohranný kroužek zajistí spolehlivé
elektrické spojení odnímatelného dílu při do-
tažení šroubu. Dveře lze
demontovat při úhlu otevření cca 90°.
Pro usnadnění práce doporučujeme při montáži používat elektrický šroubovák. Tím usnadněno vytlačení závitu. Celkové zatížení rozváděčové skříně nesmí překročit 400 kg.
Montáž dílů příslušenství Všechny díly skříní příslušenství montují pomocí závitořezných šroubů.
Potřebné šrouby jsou součástí dodávky dílů příslušenství.
xbp_037-0-00
xbp_037-0-01
xbp_037-0-02
xbp_037-1-00
xbp_037-1-01
xbp_037-1-02
xvtl_002-4-03
.
Montážní desky plné výšky mohou být zatíženy maximálně 200 kg. čísel str. 120

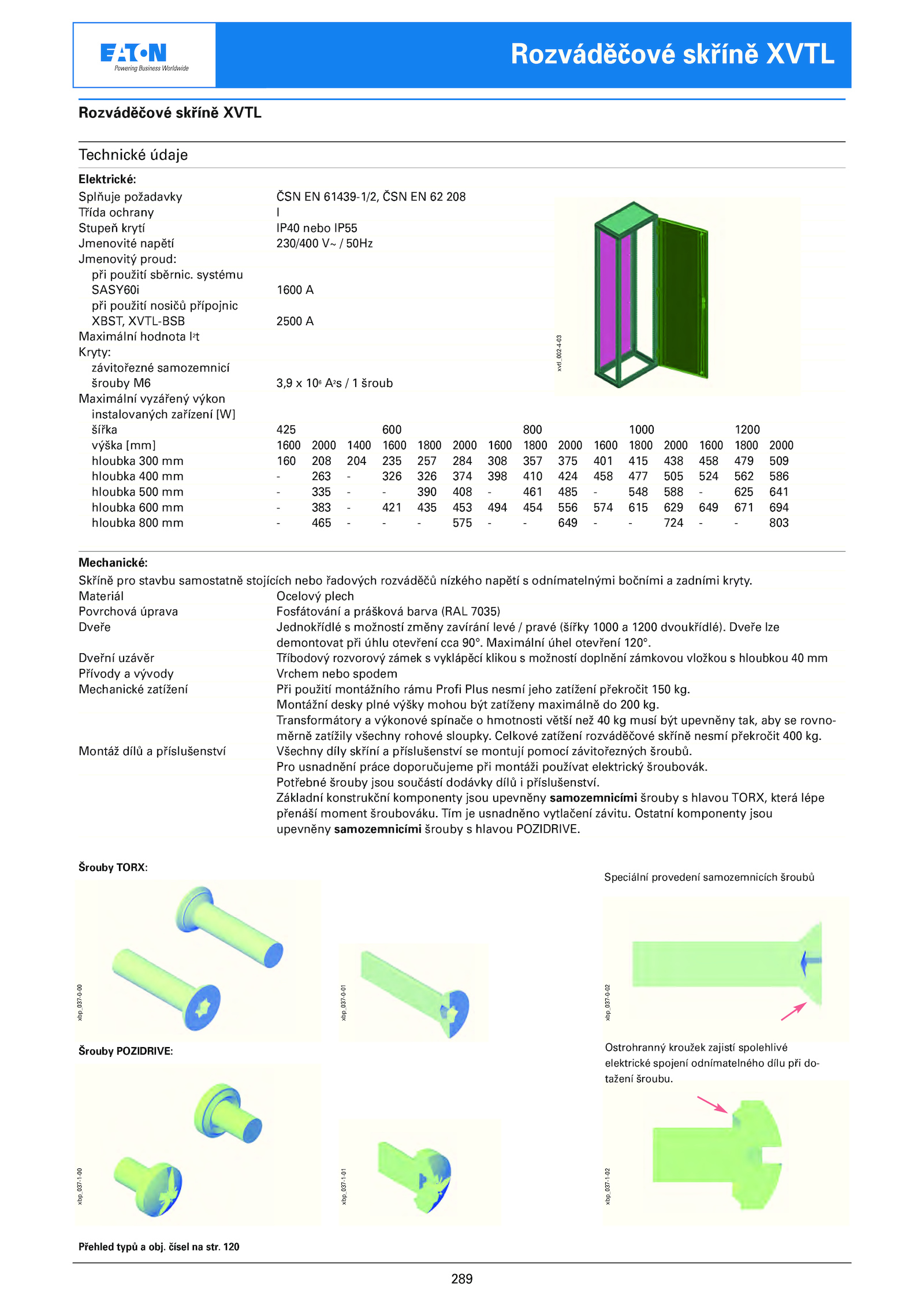

Rozváděčové skříně XVTL
Technické údaje
Elektrické:
Splňuje požadavky ČSN 61439-1/2, ČSN 208
Třída ochrany I
Stupeň krytí IP40 nebo IP55
Jmenovité napětí 230/400 50Hz
Jmenovitý proud:
při použití sběrnic.
Transformátory výkonové spínače hmotnosti větší než musí být upevněny tak, aby rovno-
měrně zatížily všechny rohové sloupky.
Dveřní uzávěr Tříbodový rozvorový zámek vyklápěcí klikou možností doplnění zámkovou vložkou hloubkou mm
Přívody vývody Vrchem nebo spodem
Mechanické zatížení Při použití montážního rámu Profi Plus nesmí jeho zatížení překročit 150 kg. systému
SASY60i 1600 A
při použití nosičů přípojnic
XBST, XVTL-BSB 2500 A
Maximální hodnota I2
t
Kryty:
závitořezné samozemnicí
šrouby 3,9 106
A2
s šroub
Maximální vyzářený výkon
instalovaných zařízení [W]
šířka 425 600 800 1000 1200
výška [mm] 1600 2000 1400 1600 1800 2000 1600 1800 2000 1600 1800 2000 1600 1800 2000
hloubka 300 160 208 204 235 257 284 308 357 375 401 415 438 458 479 509
hloubka 400 263 326 326 374 398 410 424 458 477 505 524 562 586
hloubka 500 335 390 408 461 485 548 588 625 641
hloubka 600 383 421 435 453 494 454 556 574 615 629 649 671 694
hloubka 800 465 575 649 724 803
Mechanické:
Skříně pro stavbu samostatně stojících nebo řadových rozváděčů nízkého napětí odnímatelnými bočními zadními kryty
