čísel str. Uzemnění provede propojením těchto bodů pomocí sad
BFZ-DES
Provedení omítku BP-O
Provedení pod omítku BP-U
Detail
Centrální zemnicí šroub zadní části
skříně
Připojení uzemňovcí sady pro
uzemnění dveří. Spolehlivé vodivé spojení pomocí těchto uzávěrů typově zk-
oušeno. 96, 113
xbp_022-0-00
xbp_022-1-00
xbp_022-1-01
xbp_030-2-10
xbp_030-2-11
.
• Přístrojové lišty jsou bočnicemi BPZ-MSW nebo držáky BPZ-TA vodivě
spojeny pomocí úchytek BEL
• Elektroměrové vany jsou základním rámem pospojovány pomocí
samozemnicích šroubů
Samostatně stojící skříň BP-F
Detail
Detail
Přehled typů obj. Matice rámu
rozváděče zemnicí šroub dveřích
Pospojování rozváděčů Profi Plus
• Bočnice vrchní spodní panel jsou základním rámem pospojovány
pomocí samozemnicích šroubů (součást dodávky)
• Krycí desky všech typů jsou pospojovány pomocí samozemnicích
uzávěrů.269

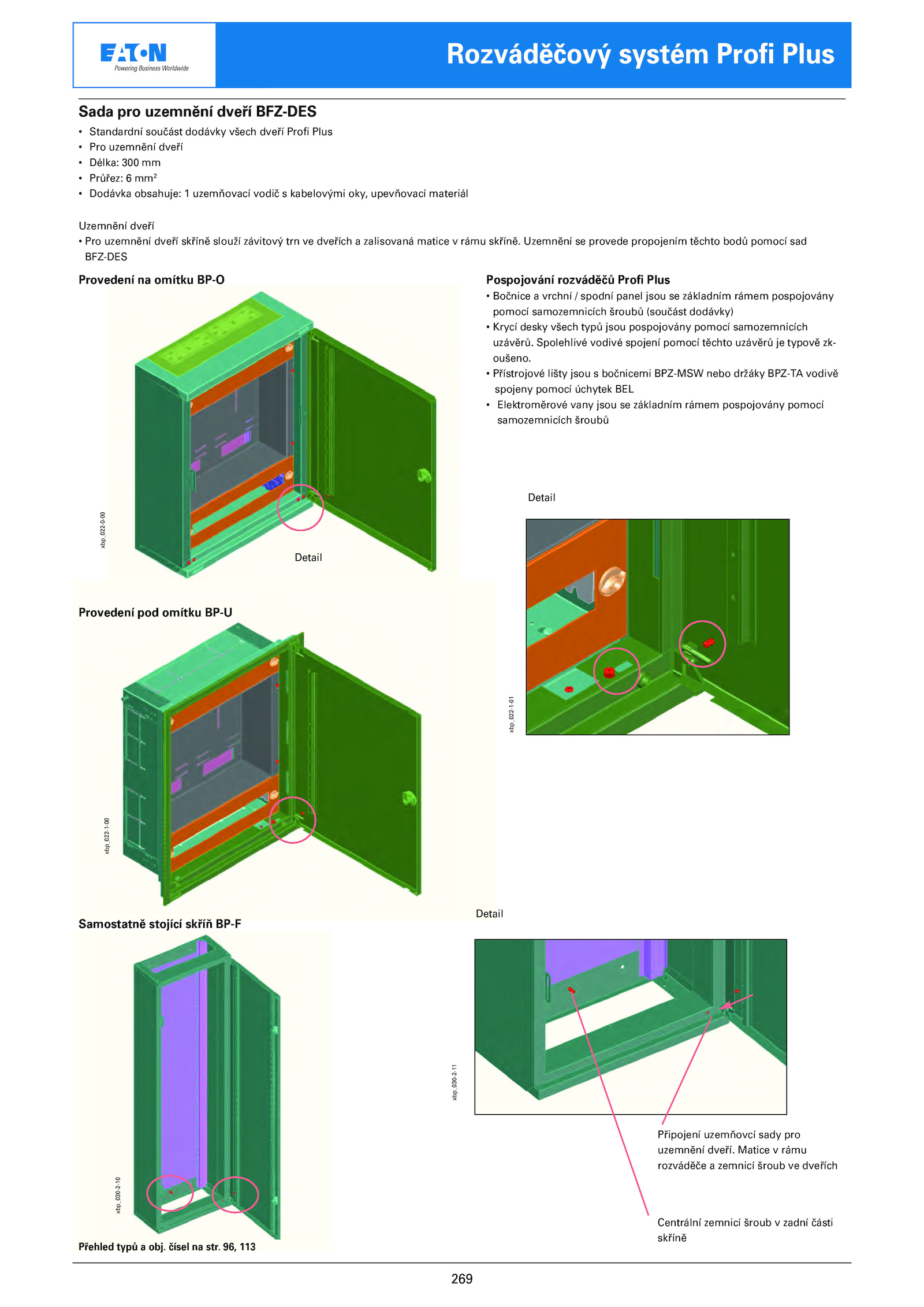

Rozváděčový systém Profi Plus
Sada pro uzemnění dveří BFZ-DES
• Standardní součást dodávky všech dveří Profi Plus
• Pro uzemnění dveří
• Délka: 300 mm
• Průřez: mm2
• Dodávka obsahuje: uzemňovací vodič kabelovými oky, upevňovací materiál
Uzemnění dveří
• Pro uzemnění dveří skříně slouží závitový trn dveřích zalisovaná matice rámu skříně
