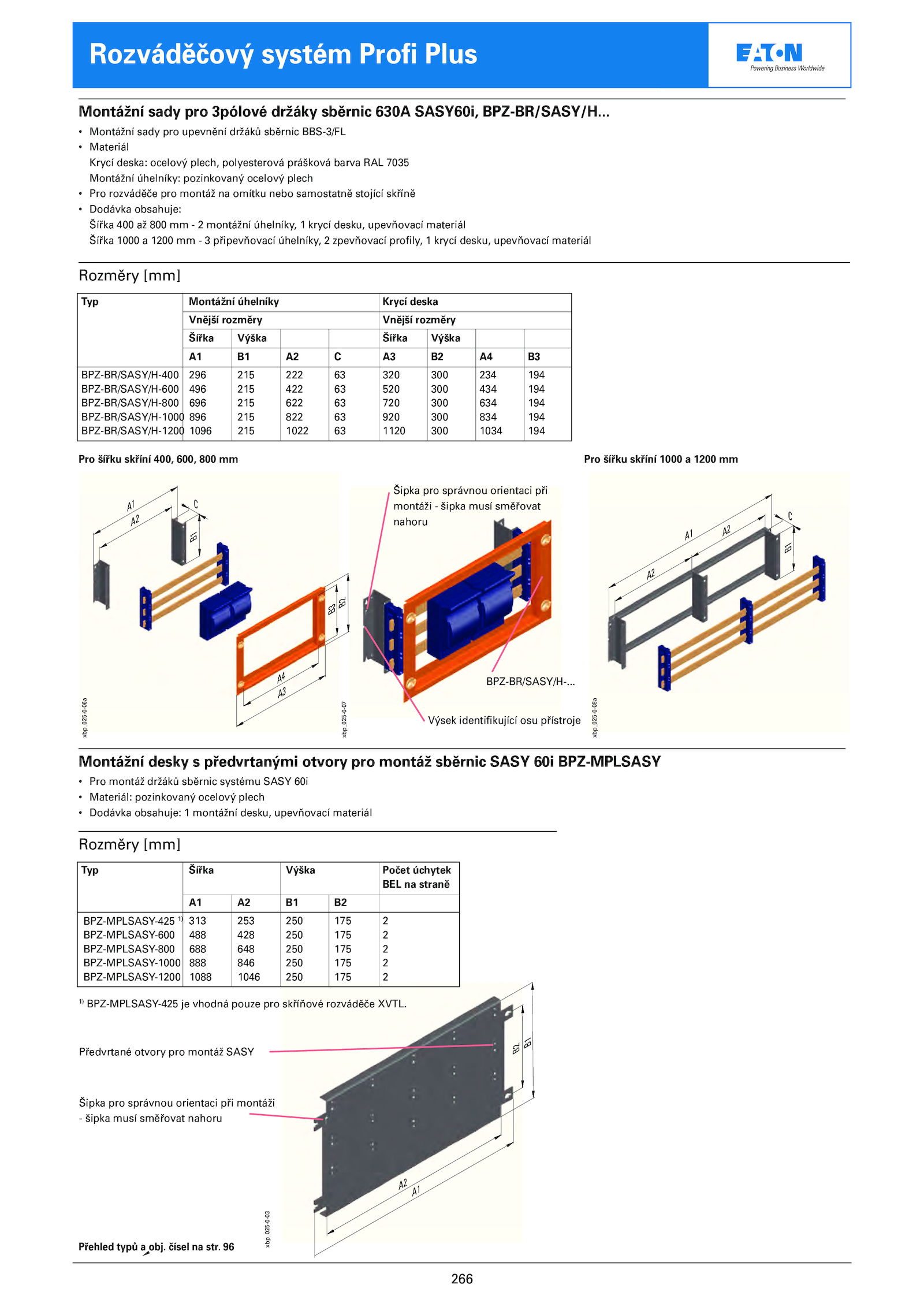

. Šipka pro správnou orientaci při montáži šipka musí směřovat nahoru Výsek identifikující osu přístroje BPZ-BR/SASY/H-... 96 Montážní sady pro 3pólové držáky sběrnic 630A SASY60i, BPZ-BR/SASY/H. • Montážní sady pro upevnění držáků sběrnic BBS-3/FL • Materiál Krycí deska: ocelový plech, polyesterová prášková barva RAL 7035 Montážní úhelníky: pozinkovaný ocelový plech • Pro rozváděče pro montáž omítku nebo samostatně stojící skříně • Dodávka obsahuje: Šířka 400 800 montážní úhelníky, krycí desku, upevňovací materiál Šířka 1000 1200 připevňovací úhelníky, zpevňovací profily, krycí desku, upevňovací materiál Montážní desky předvrtanými otvory pro montáž sběrnic SASY 60i BPZ-MPLSASY • Pro montáž držáků sběrnic systému SASY 60i • Materiál: pozinkovaný ocelový plech • Dodávka obsahuje: montážní desku, upevňovací materiál Typ Montážní úhelníky Krycí deska Vnější rozměry Vnější rozměry Šířka Výška Šířka Výška A1 B3 BPZ-BR/SASY/H-400 296 215 222 320 300 234 194 BPZ-BR/SASY/H-600 496 215 422 520 300 434 194 BPZ-BR/SASY/H-800 696 215 622 720 300 634 194 BPZ-BR/SASY/H-1000 896 215 822 920 300 834 194 BPZ-BR/SASY/H-1200 1096 215 1022 1120 300 1034 194 Rozměry [mm] Typ Šířka Výška Počet úchytek BEL straně A1 B2 BPZ-MPLSASY-425 1) 313 253 250 175 2 BPZ-MPLSASY-600 488 428 250 175 2 BPZ-MPLSASY-800 688 648 250 175 2 BPZ-MPLSASY-1000 888 846 250 175 2 BPZ-MPLSASY-1200 1088 1046 250 175 2 Rozměry [mm] Předvrtané otvory pro montáž SASY Šipka pro správnou orientaci při montáži - šipka musí směřovat nahoru B2 A2 A1 B1 Pro šířku skříní 400, 600, 800 Pro šířku skříní 1000 1200 mm 1) BPZ-MPLSASY-425 vhodná pouze pro skříňové rozváděče XVTL. čísel str.266 Rozváděčový systém Profi Plus Přehled typů obj. A2 A1 B1 C A2 A1 B1 C A2 B3 B2 A4 A3 xbp_025-0-03 xbp_025-0-06a xbp_025-0-07 xbp_025-0-08a .
