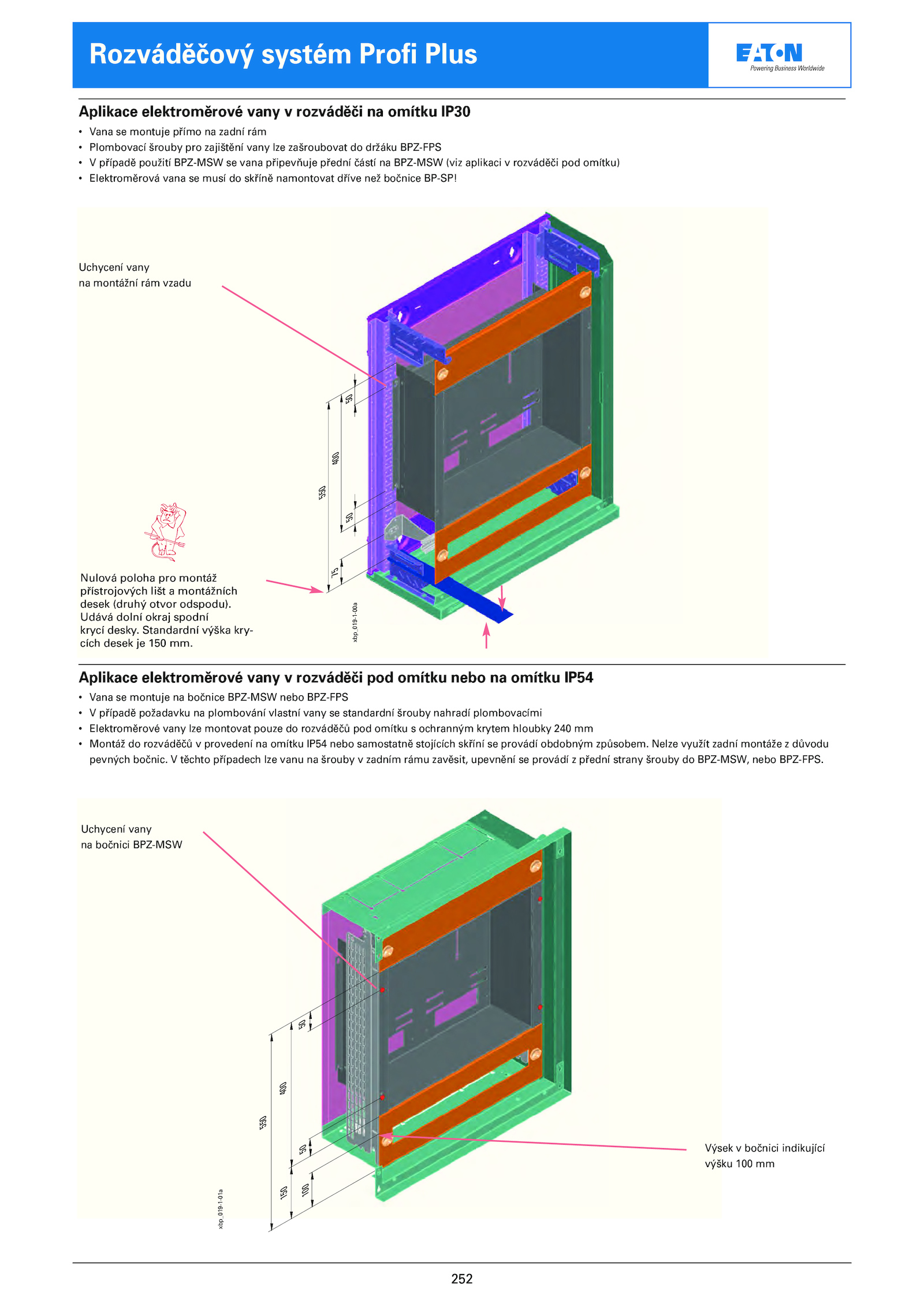

Rozváděčový systém Profi Plus
Aplikace elektroměrové vany rozváděči omítku IP30
• Vana montuje přímo zadní rám
• Plombovací šrouby pro zajištění vany lze zašroubovat držáku BPZ-FPS
• případě použití BPZ-MSW vana připevňuje přední částí BPZ-MSW (viz aplikaci rozváděči pod omítku)
• Elektroměrová vana musí skříně namontovat dříve než bočnice BP-SP!
Aplikace elektroměrové vany rozváděči pod omítku nebo omítku IP54
• Vana montuje bočnice BPZ-MSW nebo BPZ-FPS
• případě požadavku plombování vlastní vany standardní šrouby nahradí plombovacími
• Elektroměrové vany lze montovat pouze rozváděčů pod omítku ochranným krytem hloubky 240 mm
• Montáž rozváděčů provedení omítku IP54 nebo samostatně stojících skříní provádí obdobným způsobem. těchto případech lze vanu šrouby zadním rámu zavěsit, upevnění provádí přední strany šrouby BPZ-MSW, nebo BPZ-FPS.
Udává dolní okraj spodní
krycí desky. Standardní výška kry-
cích desek 150 mm.
Uchycení vany
na montážní rám vzadu
Uchycení vany
na bočnici BPZ-MSW
Výsek bočnici indikující
výšku 100 mm
550
400
75
50
50
50
50
100
150
400
550
Nulová poloha pro montáž
přístrojových lišt montážních
desek (druhý otvor odspodu).
xbp_019-1-00a
xbp_019-1-01a
. Nelze využít zadní montáže důvodu
pevných bočnic
