Montáž elektroměrových desek ZBR van BPZ-MT
• Desky ZBR jsou upevněny šrouby rozích (součást dodávky ZBR)
Otvory pro uchycení zadní
rám rozváděčích omítku
IP30 nebo zavěšení
v rozváděčích omítku IP54
a samostatně stojících
skříních
Otvory pro uchycení bočnici
BPZ-MSW nebo držák BPZ-FPS
(při montáži bez využití
BPZ-MSW rozváděčů pro
montáž omítku IP54 nebo
samostatně stojících skříní, kde
není přístup pro zadní montáž
z důvodu pevných bočnic)
• Pro přímou montáž elektroměrů nebo využitím desek ZBR
• Materiál: ocelový plech, polyesterová prášková barva RAL 7035
• Dodávka obsahuje: elektroměrovou vanu, upevňovací materiál (šrouby
pro upevnění elektroměrový kříž)
50
A2
C2
33
B2
B1
C1
A1
Typ Vnější rozměry
Šířka Výška Hloubka
A1 C2
BPZ-MT-400/400-1 320 400 165 390 130
BPZ-MT-600/400-2 520 400 165 459 390 130
BPZ-MT-800/400-3 720 400 165 659 390 130
BPZ-MT-1000/400-4 920 400 165 859 390 130
BPZ-MT-1200/400-5 1120 400 165 1059 390 130
BPZ-MT-400/450-1 320 450 165 440 130
BPZ-MT-600/450-2 520 450 165 459 440 130
BPZ-MT-800/450-3 720 450 165 659 440 130
BPZ-MT-1000/450-4 920 450 165 859 440 130
BPZ-MT-1200/450-5 1120 450 165 1059 440 130
Rozměry [mm]
50
50
50
xbp_019-0-00a
xbp_019-0-01
xbp_019-0-02
. 92

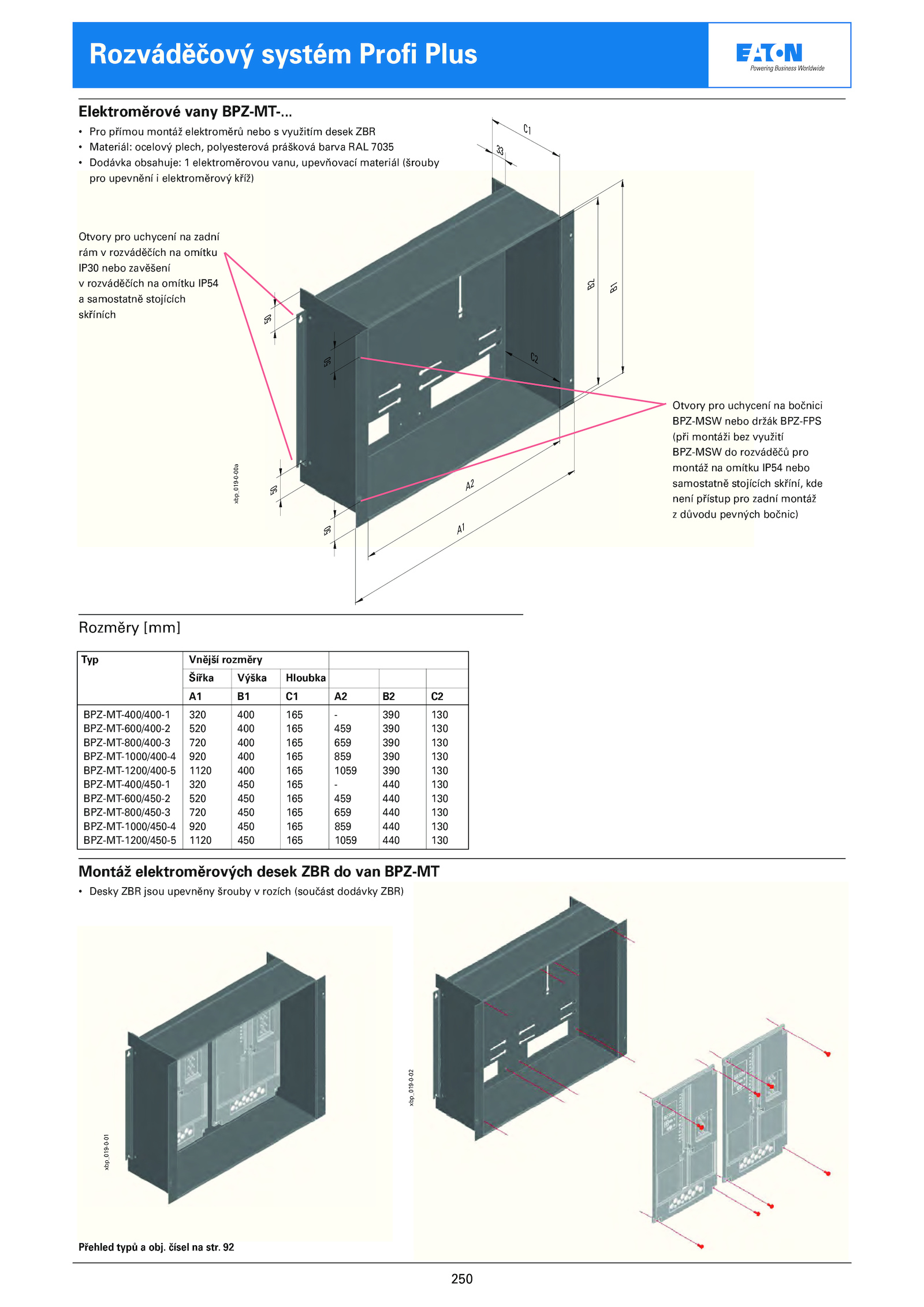

Elektroměrové vany BPZ-MT-..250
Rozváděčový systém Profi Plus
