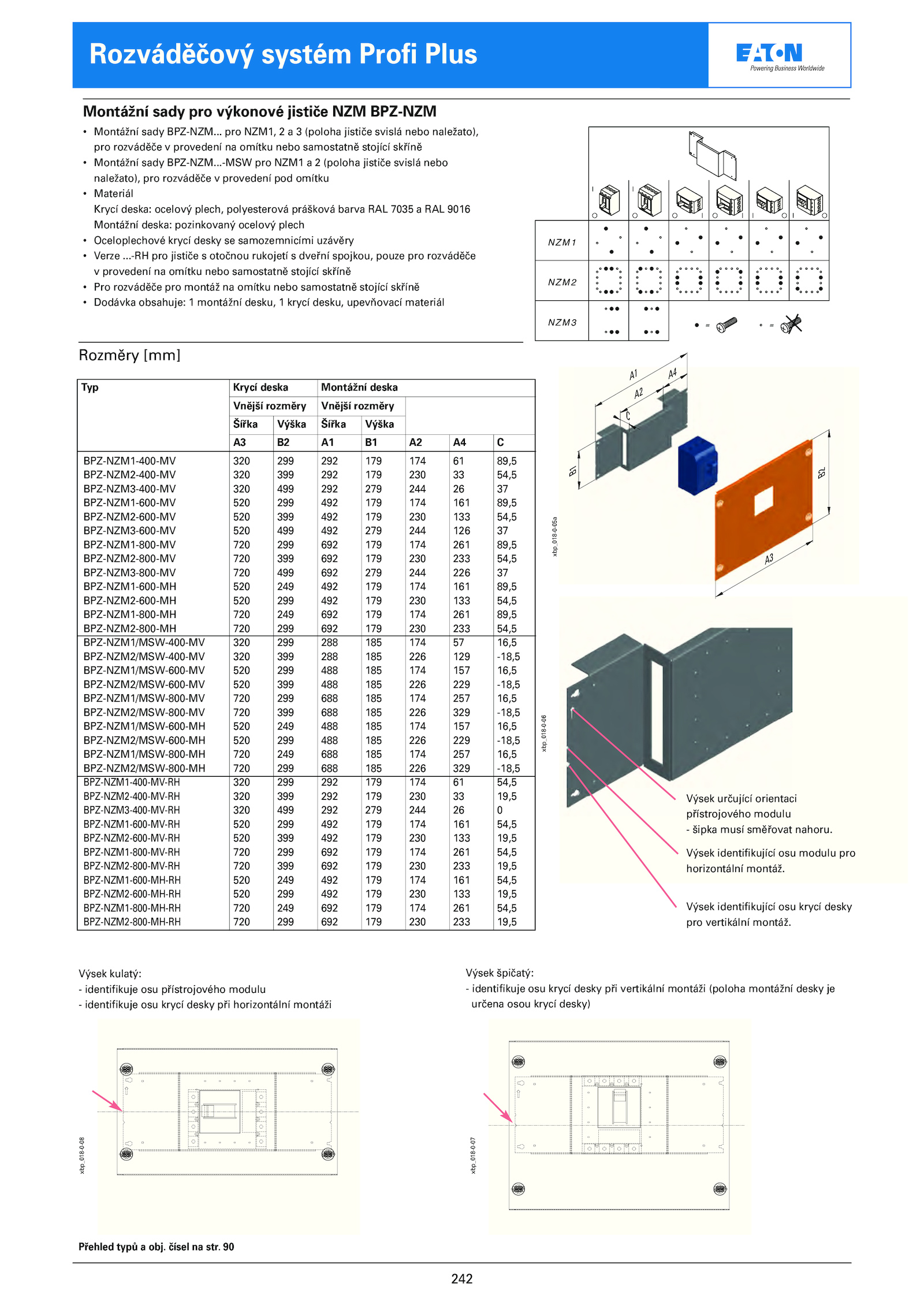

Rozváděčový systém Profi Plus
Přehled typů obj. 90
Výsek kulatý:
- identifikuje osu přístrojového modulu
- identifikuje osu krycí desky při horizontální montáži
Montážní sady pro výkonové jističe NZM BPZ-NZM
• Montážní sady BPZ-NZM. pro NZM1, (poloha jističe svislá nebo naležato),
pro rozváděče provedení omítku nebo samostatně stojící skříně
• Montážní sady BPZ-NZM....-RH pro jističe otočnou rukojetí dveřní spojkou, pouze pro rozváděče
v provedení omítku nebo samostatně stojící skříně
• Pro rozváděče pro montáž omítku nebo samostatně stojící skříně
• Dodávka obsahuje: montážní desku, krycí desku, upevňovací materiál
NZM 1
NZM 2
NZM =
I
O
I
O O
A1
A2
A4
B2
A3
C
B1
Výsek určující orientaci
přístrojového modulu
- šipka musí směřovat nahoru.
Výsek identifikující osu krycí desky
pro vertikální montáž.
Typ Krycí deska Montážní deska
Vnější rozměry Vnější rozměry
Šířka Výška Šířka Výška
A3 C
BPZ-NZM1-400-MV 320 299 292 179 174 89,5
BPZ-NZM2-400-MV 320 399 292 179 230 54,5
BPZ-NZM3-400-MV 320 499 292 279 244 37
BPZ-NZM1-600-MV 520 299 492 179 174 161 89,5
BPZ-NZM2-600-MV 520 399 492 179 230 133 54,5
BPZ-NZM3-600-MV 520 499 492 279 244 126 37
BPZ-NZM1-800-MV 720 299 692 179 174 261 89,5
BPZ-NZM2-800-MV 720 399 692 179 230 233 54,5
BPZ-NZM3-800-MV 720 499 692 279 244 226 37
BPZ-NZM1-600-MH 520 249 492 179 174 161 89,5
BPZ-NZM2-600-MH 520 299 492 179 230 133 54,5
BPZ-NZM1-800-MH 720 249 692 179 174 261 89,5
BPZ-NZM2-800-MH 720 299 692 179 230 233 54,5
BPZ-NZM1/MSW-400-MV 320 299 288 185 174 16,5
BPZ-NZM2/MSW-400-MV 320 399 288 185 226 129 -18,5
BPZ-NZM1/MSW-600-MV 520 299 488 185 174 157 16,5
BPZ-NZM2/MSW-600-MV 520 399 488 185 226 229 -18,5
BPZ-NZM1/MSW-800-MV 720 299 688 185 174 257 16,5
BPZ-NZM2/MSW-800-MV 720 399 688 185 226 329 -18,5
BPZ-NZM1/MSW-600-MH 520 249 488 185 174 157 16,5
BPZ-NZM2/MSW-600-MH 520 299 488 185 226 229 -18,5
BPZ-NZM1/MSW-800-MH 720 249 688 185 174 257 16,5
BPZ-NZM2/MSW-800-MH 720 299 688 185 226 329 -18,5
BPZ-NZM1-400-MV-RH 320 299 292 179 174 54,5
BPZ-NZM2-400-MV-RH 320 399 292 179 230 19,5
BPZ-NZM3-400-MV-RH 320 499 292 279 244 0
BPZ-NZM1-600-MV-RH 520 299 492 179 174 161 54,5
BPZ-NZM2-600-MV-RH 520 399 492 179 230 133 19,5
BPZ-NZM1-800-MV-RH 720 299 692 179 174 261 54,5
BPZ-NZM2-800-MV-RH 720 399 692 179 230 233 19,5
BPZ-NZM1-600-MH-RH 520 249 492 179 174 161 54,5
BPZ-NZM2-600-MH-RH 520 299 492 179 230 133 19,5
BPZ-NZM1-800-MH-RH 720 249 692 179 174 261 54,5
BPZ-NZM2-800-MH-RH 720 299 692 179 230 233 19,5
Rozměry [mm]
Výsek špičatý:
- identifikuje osu krycí desky při vertikální montáži (poloha montážní desky je
určena osou krycí desky)
xbp_018-0-05a
xbp_018-0-06
xbp_018-0-08
xbp_018-0-07
..
Výsek identifikující osu modulu pro
horizontální montáž... čísel str
