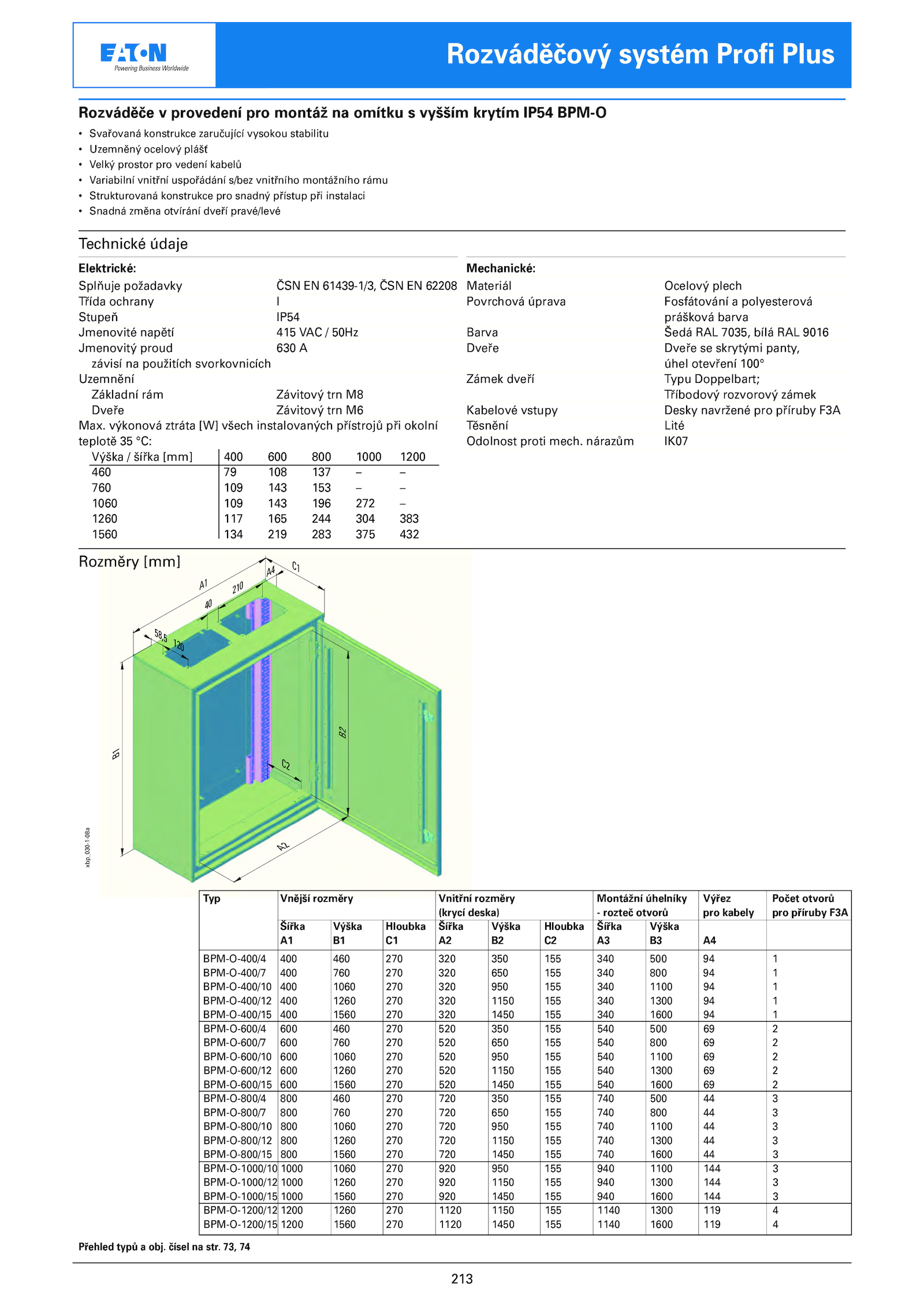

Rozváděčový systém Profi Plus
Přehled typů obj. výkonová ztráta [W] všech instalovaných přístrojů při okolní
teplotě °C:
Výška šířka [mm] 400 600 800 1000 1200
460 108 137 –
760 109 143 153 –
1060 109 143 196 272 –
1260 117 165 244 304 383
1560 134 219 283 375 432
Mechanické:
Materiál Ocelový plech
Povrchová úprava Fosfátování polyesterová
prášková barva
Barva Šedá RAL 7035, bílá RAL 9016
Dveře Dveře skrytými panty,
úhel otevření 100°
Zámek dveří Typu Doppelbart;
Tříbodový rozvorový zámek
Kabelové vstupy Desky navržené pro příruby F3A
Těsnění Lité
Odolnost proti mech. nárazům IK07
Rozměry [mm]
Typ Vnější rozměry Vnitřní rozměry Montážní úhelníky Výřez Počet otvorů
(krycí deska) rozteč otvorů pro kabely pro příruby F3A
Šířka Výška Hloubka Šířka Výška Hloubka Šířka Výška
A1 A4
BPM-O-400/4 400 460 270 320 350 155 340 500 1
BPM-O-400/7 400 760 270 320 650 155 340 800 1
BPM-O-400/10 400 1060 270 320 950 155 340 1100 1
BPM-O-400/12 400 1260 270 320 1150 155 340 1300 1
BPM-O-400/15 400 1560 270 320 1450 155 340 1600 1
BPM-O-600/4 600 460 270 520 350 155 540 500 2
BPM-O-600/7 600 760 270 520 650 155 540 800 2
BPM-O-600/10 600 1060 270 520 950 155 540 1100 2
BPM-O-600/12 600 1260 270 520 1150 155 540 1300 2
BPM-O-600/15 600 1560 270 520 1450 155 540 1600 2
BPM-O-800/4 800 460 270 720 350 155 740 500 3
BPM-O-800/7 800 760 270 720 650 155 740 800 3
BPM-O-800/10 800 1060 270 720 950 155 740 1100 3
BPM-O-800/12 800 1260 270 720 1150 155 740 1300 3
BPM-O-800/15 800 1560 270 720 1450 155 740 1600 3
BPM-O-1000/10 1000 1060 270 920 950 155 940 1100 144 3
BPM-O-1000/12 1000 1260 270 920 1150 155 940 1300 144 3
BPM-O-1000/15 1000 1560 270 920 1450 155 940 1600 144 3
BPM-O-1200/12 1200 1260 270 1120 1150 155 1140 1300 119 4
BPM-O-1200/15 1200 1560 270 1120 1450 155 1140 1600 119 4
A1
40
58,5 120
C1
A
2
C2
B2
B1
210
A4
xbp_030-1-08a
. 73, 74
Rozváděče provedení pro montáž omítku vyšším krytím IP54 BPM-O
• Svařovaná konstrukce zaručující vysokou stabilitu
• Uzemněný ocelový plášť
• Velký prostor pro vedení kabelů
• Variabilní vnitřní uspořádání s/bez vnitřního montážního rámu
• Strukturovaná konstrukce pro snadný přístup při instalaci
• Snadná změna otvírání dveří pravé/levé
Technické údaje
Elektrické:
Splňuje požadavky ČSN 61439-1/3, ČSN 62208
Třída ochrany I
Stupeň IP54
Jmenovité napětí 415 VAC 50Hz
Jmenovitý proud 630 A
závisí použitích svorkovnicích
Uzemnění
Základní rám Závitový trn M8
Dveře Závitový trn M6
Max. čísel str
