Rozváděčový systém Profi Plus
Přehled typů obj. čísel str. 73
c
d

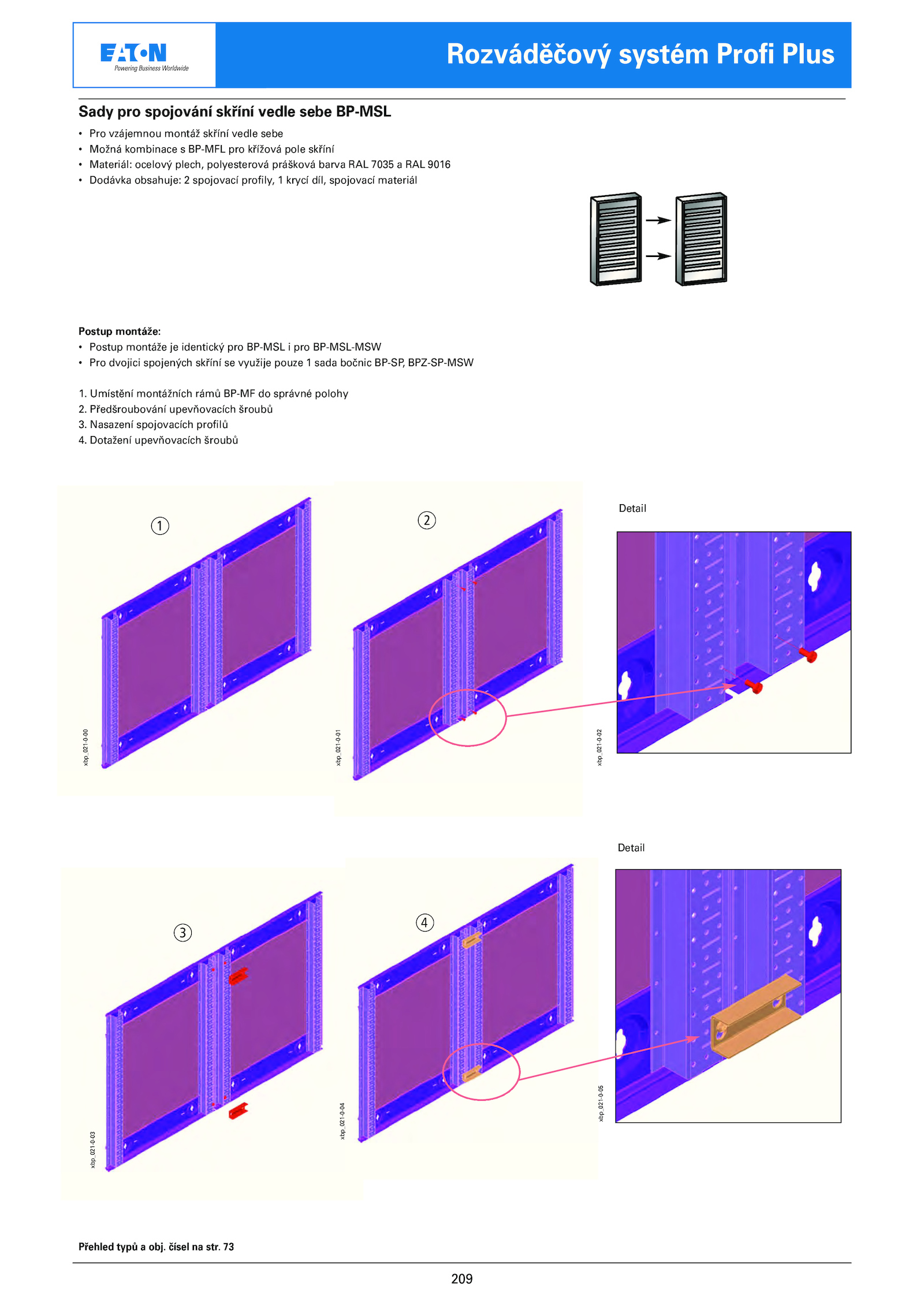

Sady pro spojování skříní vedle sebe BP-MSL
• Pro vzájemnou montáž skříní vedle sebe
• Možná kombinace BP-MFL pro křížová pole skříní
• Materiál: ocelový plech, polyesterová prášková barva RAL 7035 RAL 9016
• Dodávka obsahuje: spojovací profily, krycí díl, spojovací materiál
Postup montáže:
• Postup montáže identický pro BP-MSL pro BP-MSL-MSW
• Pro dvojici spojených skříní využije pouze sada bočnic BP-SP, BPZ-SP-MSW
1. Dotažení upevňovacích šroubů
a b
Detail
Detail
xbp_021-0-03
xbp_021-0-04
xbp_021-0-00
xbp_021-0-01
xbp_021-0-02
xbp_021-0-05
. Umístění montážních rámů BP-MF správné polohy
2. Nasazení spojovacích profilů
4. Předšroubování upevňovacích šroubů
3
