Rozváděčový systém Profi Plus
Přehled typů obj. Usazení rámů BPZ-WB3S vedle sebe nad sebe
2. Přisazení příruby BPZ-BR/WB3S. 66

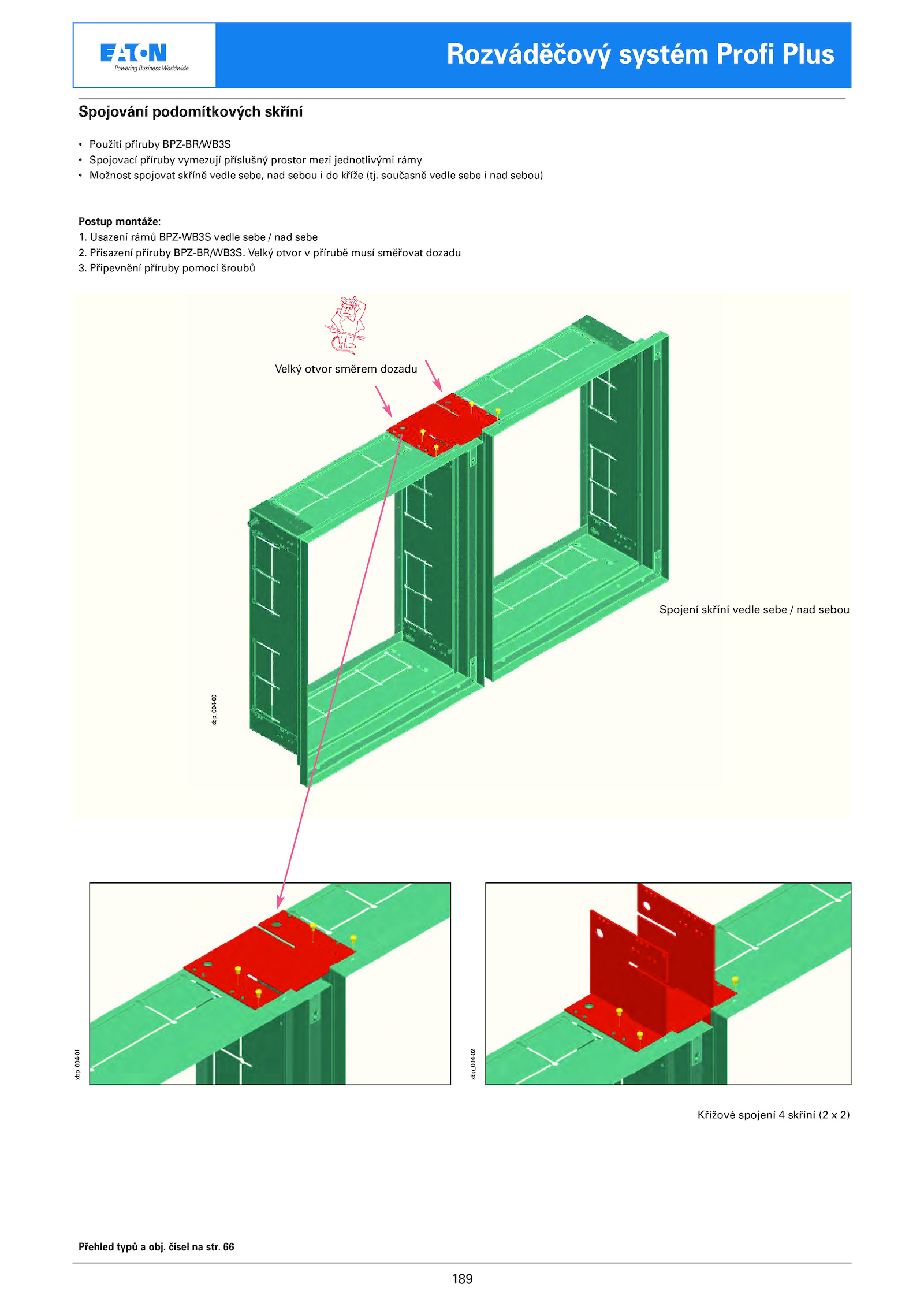

Spojování podomítkových skříní
• Použití příruby BPZ-BR/WB3S
• Spojovací příruby vymezují příslušný prostor mezi jednotlivými rámy
• Možnost spojovat skříně vedle sebe, nad sebou kříže (tj. Velký otvor přírubě musí směřovat dozadu
3. Připevnění příruby pomocí šroubů
xbp_004-00
xbp_004-01
xbp_004-02
. čísel str. současně vedle sebe nad sebou)
Velký otvor směrem dozadu
Spojení skříní vedle sebe nad sebou
Křížové spojení skříní 2)
Postup montáže:
1
