54
Typ Vnější rozměry Vnitřní rozměry Výklenek TE
(instalační rozměry)
Šířka Výška Hloubka Šířka Výška Šířka Výška Hloubka
A1 C3
U10 EMR1 440 772 240 300 629 380 712 233 8
B2
C1
C3
8
A3
A1
B1
B3
A
2
Detail
U10 EMR1
Přístrojová lišta pro
neměřenou část TE)
Přístrojová lišta
pro měřenou část
U10-EMR1-01a
U10-EMR1-02
U10-EMR1-03
U10-EMR1-04
. čísel str.180

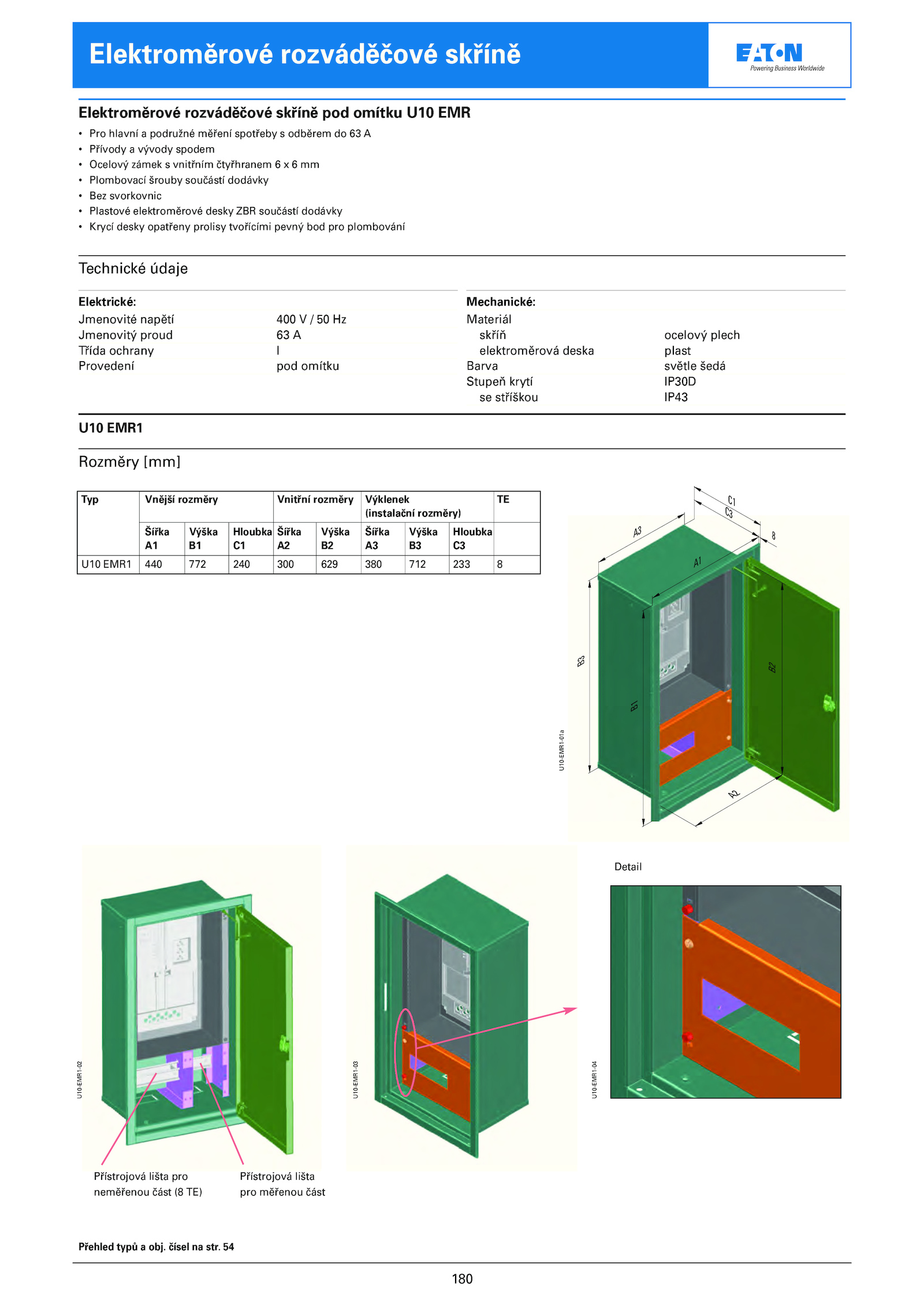

Elektroměrové rozváděčové skříně
Elektroměrové rozváděčové skříně pod omítku U10 EMR
• Pro hlavní podružné měření spotřeby odběrem A
• Přívody vývody spodem
• Ocelový zámek vnitřním čtyřhranem mm
• Plombovací šrouby součástí dodávky
• Bez svorkovnic
• Plastové elektroměrové desky ZBR součástí dodávky
• Krycí desky opatřeny prolisy tvořícími pevný bod pro plombování
Technické údaje
Elektrické:
Jmenovité napětí 400 Hz
Jmenovitý proud A
Třída ochrany I
Provedení pod omítku
Mechanické:
Materiál
skříň ocelový plech
elektroměrová deska plast
Barva světle šedá
Stupeň krytí IP30D
se stříškou IP43
Rozměry [mm]
Přehled typů obj
