12, 13, 16
..-UP.-HW. povolený ztrátový výkon všech přístrojů nainstalovaných
v rozvodnici při okolní teplotě teplotním rozdílu K:
Typ K
KLV-12… 21
KLV-24… 34
KLV-36… 43
KLV-48… 48
Mechanické:
Materiál:
Skříň Polystyrol
Rám dveřmi Ocelový plech, ochrana proti korozi práškovým lakováním
Barva skříně Bílá RAL 9016
Barva rámu dveřmi Bílá RAL 9016
Vzdálenost mezi řadami 125
Přístrojová lišta DIN lišta ocelového plechu, pozinkovaná
Odolnost proti záření Ne
Zkouška hořlavosti žhavou smyčkou
KLV-... 850
Typ instalace Vnitřní
Prostředí pravděpodobností vzniku požáru Ne
Bezhalogenové, RoHs <1%, ano
Odolnost proti mechanickým nárazům IK05
Předlisované otvory pro přívod kabelů
1/12+2 Nahoře/dole: předlisovaná obdélníková mříž
Zadní panel: 10x mm
Bočnice: vpravo vlevo mm
2/24+4 Nahoře/dole: předlisovaná obdélníková mříž
Zadní panel: 10x mm
Bočnice: vpravo vlevo mm
3/36+6 Nahoře/dole: předlisovaná obdélníková mříž
Zadní panel: 10x mm
Bočnice: vpravo vlevo mm
4/48+8 Nahoře/dole: předlisovaná obdélníková mříž
Zadní panel: 10x mm
Bočnice: vpravo vlevo mm
Přehled typů obj. čísel str. 650
KLV-.Rozvodnice KLV
165

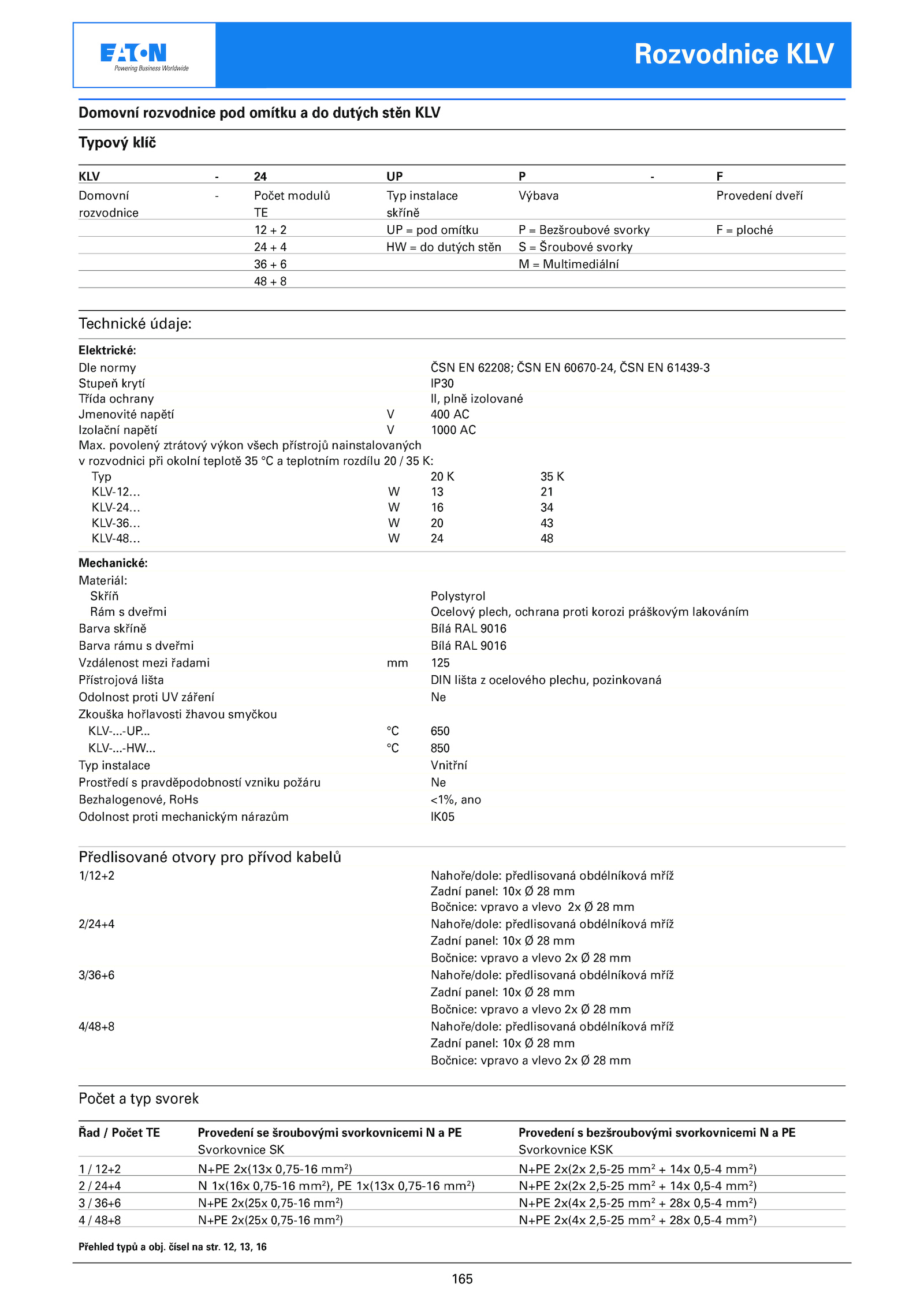

Domovní rozvodnice pod omítku dutých stěn KLV
Typový klíč
KLV F
Domovní Počet modulů Typ instalace Výbava Provedení dveří
rozvodnice skříně
12 pod omítku Bezšroubové svorky ploché
24 dutých stěn Šroubové svorky
36 Multimediální
48 8
Počet typ svorek
Řad Počet Provedení šroubovými svorkovnicemi Provedení bezšroubovými svorkovnicemi PE
Svorkovnice Svorkovnice KSK
1 12+2 N+PE 2x(13x 0,75-16 mm2
) N+PE 2x(2x 2,5-25 mm2
+ 14x 0,5-4 mm2
)
2 24+4 1x(16x 0,75-16 mm2
), 1x(13x 0,75-16 mm2
) N+PE 2x(2x 2,5-25 mm2
+ 14x 0,5-4 mm2
)
3 36+6 N+PE 2x(25x 0,75-16 mm2
) N+PE 2x(4x 2,5-25 mm2
+ 28x 0,5-4 mm2
)
4 48+8 N+PE 2x(25x 0,75-16 mm2
) N+PE 2x(4x 2,5-25 mm2
+ 28x 0,5-4 mm2
)
Technické údaje:
Elektrické:
Dle normy ČSN 62208; ČSN 60670-24, ČSN 61439-3
Stupeň krytí IP30
Třída ochrany II, plně izolované
Jmenovité napětí 400 AC
Izolační napětí 1000 AC
Max.....
