Poznámky redaktora

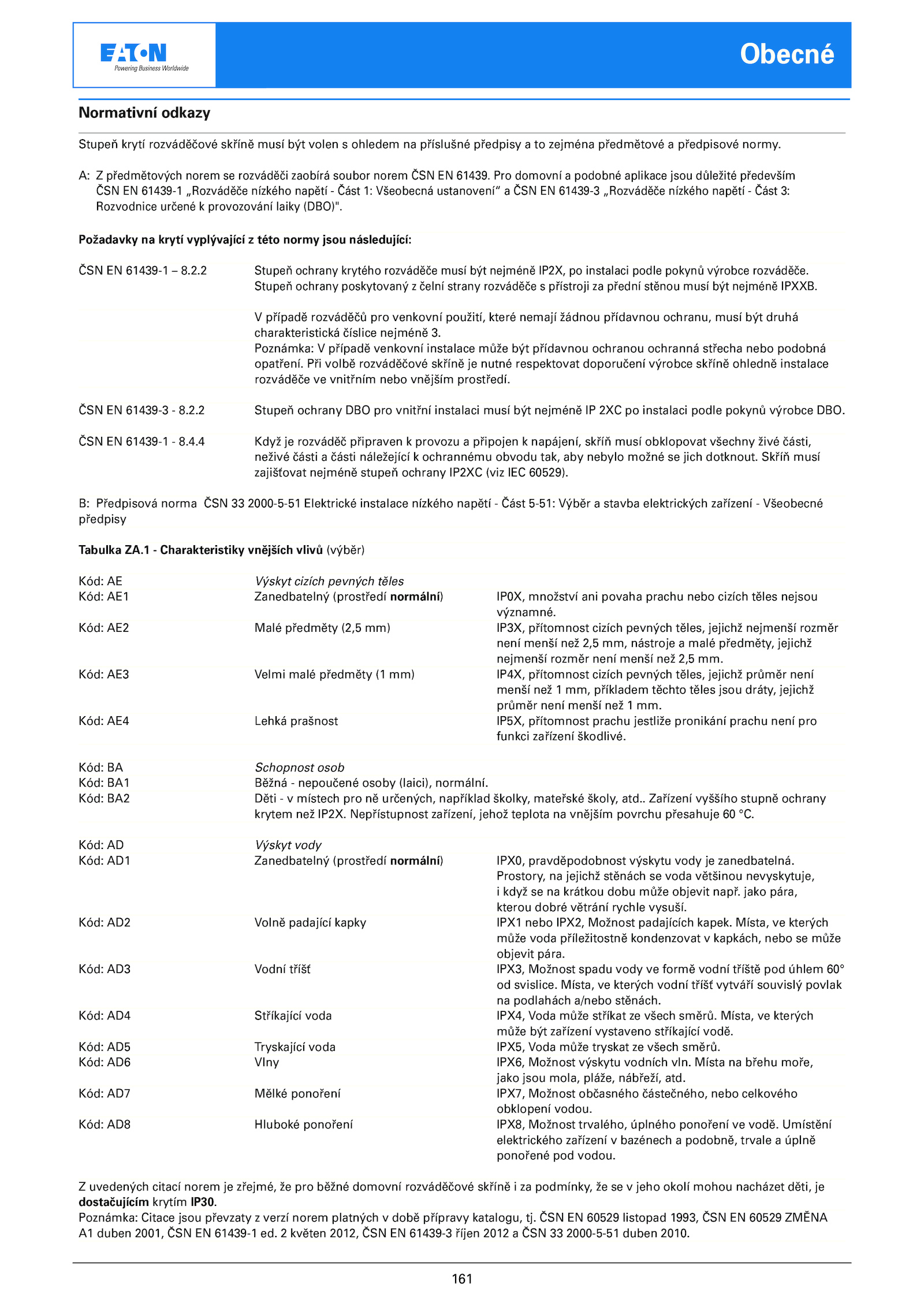

Při volbě rozváděčové skříně nutné respektovat doporučení výrobce skříně ohledně instalace rozváděče vnitřním nebo vnějším prostředí.. Kód: Schopnost osob Kód: BA1 Běžná nepoučené osoby (laici), normální. Umístění elektrického zařízení bazénech podobně, trvale úplně ponořené pod vodou. ČSN 60529 listopad 1993, ČSN 60529 ZMĚNA A1 duben 2001, ČSN 61439-1 ed. Poznámka: Citace jsou převzaty verzí norem platných době přípravy katalogu, tj. Kód: AE4 Lehká prašnost IP5X, přítomnost prachu jestliže pronikání prachu není pro funkci zařízení škodlivé.2 Stupeň ochrany krytého rozváděče musí být nejméně IP2X, instalaci podle pokynů výrobce rozváděče. Obecné . ČSN 61439-3 8. Prostory, jejichž stěnách voda většinou nevyskytuje, i když krátkou dobu může objevit např.2. Místa, kterých vodní tříšť vytváří souvislý povlak na podlahách a/nebo stěnách.161 Normativní odkazy Stupeň krytí rozváděčové skříně musí být volen ohledem příslušné předpisy zejména předmětové předpisové normy. B: Předpisová norma ČSN 2000-5-51 Elektrické instalace nízkého napětí Část 5-51: Výběr stavba elektrických zařízení Všeobecné předpisy Tabulka ZA. jako pára, kterou dobré větrání rychle vysuší. Kód: AE3 Velmi malé předměty mm) IP4X, přítomnost cizích pevných těles, jejichž průměr není menší než mm, příkladem těchto těles jsou dráty, jejichž průměr není menší než mm.2. Kód: AD3 Vodní tříšť IPX3, Možnost spadu vody formě vodní tříště pod úhlem 60° od svislice. Zařízení vyššího stupně ochrany krytem než IP2X. Požadavky krytí vyplývající této normy jsou následující: ČSN 61439-1 8. Kód: AD8 Hluboké ponoření IPX8, Možnost trvalého, úplného ponoření vodě. Kód: AD5 Tryskající voda IPX5, Voda může tryskat všech směrů. Stupeň ochrany poskytovaný čelní strany rozváděče přístroji přední stěnou musí být nejméně IPXXB. Kód: AE2 Malé předměty (2,5 mm) IP3X, přítomnost cizích pevných těles, jejichž nejmenší rozměr není menší než 2,5 mm, nástroje malé předměty, jejichž nejmenší rozměr není menší než 2,5 mm.2 Stupeň ochrany DBO pro vnitřní instalaci musí být nejméně 2XC instalaci podle pokynů výrobce DBO. Kód: AD2 Volně padající kapky IPX1 nebo IPX2, Možnost padajících kapek.1 Charakteristiky vnějších vlivů (výběr) Kód: Výskyt cizích pevných těles Kód: AE1 Zanedbatelný (prostředí normální) IP0X, množství ani povaha prachu nebo cizích těles nejsou významné. Poznámka: případě venkovní instalace může být přídavnou ochranou ochranná střecha nebo podobná opatření. Kód: Výskyt vody Kód: AD1 Zanedbatelný (prostředí normální) IPX0, pravděpodobnost výskytu vody zanedbatelná. A: předmětových norem rozváděči zaobírá soubor norem ČSN 61439.4 Když rozváděč připraven provozu připojen napájení, skříň musí obklopovat všechny živé části, neživé části části náležející ochrannému obvodu tak, aby nebylo možné jich dotknout. Skříň musí zajišťovat nejméně stupeň ochrany IP2XC (viz IEC 60529). Místa břehu moře, jako jsou mola, pláže, nábřeží, atd. Nepřístupnost zařízení, jehož teplota vnějším povrchu přesahuje °C. květen 2012, ČSN 61439-3 říjen 2012 ČSN 2000-5-51 duben 2010. Kód: BA2 Děti místech pro určených, například školky, mateřské školy, atd. ČSN 61439-1 8. Z uvedených citací norem zřejmé, pro běžné domovní rozváděčové skříně podmínky, jeho okolí mohou nacházet děti, je dostačujícím krytím IP30. Kód: AD4 Stříkající voda IPX4, Voda může stříkat všech směrů. V případě rozváděčů pro venkovní použití, které nemají žádnou přídavnou ochranu, musí být druhá charakteristická číslice nejméně 3. Místa, kterých může být zařízení vystaveno stříkající vodě.4. Kód: AD6 Vlny IPX6, Možnost výskytu vodních vln. Kód: AD7 Mělké ponoření IPX7, Možnost občasného částečného, nebo celkového obklopení vodou. Místa, kterých může voda příležitostně kondenzovat kapkách, nebo může objevit pára. Pro domovní podobné aplikace jsou důležité především ČSN 61439-1 „Rozváděče nízkého napětí Část Všeobecná ustanovení“ ČSN 61439-3 „Rozváděče nízkého napětí Část 3: Rozvodnice určené provozování laiky (DBO)"
