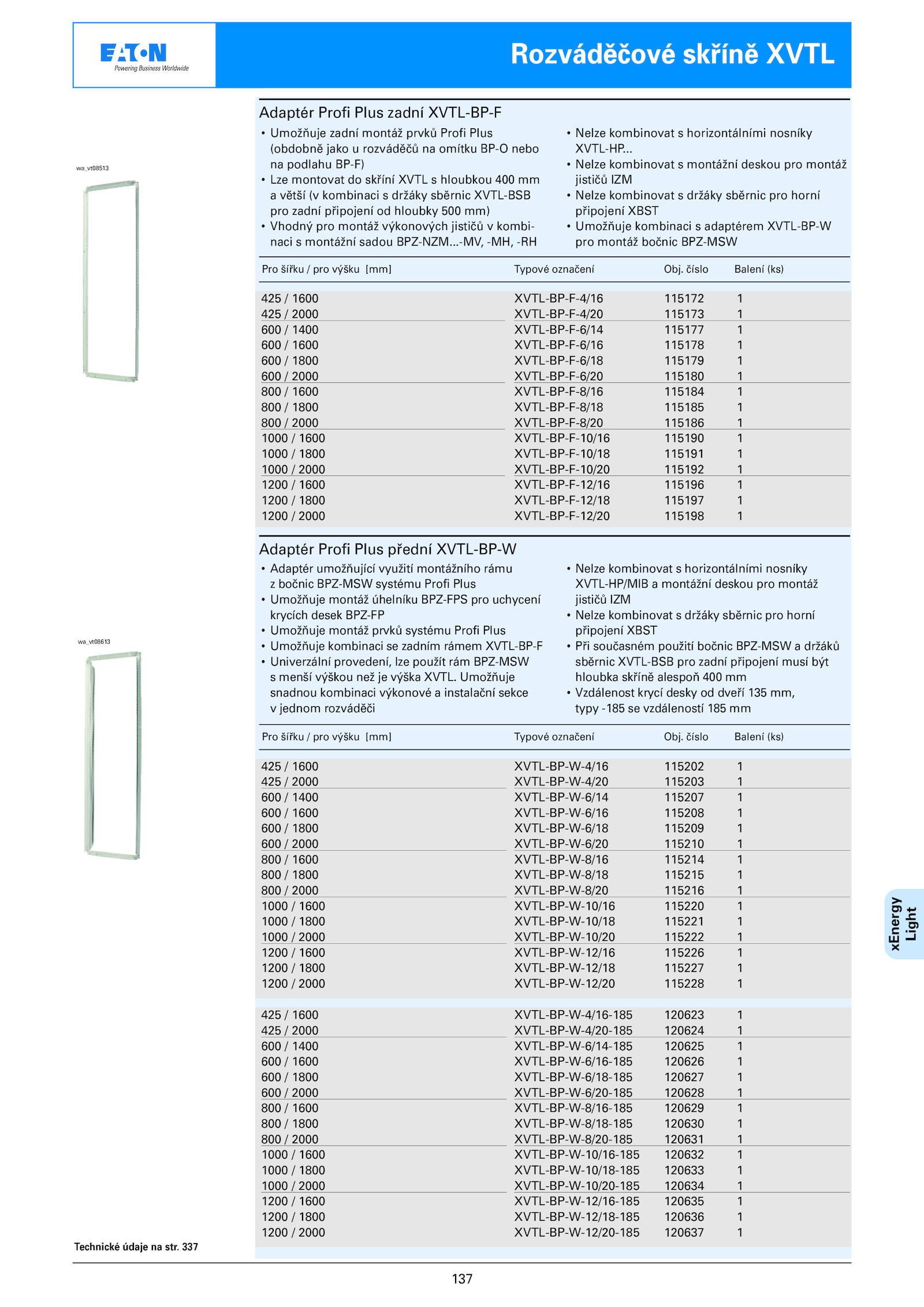

Strana 139 z 371
Poznámky redaktora
137
Technické údaje str..-MV, -MH, -RH
• Nelze kombinovat horizontálními nosníky
XVTL-HP.. 337
Rozváděčové skříně XVTL
xEnergy
Light
425 1600
425 2000
600 1400
600 1600
600 1800
600 2000
800 1600
800 1800
800 2000
1000 1600
1000 1800
1000 2000
1200 1600
1200 1800
1200 2000
XVTL-BP-W-4/16 115202 1
XVTL-BP-W-4/20 115203 1
XVTL-BP-W-6/14 115207 1
XVTL-BP-W-6/16 115208 1
XVTL-BP-W-6/18 115209 1
XVTL-BP-W-6/20 115210 1
XVTL-BP-W-8/16 115214 1
XVTL-BP-W-8/18 115215 1
XVTL-BP-W-8/20 115216 1
XVTL-BP-W-10/16 115220 1
XVTL-BP-W-10/18 115221 1
XVTL-BP-W-10/20 115222 1
XVTL-BP-W-12/16 115226 1
XVTL-BP-W-12/18 115227 1
XVTL-BP-W-12/20 115228 1
425 1600
425 2000
600 1400
600 1600
600 1800
600 2000
800 1600
800 1800
800 2000
1000 1600
1000 1800
1000 2000
1200 1600
1200 1800
1200 2000
XVTL-BP-W-4/16-185 120623 1
XVTL-BP-W-4/20-185 120624 1
XVTL-BP-W-6/14-185 120625 1
XVTL-BP-W-6/16-185 120626 1
XVTL-BP-W-6/18-185 120627 1
XVTL-BP-W-6/20-185 120628 1
XVTL-BP-W-8/16-185 120629 1
XVTL-BP-W-8/18-185 120630 1
XVTL-BP-W-8/20-185 120631 1
XVTL-BP-W-10/16-185 120632 1
XVTL-BP-W-10/18-185 120633 1
XVTL-BP-W-10/20-185 120634 1
XVTL-BP-W-12/16-185 120635 1
XVTL-BP-W-12/18-185 120636 1
XVTL-BP-W-12/20-185 120637 1
Adaptér Profi Plus přední XVTL-BP-W
Pro šířku pro výšku [mm] Typové označení Obj.
• Nelze kombinovat montážní deskou pro montáž
jističů IZM
• Nelze kombinovat držáky sběrnic pro horní
připojení XBST
• Umožňuje kombinaci adaptérem XVTL-BP-W
pro montáž bočnic BPZ-MSW
wa_vt08513
wa_vt08613
.. číslo Balení (ks)
• Adaptér umožňující využití montážního rámu
z bočnic BPZ-MSW systému Profi Plus
• Umožňuje montáž úhelníku BPZ-FPS pro uchycení
krycích desek BPZ-FP
• Umožňuje montáž prvků systému Profi Plus
• Umožňuje kombinaci zadním rámem XVTL-BP-F
• Univerzální provedení, lze použít rám BPZ-MSW
s menší výškou než výška XVTL.. Umožňuje
snadnou kombinaci výkonové instalační sekce
v jednom rozváděči
• Nelze kombinovat horizontálními nosníky
XVTL-HP/MIB montážní deskou pro montáž
jističů IZM
• Nelze kombinovat držáky sběrnic pro horní
připojení XBST
• Při současném použití bočnic BPZ-MSW držáků
sběrnic XVTL-BSB pro zadní připojení musí být
hloubka skříně alespoň 400 mm
• Vzdálenost krycí desky dveří 135 mm,
typy -185 vzdáleností 185 mm
425 1600
425 2000
600 1400
600 1600
600 1800
600 2000
800 1600
800 1800
800 2000
1000 1600
1000 1800
1000 2000
1200 1600
1200 1800
1200 2000
XVTL-BP-F-4/16 115172 1
XVTL-BP-F-4/20 115173 1
XVTL-BP-F-6/14 115177 1
XVTL-BP-F-6/16 115178 1
XVTL-BP-F-6/18 115179 1
XVTL-BP-F-6/20 115180 1
XVTL-BP-F-8/16 115184 1
XVTL-BP-F-8/18 115185 1
XVTL-BP-F-8/20 115186 1
XVTL-BP-F-10/16 115190 1
XVTL-BP-F-10/18 115191 1
XVTL-BP-F-10/20 115192 1
XVTL-BP-F-12/16 115196 1
XVTL-BP-F-12/18 115197 1
XVTL-BP-F-12/20 115198 1
Adaptér Profi Plus zadní XVTL-BP-F
Pro šířku pro výšku [mm] Typové označení Obj. číslo Balení (ks)
• Umožňuje zadní montáž prvků Profi Plus
(obdobně jako rozváděčů omítku BP-O nebo
na podlahu BP-F)
• Lze montovat skříní XVTL hloubkou 400 mm
a větší kombinaci držáky sběrnic XVTL-BSB
pro zadní připojení hloubky 500 mm)
• Vhodný pro montáž výkonových jističů kombi-
naci montážní sadou BPZ-NZM
