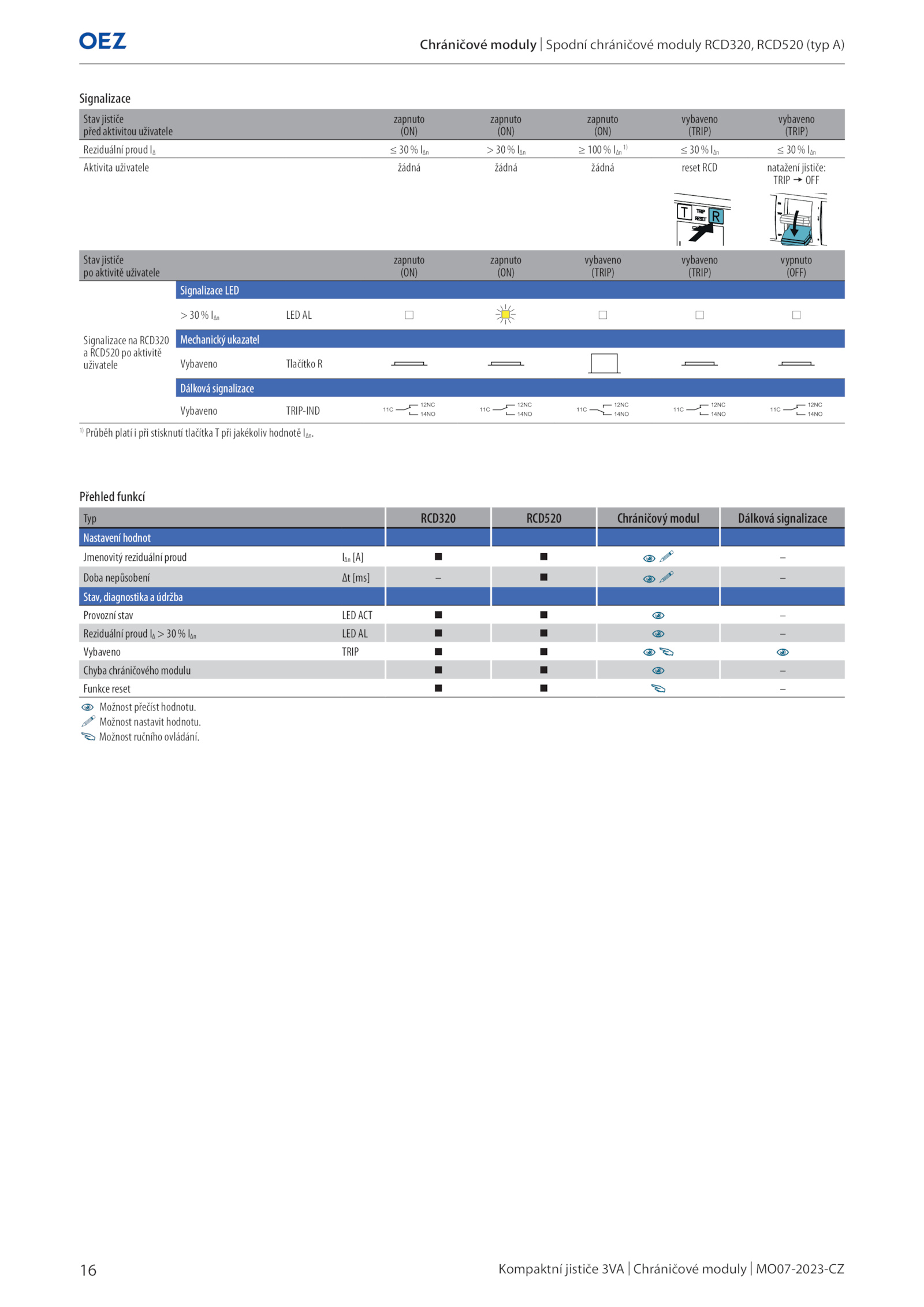

Chráničové moduly Spodní chráničové moduly RCD320, RCD520 (typ A)
.
Možnost nastavit hodnotu.Kompaktní jističe 3VA Chráničové moduly MO07-2023-CZ
16
Přehled funkcí
Signalizace
Typ RCD320 RCD520 Chráničový modul Dálková signalizace
Nastavení hodnot
Jmenovitý reziduální proud IΔn [A] –
Doba nepůsobení [ms] –
Stav, diagnostika údržba
Provozní stav LED ACT –
Reziduální proud 30% IΔn LED –
Vybaveno TRIP n
Chyba chráničového modulu –
Funkce reset –
Možnost přečíst hodnotu.
Možnost ručního ovládání.
Stav jističe
před aktivitou uživatele
zapnuto
(ON)
zapnuto
(ON)
zapnuto
(ON)
vybaveno
(TRIP)
vybaveno
(TRIP)
Reziduální proud 30% IΔn 30% IΔn 100% IΔn
1)
≤ 30% IΔn 30% IΔn
Aktivita uživatele žádná žádná žádná reset RCD natažení jističe:
TRIP OFF
Stav jističe
po aktivitě uživatele
zapnuto
(ON)
zapnuto
(ON)
vybaveno
(TRIP)
vybaveno
(TRIP)
vypnuto
(OFF)
Signalizace RCD320
a RCD520 aktivitě
uživatele
Signalizace LED
> 30% IΔn LED AL
Mechanický ukazatel
Vybaveno Tlačítko R
Dálková signalizace
Vybaveno TRIP-IND
1)
Průběh platí při stisknutí tlačítkaT při jakékoliv hodnotě IΔn
