Bezšroubové svorky PUSH-IN

| Kategorie: Katalog  | Tento dokument chci!

Vydal: ELEKTRO,výrobní družstvo v Bečově nad Teplou

Strana 4 z 32







Poznámky redaktora

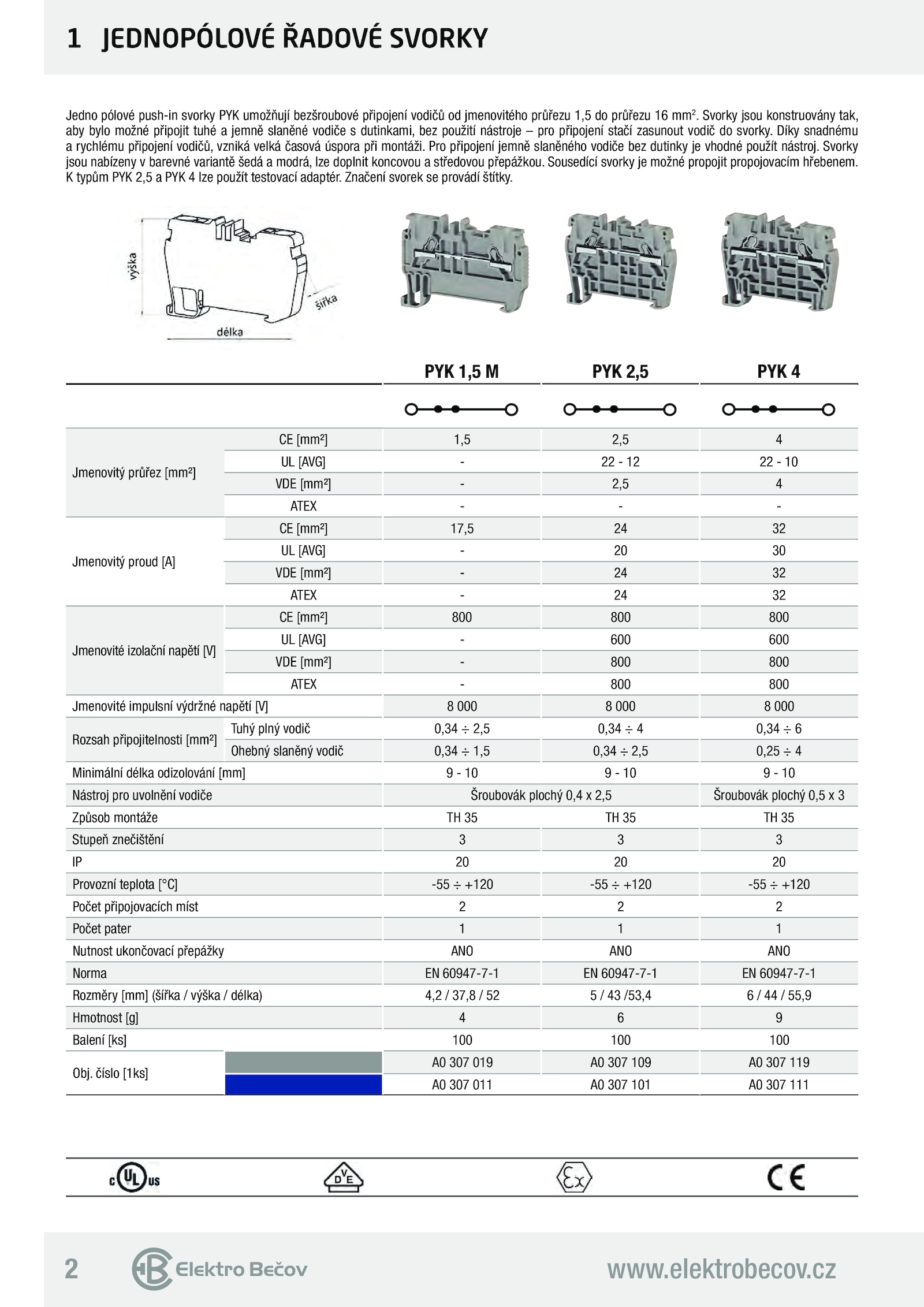

cz Jedno pólové push-in svorky PYK umožňují bezšroubové připojení vodičů jmenovitého průřezu 1,5 průřezu mm2 .www. Svorky jsou konstruovány tak, aby bylo možné připojit tuhé jemně slaněné vodiče dutinkami, bez použití nástroje pro připojení stačí zasunout vodič svorky. Díky snadnému a rychlému připojení vodičů, vzniká velká časová úspora při montáži. Svorky jsou nabízeny barevné variantě šedá modrá, lze doplnit koncovou středovou přepážkou. Sousedící svorky možné propojit propojovacím hřebenem. Pro připojení jemně slaněného vodiče bez dutinky vhodné použít nástroj. Značení svorek provádí štítky. K typům PYK 2,5 PYK lze použít testovací adaptér. 1 JEDNOPÓLOVÉ ŘADOVÉ SVORKY PYK 1,5 PYK 2,5 PYK 4 Jmenovitý průřez [mm²] CE [mm²] 1,5 2,5 4 UL [AVG] 10 VDE [mm²] 2,5 4 ATEX - Jmenovitý proud [A] CE [mm²] 17,5 32 UL [AVG] 30 VDE [mm²] 32 ATEX 32 Jmenovité izolační napětí [V] CE [mm²] 800 800 800 UL [AVG] 600 600 VDE [mm²] 800 800 ATEX 800 800 Jmenovité impulsní výdržné napětí [V] 000 000 000 Rozsah připojitelnosti [mm²] Tuhý plný vodič 0,34 2,5 0,34 0,34 6 Ohebný slaněný vodič 0,34 1,5 0,34 2,5 0,25 4 Minimální délka odizolování [mm] 10 Nástroj pro uvolnění vodiče Šroubovák plochý 0,4 2,5 Šroubovák plochý 0,5 3 Způsob montáže 35 Stupeň znečištění 3 IP 20 Provozní teplota [°C] -55 +120 -55 +120 -55 +120 Počet připojovacích míst 2 Počet pater 1 Nutnost ukončovací přepážky ANO ANO ANO Norma 60947-7-1 60947-7-1 60947-7-1 Rozměry [mm] (šířka výška délka) 4,2 37,8 /53,4 55,9 Hmotnost [g] 9 Balení [ks] 100 100 100 Obj. číslo [1ks] A0 307 019 307 109 307 119 A0 307 011 307 101 307 111 .elektrobecov
