Konstrukce
(počet drátů průměr)
Construction
(number of
wires diameter)
Činný odpor při °C
DC resistance (max.)
holé
plain
pokovené
plated
holé
plain
pokovené
plated
mm2 Ω/km Ω/km Ω/km Ω/km
0,35 12×0,20 59,3 61,0 19×0,15 56,5 58,13
0,5 16×0,20 39,0 40,1 28×0,15 39,0 40,1
0,75 24×0,20 26,0 26,7 42×0,15 26,0 26,7
1 32×0,20 19,5 20,0 56×0,15 19,5 20,0
1,5 30×0,25 13,3 13,7 84×0,15 13,3 13,7
2,5 50×0,25 7,98 8,21 140×0,15 7,98 8,21
4 56×0,30 4,95 5,09 224×0,15 4,95 5,09
6 84×0,30 3,3 3,39 192×0,20 3,3 3,39
10 80×0,40 1,91 1,95 320×0,20 1,91 1,95
16 126×0,40 1,21 1,24 512×0,20 1,21 1,24
25 196×0,40 0,78 0,795 800×0,20 0,78 0,795
35 278×0,40 0,554 0,565 1120×0,20 0,554 0,565
50 399×0,40 0,386 0,393 705×0,30 0,386 0,393
70 361×0,50 0,272 0,277 990×0,30 0,272 0,277
95 475×0,50 0,206 0,21 1340×0,30 0,206 0,21
120 614×0,50 0,161 0,164 1690×0,30 0,161 0,164
150 765×0,50 0,129 0,132 2123×0,30 0,129 0,132
Poznámka: Průřez 0,35 mm2 norma ČSN 60228 neobsahuje, je-li použit, specifikován podnikovými standardy NKT�
Note: There cross-section 0,35 mm2 ČSN 60228 when used, specified company standards�
Uvedený přehled slouží získání základní orientace pouze informativní charakter�
The above list intended provide basic information and merely informative�
.14

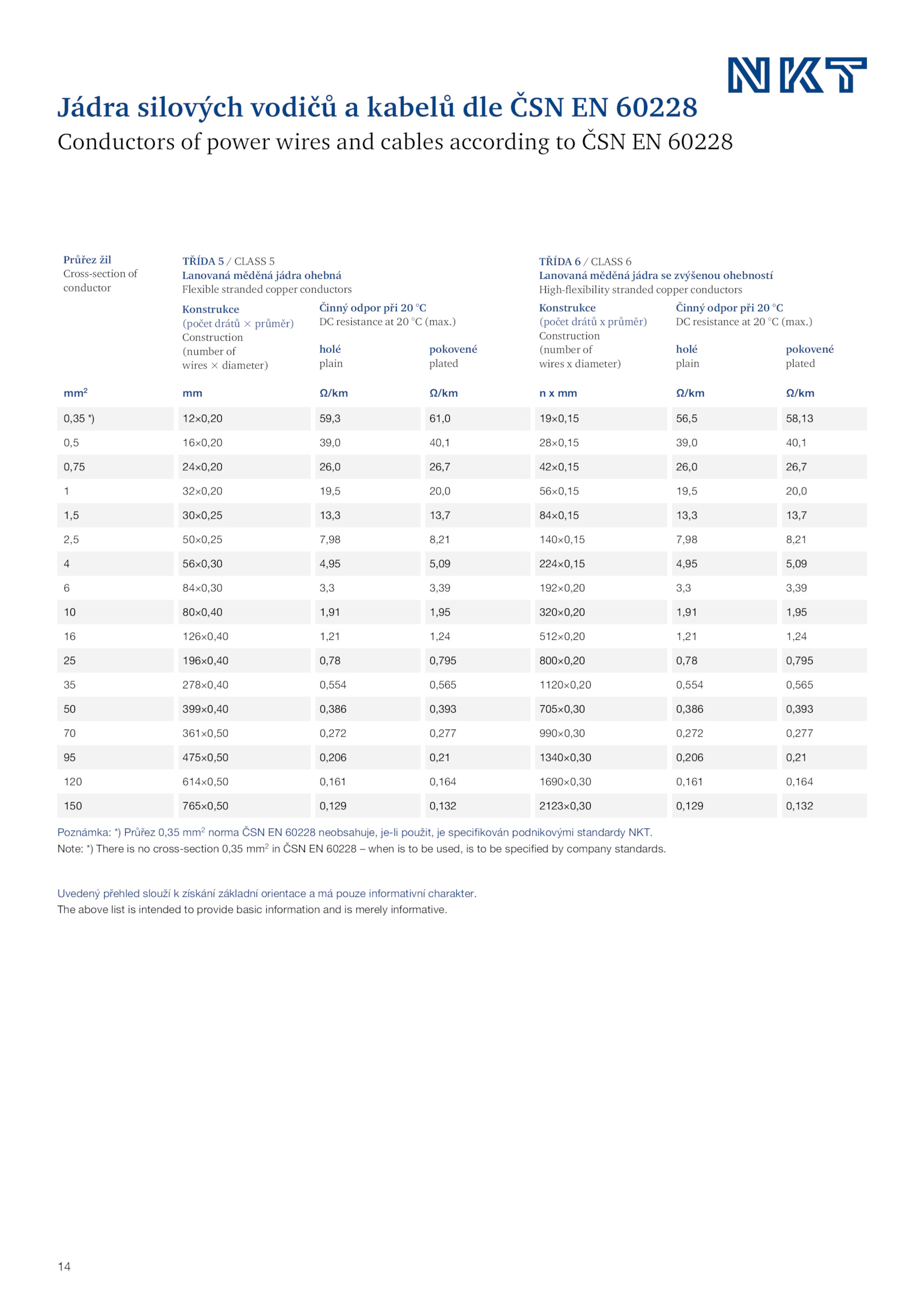

Jádra silových vodičů kabelů dle ČSN 60228
Conductors power wires and cables according ČSN 60228
Průřez žil
Cross-section of
conductor
TŘÍDA CLASS 5
Lanovaná měděná jádra ohebná
Flexible stranded copper conductors
TŘÍDA CLASS 6
Lanovaná měděná jádra zvýšenou ohebností
High-flexibility stranded copper conductors
Konstrukce
(počet drátů průměr)
Construction
(number of
wires diameter)
Činný odpor při °C
DC resistance (max
