Bezhalogenové vodiče a kabely nkt

| Kategorie: Katalog  | Tento dokument chci!

Vydal: nkt cables s.r.o.

Strana 15 z 136







Poznámky redaktora

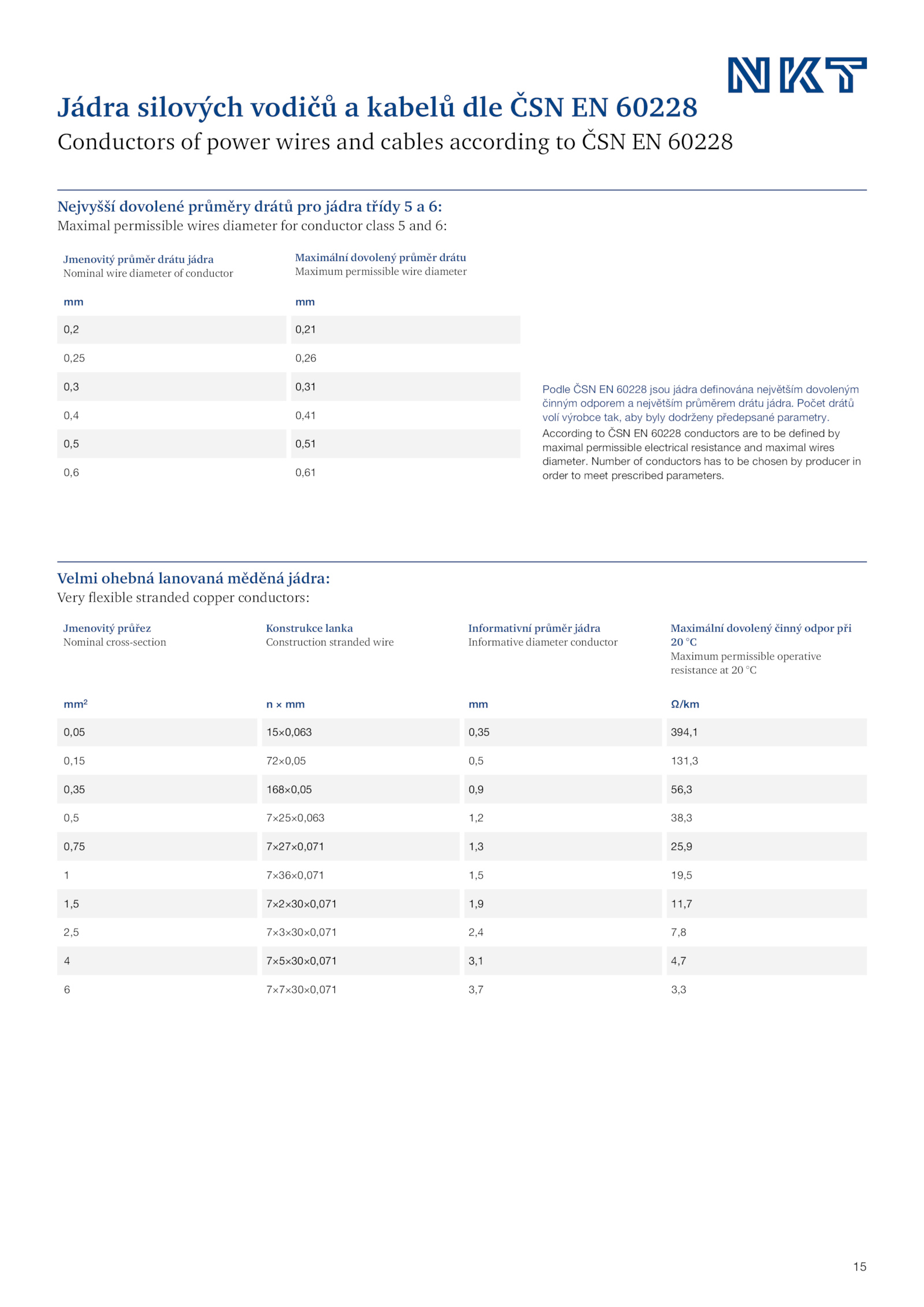

15 Jádra silových vodičů kabelů dle ČSN 60228 Conductors power wires and cables according ČSN 60228 Nejvyšší dovolené průměry drátů pro jádra třídy 6: Maximal permissible wires diameter for conductor class and 6: Velmi ohebná lanovaná měděná jádra: Very flexible stranded copper conductors: Jmenovitý průměr drátu jádra Nominal wire diameter conductor Maximální dovolený průměr drátu Maximum permissible wire diameter mm mm 0,2 0,21 0,25 0,26 0,3 0,31 0,4 0,41 0,5 0,51 0,6 0,61 Jmenovitý průřez Nominal cross-section Konstrukce lanka Construction stranded wire Informativní průměr jádra Informative diameter conductor Maximální dovolený činný odpor při 20 °C Maximum permissible operative resistance °C mm2 Ω/km 0,05 15×0,063 0,35 394,1 0,15 72×0,05 0,5 131,3 0,35 168×0,05 0,9 56,3 0,5 7×25×0,063 1,2 38,3 0,75 7×27×0,071 1,3 25,9 1 7×36×0,071 1,5 19,5 1,5 7×2×30×0,071 1,9 11,7 2,5 7×3×30×0,071 2,4 7,8 4 7×5×30×0,071 3,1 4,7 6 7×7×30×0,071 3,7 3,3 Podle ČSN 60228 jsou jádra definována největším dovoleným činným odporem největším průměrem drátu jádra� Počet drátů volí výrobce tak, aby byly dodrženy předepsané parametry� According ČSN 60228 conductors are defined by maximal permissible electrical resistance and maximal wires diameter� Number conductors has chosen producer in order meet prescribed parameters�
