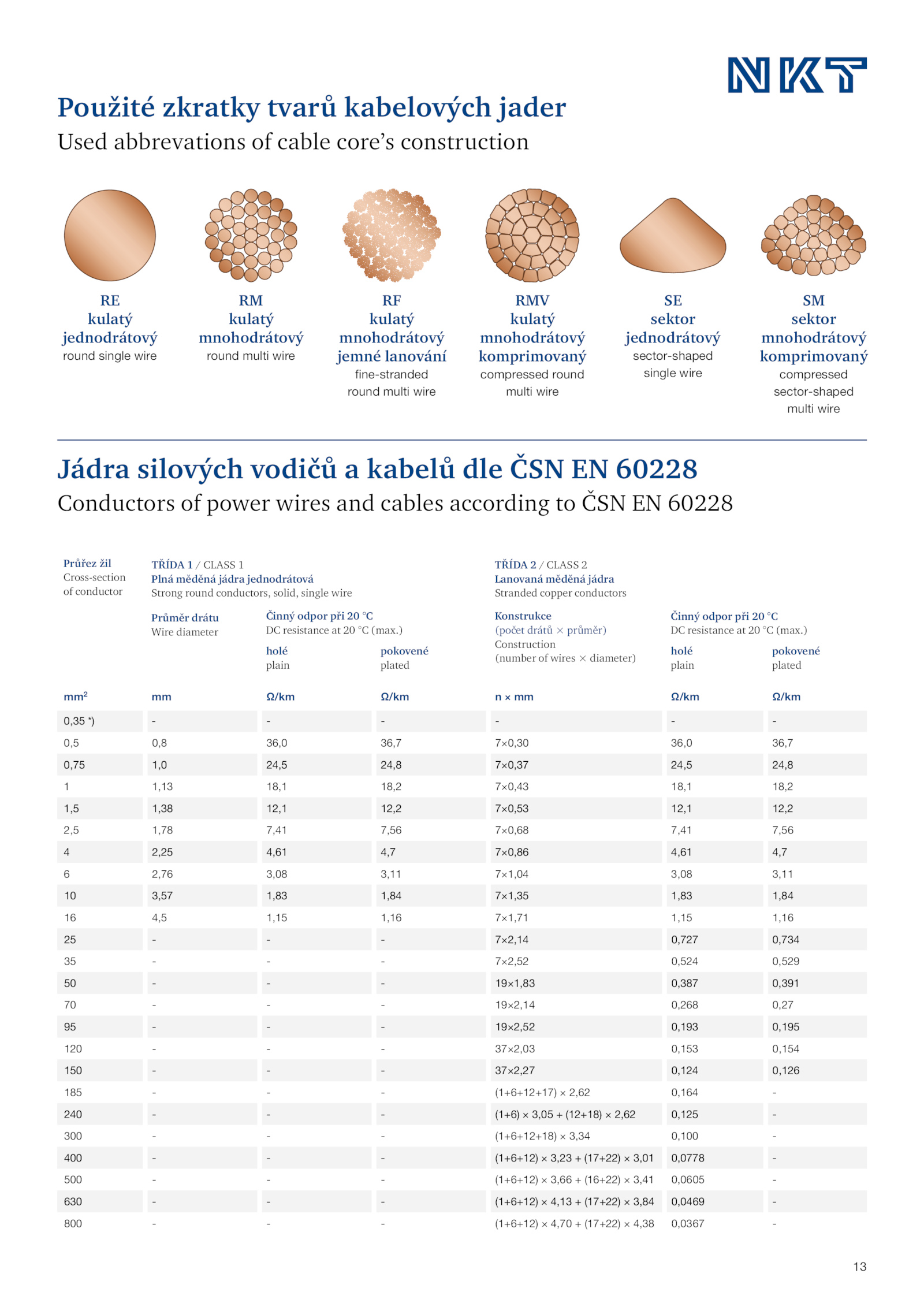

Použité zkratky tvarů kabelových jader
Used abbrevations cable core’s construction
RE
kulatý
jednodrátový
round single wire
RM
kulatý
mnohodrátový
round multi wire
RF
kulatý
mnohodrátový
jemné lanování
fine-stranded
round multi wire
RMV
kulatý
mnohodrátový
komprimovaný
compressed round
multi wire
SE
sektor
jednodrátový
sector-shaped
single wire
SM
sektor
mnohodrátový
komprimovaný
compressed
sector-shaped
multi wire
Jádra silových vodičů kabelů dle ČSN 60228
Conductors power wires and cables according ČSN 60228
Průřez žil
Cross-section
of conductor
TŘÍDA CLASS 1
Plná měděná jádra jednodrátová
Strong round conductors, solid, single wire
TŘÍDA CLASS 2
Lanovaná měděná jádra
Stranded copper conductors
Průměr drátu
Wire diameter
Činný odpor při °C
DC resistance (max.)
Konstrukce
(počet drátů průměr)
Construction
(number wires diameter)
Činný odpor při °C
DC resistance (max.)
holé
plain
pokovené
plated
holé
plain
pokovené
plated
mm2 Ω/km Ω/km Ω/km Ω/km
0,35 -
0,5 0,8 36,0 36,7 7×0,30 36,0 36,7
0,75 1,0 24,5 24,8 7×0,37 24,5 24,8
1 1,13 18,1 18,2 7×0,43 18,1 18,2
1,5 1,38 12,1 12,2 7×0,53 12,1 12,2
2,5 1,78 7,41 7,56 7×0,68 7,41 7,56
4 2,25 4,61 4,7 7×0,86 4,61 4,7
6 2,76 3,08 3,11 7×1,04 3,08 3,11
10 3,57 1,83 1,84 7×1,35 1,83 1,84
16 4,5 1,15 1,16 7×1,71 1,15 1,16
25 7×2,14 0,727 0,734
35 7×2,52 0,524 0,529
50 19×1,83 0,387 0,391
70 19×2,14 0,268 0,27
95 19×2,52 0,193 0,195
120 37×2,03 0,153 0,154
150 37×2,27 0,124 0,126
185 (1+6+12+17) 2,62 0,164 -
240 (1+6) 3,05 (12+18) 2,62 0,125 -
300 (1+6+12+18) 3,34 0,100 -
400 (1+6+12) 3,23 (17+22) 3,01 0,0778 -
500 (1+6+12) 3,66 (16+22) 3,41 0,0605 -
630 (1+6+12) 4,13 (17+22) 3,84 0,0469 -
800 (1+6+12) 4,70 (17+22) 4,38 0,0367
