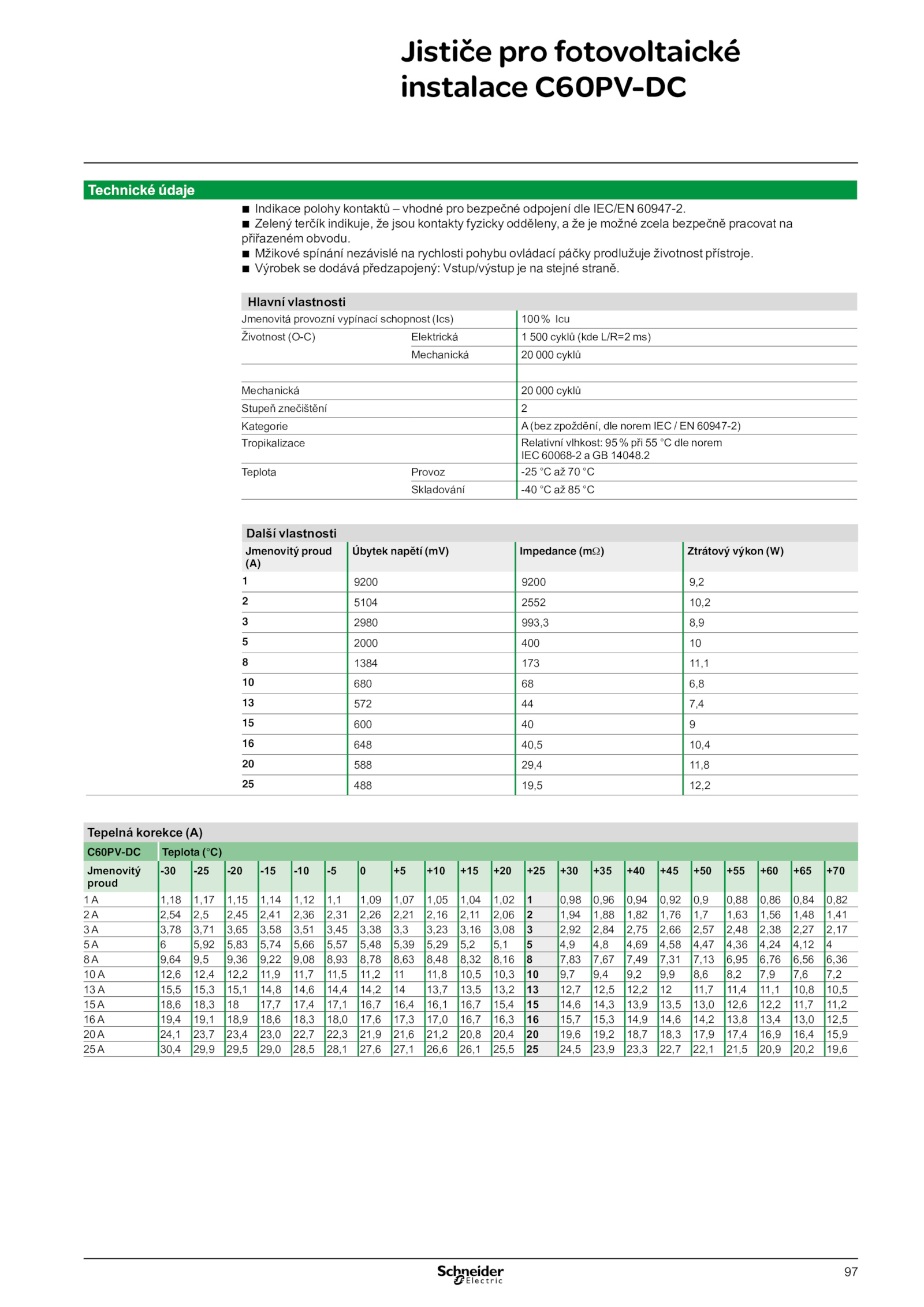

Jističe pro fotovoltaické
instalace C60PV-DC
Technické údaje
b
b Indikace polohy kontaktů vhodné pro bezpečné odpojení dle IEC/EN 60947-2.
b
b Mžikové spínání nezávislé rychlosti pohybu ovládací páčky prodlužuje životnost přístroje.
Hlavní vlastnosti
Jmenovitá provozní vypínací schopnost (Ics) 100% Icu
Životnost (O-C) Elektrická 500 cyklů (kde L/R=2 ms)
Mechanická 000 cyklů
Mechanická 000 cyklů
Stupeň znečištění 2
Kategorie (bez zpoždění, dle norem IEC 60947-2)
Tropikalizace Relativní vlhkost: 95% při dle norem
IEC 60068-2 14048.
b
b Výrobek dodává předzapojený: Vstup/výstup stejné straně.2
Teplota Provoz -25 °C
Skladování -40 °C
Další vlastnosti
Jmenovitý proud
(A)
Úbytek napětí (mV) Impedance (mΩ) Ztrátový výkon (W)
1 9200 9200 9,2
2 5104 2552 10,2
3 2980 993,3 8,9
5 2000 400 10
8 1384 173 11,1
10 680 6,8
13 572 7,4
15 600 9
16 648 40,5 10,4
20 588 29,4 11,8
25 488 19,5 12,2
Tepelná korekce (A)
C60PV-DC Teplota (°C)
Jmenovitý
proud
-30 -25 -20 -15 -10 +10 +15 +20 +25 +30 +35 +40 +45 +50 +55 +60 +65 +70
1 1,18 1,17 1,15 1,14 1,12 1,1 1,09 1,07 1,05 1,04 1,02 0,98 0,96 0,94 0,92 0,9 0,88 0,86 0,84 0,82
2 2,54 2,5 2,45 2,41 2,36 2,31 2,26 2,21 2,16 2,11 2,06 1,94 1,88 1,82 1,76 1,7 1,63 1,56 1,48 1,41
3 3,78 3,71 3,65 3,58 3,51 3,45 3,38 3,3 3,23 3,16 3,08 2,92 2,84 2,75 2,66 2,57 2,48 2,38 2,27 2,17
5 5,92 5,83 5,74 5,66 5,57 5,48 5,39 5,29 5,2 5,1 4,9 4,8 4,69 4,58 4,47 4,36 4,24 4,12 4
8 9,64 9,5 9,36 9,22 9,08 8,93 8,78 8,63 8,48 8,32 8,16 7,83 7,67 7,49 7,31 7,13 6,95 6,76 6,56 6,36
10 12,6 12,4 12,2 11,9 11,7 11,5 11,2 11,8 10,5 10,3 9,7 9,4 9,2 9,9 8,6 8,2 7,9 7,6 7,2
13 15,5 15,3 15,1 14,8 14,6 14,4 14,2 13,7 13,5 13,2 12,7 12,5 12,2 11,7 11,4 11,1 10,8 10,5
15 18,6 18,3 17,7 17,4 17,1 16,7 16,4 16,1 16,7 15,4 14,6 14,3 13,9 13,5 13,0 12,6 12,2 11,7 11,2
16 19,4 19,1 18,9 18,6 18,3 18,0 17,6 17,3 17,0 16,7 16,3 15,7 15,3 14,9 14,6 14,2 13,8 13,4 13,0 12,5
20 24,1 23,7 23,4 23,0 22,7 22,3 21,9 21,6 21,2 20,8 20,4 19,6 19,2 18,7 18,3 17,9 17,4 16,9 16,4 15,9
25 30,4 29,9 29,5 29,0 28,5 28,1 27,6 27,1 26,6 26,1 25,5 24,5 23,9 23,3 22,7 22,1 21,5 20,9 20,2 19,6
97
.
b
b Zelený terčík indikuje, jsou kontakty fyzicky odděleny, možné zcela bezpečně pracovat na
přiřazeném obvodu
