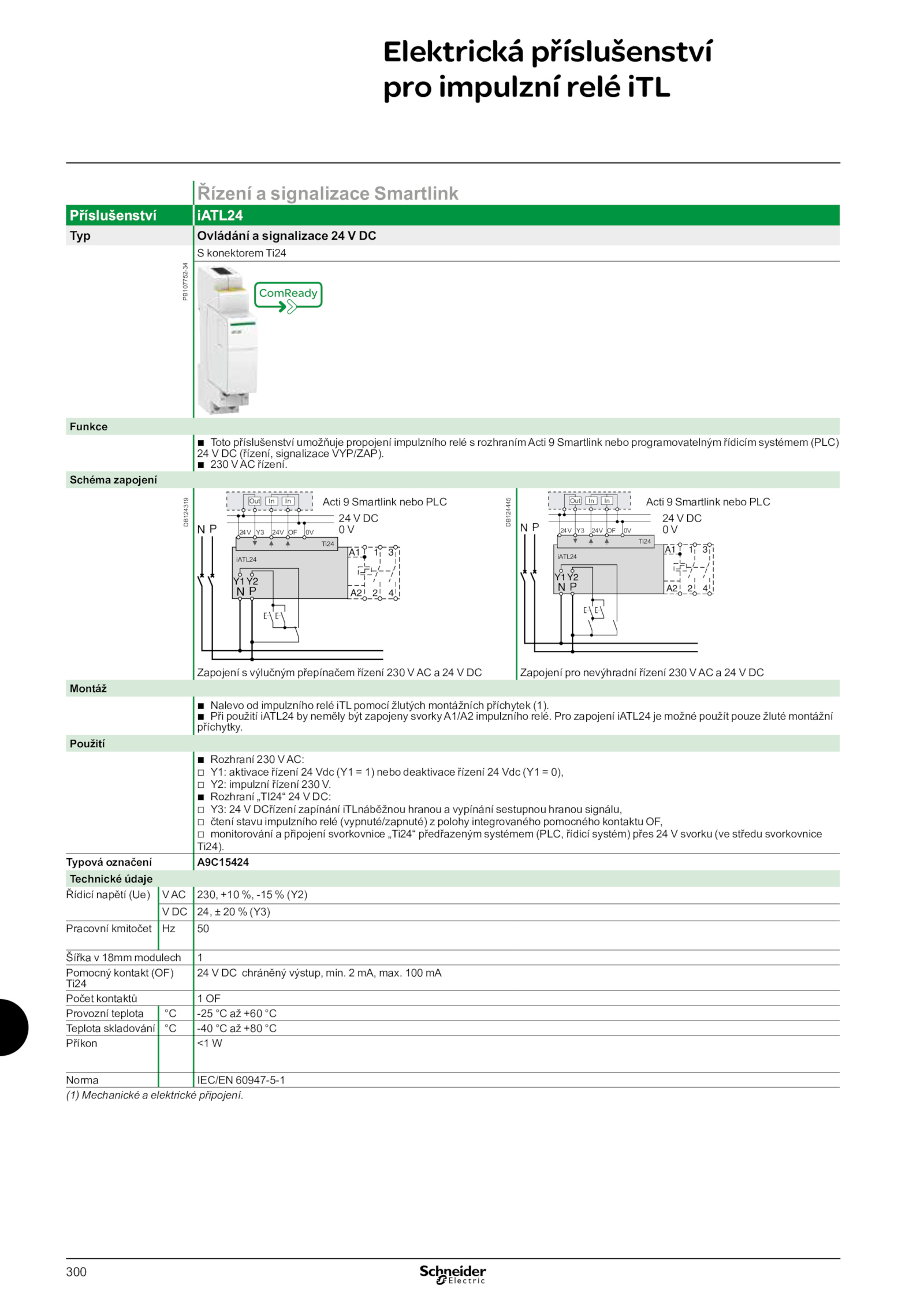

Elektrická příslušenství
pro impulzní relé iTL
Řízení signalizace Smartlink
Příslušenství iATL24
Typ Ovládání signalizace DC
S konektorem Ti24
Funkce
b
b Toto příslušenství umožňuje propojení impulzního relé rozhraním Acti Smartlink nebo programovatelným řídicím systémem (PLC)
24 (řízení, signalizace VYP/ZAP). mA, max.
b
b Rozhraní „TI24“ DC:
v
v Y3: DCřízení zapínání iTLnáběžnou hranou vypínání sestupnou hranou signálu,
v
v čtení stavu impulzního relé (vypnuté/zapnuté) polohy integrovaného pomocného kontaktu OF,
v
v monitorování připojení svorkovnice „Ti24“ předřazeným systémem (PLC, řídicí systém) přes svorku (ve středu svorkovnice
Ti24).
b
b Při použití iATL24 neměly být zapojeny svorky A1/A2 impulzního relé.
PB107752-34
DB124319
DB124445
24 DC
0 V
Acti Smartlink nebo PLC
24 DC
0 V
Acti Smartlink nebo PLC
. Pro zapojení iATL24 možné použít pouze žluté montážní
příchytky.
Použití
b
b Rozhraní 230 AC:
v
v Y1: aktivace řízení Vdc (Y1 nebo deaktivace řízení Vdc (Y1 0),
v
v Y2: impulzní řízení 230 V.
b
b 230 řízení. 100 mA
Počet kontaktů OF
Provozní teplota -25 +60 °C
Teplota skladování -40 +80 °C
Příkon W
Norma IEC/EN 60947-5-1
(1) Mechanické elektrické připojení.
Schéma zapojení
In In
Out
24V 24V 0V
Ti24
Y3
P
P
iATL24
In In
Out
24V 24V 0V
Ti24
Y3
P
P
iATL24
Zapojení výlučným přepínačem řízení 230 Zapojení pro nevýhradní řízení 230 DC
Montáž
b
b Nalevo impulzního relé iTL pomocí žlutých montážních příchytek (1).
Typová označení A9C15424
Technické údaje
Řídicí napětí (Ue) 230, +10 -15 (Y2)
V 24, (Y3)
Pracovní kmitočet 50
Šířka 18mm modulech 1
Pomocný kontakt (OF)
Ti24
24 chráněný výstup, min
