7,02
Typová
označení
6 modulů A9XPH106 –
12 modulů A9XPH112 A9XPH212 A9XPH312 A9XPH412 A9XPH512 –
18 modulů A9XPH518 –
24 modulů A9XPH124 A9XPH224 A9XPH324 A9XPH424 A9XPH524 –
1 (boční
krytky nejsou součástí)
A9XPH157 A9XPH257 A9XPH357 A9XPH457 A9XPH557 A9XAH157 A9XAH257 A9XAH357 A9XAH457
Příslušenství (volitelné) –
Balení (ks) 1
Technické údaje
Jmenovité napětí (Ue) 415 V
Izolační napětí (Ui) 500 V
Přípustný proud při 100 A
Výdržný zkratový proud Kompatibilní vypínací schopností modulárních jističů Schneider Electric
Požární odolnost dle IEC 695-2-1 Samozhášivý 960 s
Normy IEC 60947-7-1, IEC 61439-2
Barva RAL 7016 (antracitově šedá)

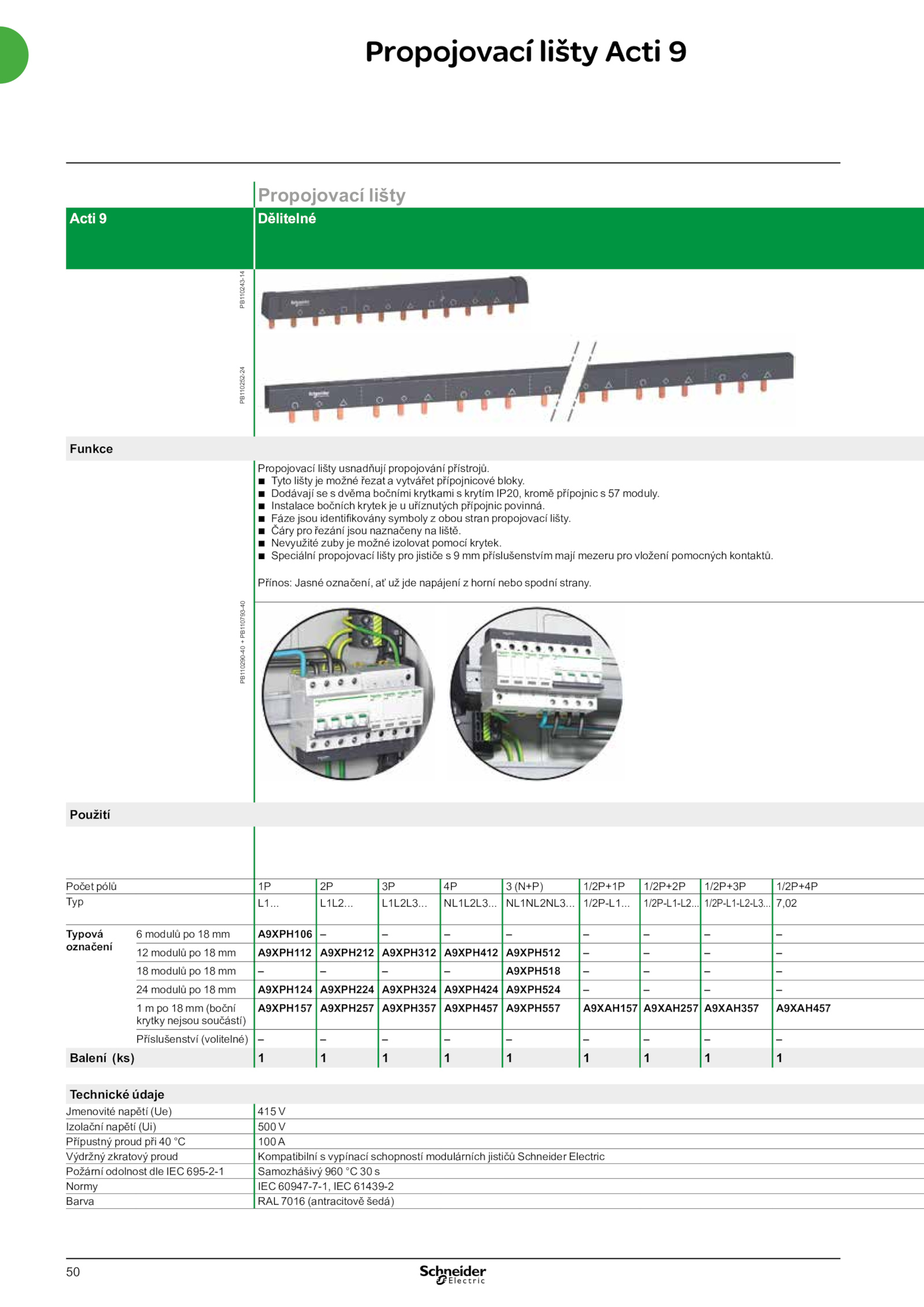

Propojovací lišty Acti 9
PB110290-40
+
PB110793-40
PB110243-14
PB110252-24
.
b
b Speciální propojovací lišty pro jističe příslušenstvím mají mezeru pro vložení pomocných kontaktů..
Přínos: Jasné označení, jde napájení horní nebo spodní strany..
b
b Nevyužité zuby možné izolovat pomocí krytek. 1/2P-L1-L2.....
b
b Fáze jsou identifikovány symboly obou stran propojovací lišty.50
Propojovací lišty
Acti Dělitelné
Funkce
Propojovací lišty usnadňují propojování přístrojů... L1L2.. 1/2P-L1..
b
b Čáry pro řezání jsou naznačeny liště..
b
b Dodávají dvěma bočními krytkami krytím IP20, kromě přípojnic moduly..
b
b Tyto lišty možné řezat vytvářet přípojnicové bloky. NL1NL2NL3... NL1L2L3..
Použití
Počet pólů (N+P) 1/2P+1P 1/2P+2P 1/2P+3P 1/2P+4P
Typ L1.
b
b Instalace bočních krytek uříznutých přípojnic povinná.. 1/2P-L1-L2-L3. L1L2L3
