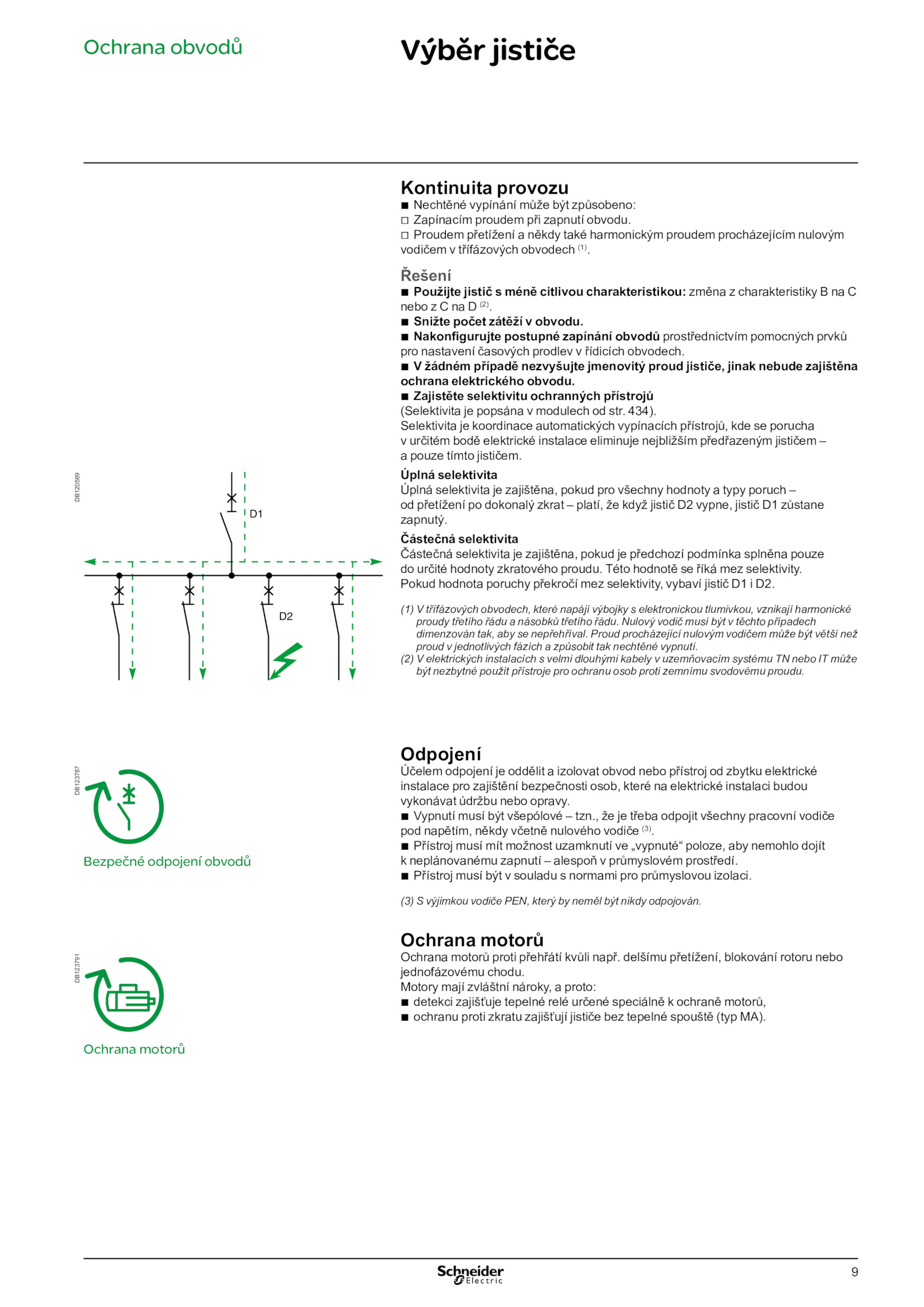

Odpojení Účelem odpojení oddělit izolovat obvod nebo přístroj zbytku elektrické instalace pro zajištění bezpečnosti osob, které elektrické instalaci budou vykonávat údržbu nebo opravy. b b Zajistěte selektivitu ochranných přístrojů (Selektivita popsána modulech str. b b Vypnutí musí být všepólové tzn. b b Přístroj musí mít možnost uzamknutí „vypnuté“ poloze, aby nemohlo dojít k neplánovanému zapnutí alespoň průmyslovém prostředí. 434). (2) elektrických instalacích velmi dlouhými kabely uzemňovacím systému nebo může být nezbytné použít přístroje pro ochranu osob proti zemnímu svodovému proudu. Motory mají zvláštní nároky, proto: b b detekci zajišťuje tepelné relé určené speciálně ochraně motorů, b b ochranu proti zkratu zajišťují jističe bez tepelné spouště (typ MA). b b žádném případě nezvyšujte jmenovitý proud jističe, jinak nebude zajištěna ochrana elektrického obvodu. (3) výjimkou vodiče PEN, který neměl být nikdy odpojován. Proud procházející nulovým vodičem může být větší než proud jednotlivých fázích způsobit tak nechtěné vypnutí. Selektivita koordinace automatických vypínacích přístrojů, kde porucha v určitém bodě elektrické instalace eliminuje nejbližším předřazeným jističem – a pouze tímto jističem. delšímu přetížení, blokování rotoru nebo jednofázovému chodu. Úplná selektivita Úplná selektivita zajištěna, pokud pro všechny hodnoty typy poruch – od přetížení dokonalý zkrat platí, když jistič vypne, jistič zůstane zapnutý. (1) třífázových obvodech, které napájí výbojky elektronickou tlumivkou, vznikají harmonické proudy třetího řádu násobků třetího řádu., třeba odpojit všechny pracovní vodiče pod napětím, někdy včetně nulového vodiče (3) . Pokud hodnota poruchy překročí mez selektivity, vybaví jistič D2. b b Snižte počet zátěží obvodu. Nulový vodič musí být těchto případech dimenzován tak, aby nepřehříval. DB123787 DB123791 DB120589 . b b Nakonfigurujte postupné zapínání obvodů prostřednictvím pomocných prvků pro nastavení časových prodlev řídicích obvodech. v v Proudem přetížení někdy také harmonickým proudem procházejícím nulovým vodičem třífázových obvodech (1) . Této hodnotě říká mez selektivity. Ochrana obvodů Výběr jističe Ochrana motorů Ochrana motorů proti přehřátí kvůli např.9 Bezpečné odpojení obvodů Ochrana motorů Kontinuita provozu b b Nechtěné vypínání může být způsobeno: v v Zapínacím proudem při zapnutí obvodu. Částečná selektivita Částečná selektivita zajištěna, pokud předchozí podmínka splněna pouze do určité hodnoty zkratového proudu. Řešení b b Použijte jistič méně citlivou charakteristikou: změna charakteristiky C nebo (2) . b b Přístroj musí být souladu normami pro průmyslovou izolaci
