Multimetry řady PM3200
Instalace zapojení (pokračování)

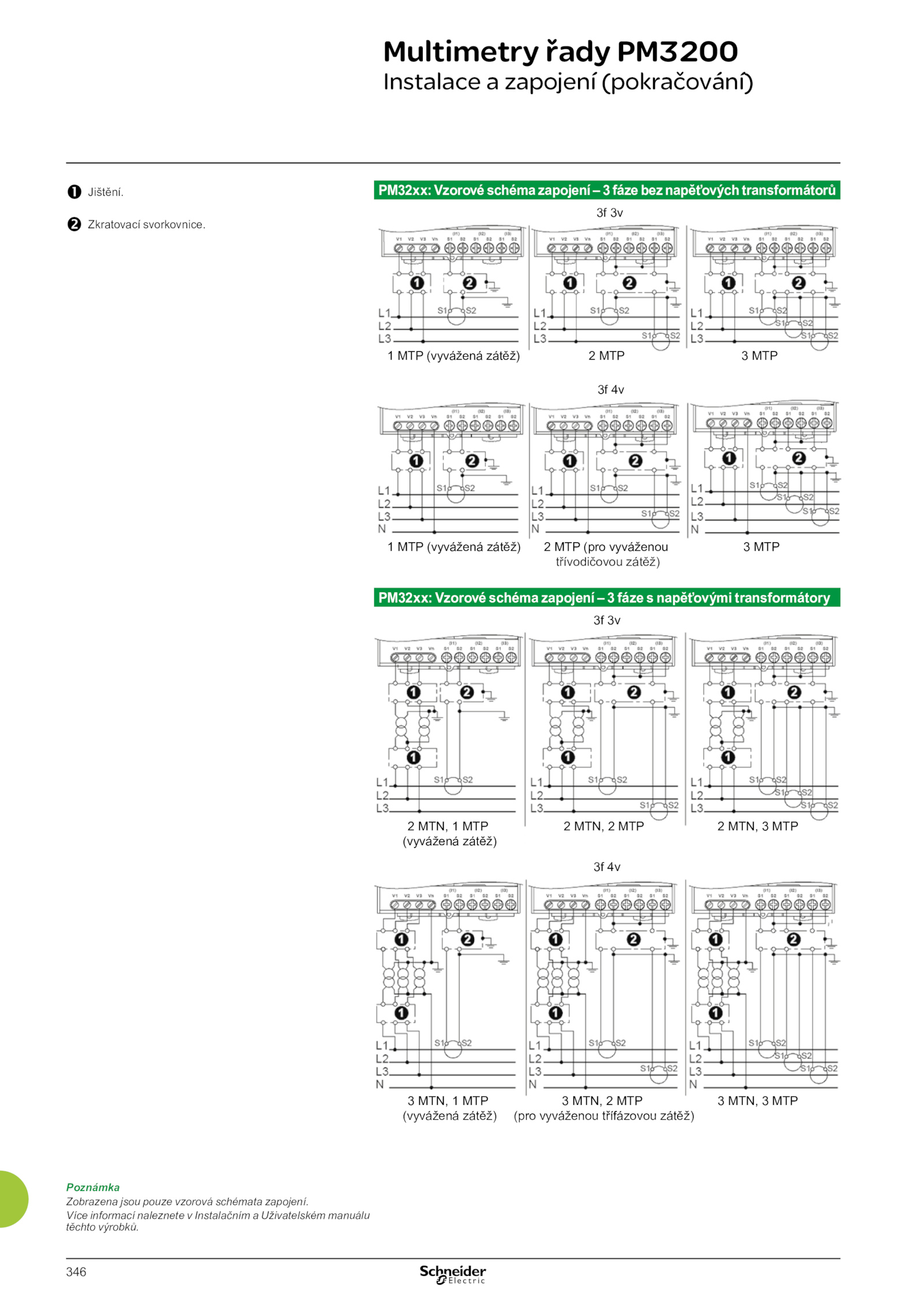

PM32xx: Vzorové schéma zapojení fáze bez napěťových transformátorů
3f 3v
1 MTP (vyvážená zátěž) MTP MTP
3f 4v
1 MTP (vyvážená zátěž) MTP (pro vyváženou
třívodičovou zátěž)
3 MTP
PM32xx: Vzorové schéma zapojení fáze napěťovými transformátory
3f 3v
2 MTN, MTP
(vyvážená zátěž)
2 MTN, MTP MTN, MTP
3f 4v
3 MTN, MTP
(vyvážená zátěž)
3 MTN, MTP
(pro vyváženou třífázovou zátěž)
3 MTN, MTP
Poznámka
Zobrazena jsou pouze vzorová schémata zapojení.
Zkratovací svorkovnice.
Více informací naleznete Instalačním Uživatelském manuálu
těchto výrobků.
346
.
Jištění
