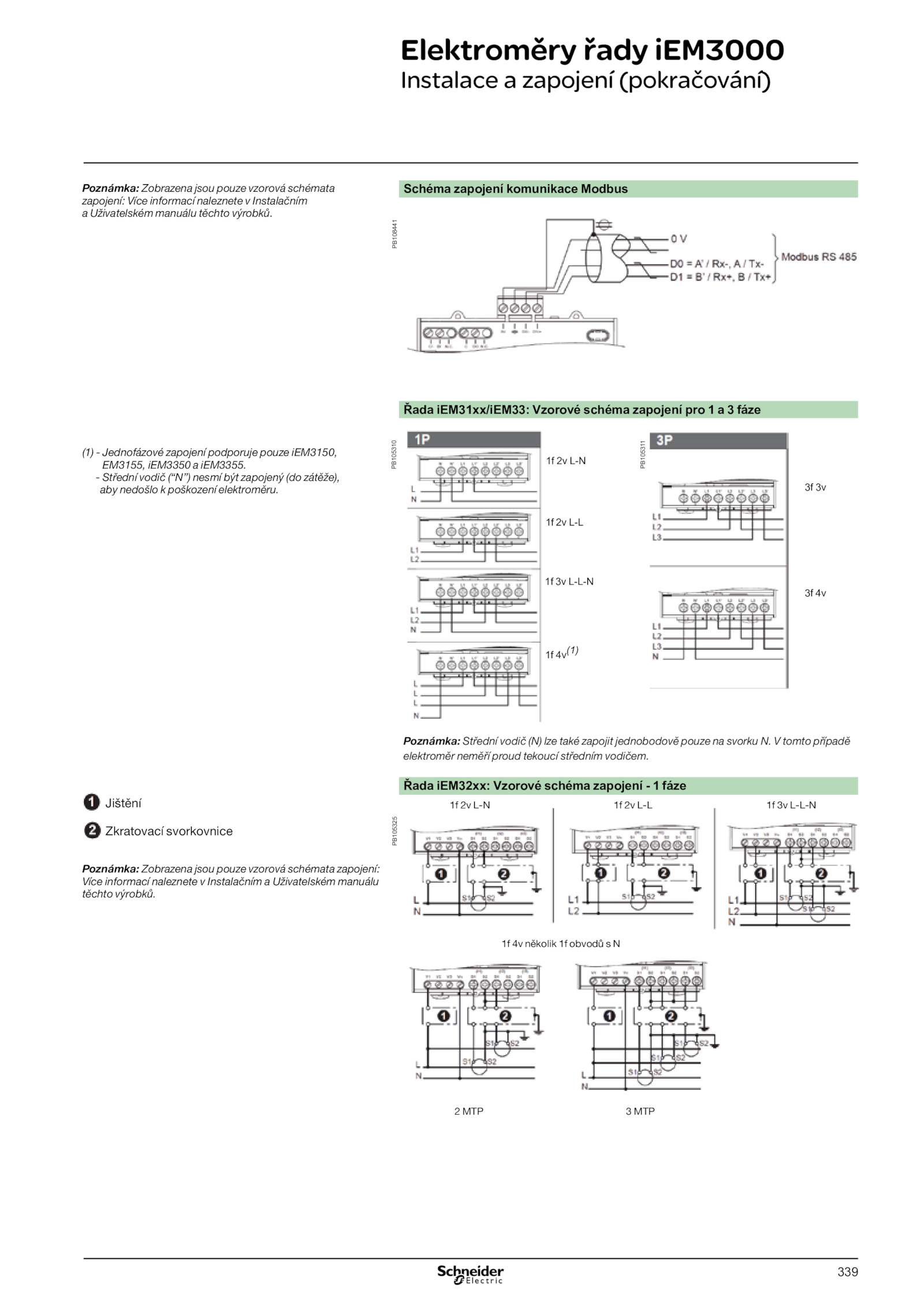

Elektroměry řady iEM3000
Instalace zapojení (pokračování)
Poznámka: Zobrazena jsou pouze vzorová schémata
zapojení: Více informací naleznete Instalačním
a Uživatelském manuálu těchto výrobků.
- Střední vodič (“N”) nesmí být zapojený (do zátěže),
aby nedošlo poškození elektroměru.
Schéma zapojení komunikace Modbus
PB108441
Řada iEM31xx/iEM33: Vzorové schéma zapojení pro fáze
(1) Jednofázové zapojení podporuje pouze iEM3150,
EM3155, iEM3350 iEM3355.
Řada iEM32xx: Vzorové schéma zapojení fáze
Jištění⿎
Zkratovací svorkovnice
Poznámka: Zobrazena jsou pouze vzorová schémata zapojení:
Více informací naleznete Instalačním Uživatelském manuálu
těchto výrobků.
PB105325
1f L-N
1f L-L
1f L-L-N
1f 4v(1)
3f 3v
3f 4v
1f L-N L-L L-L-N
1f několik obvodů N
2 MTP MTP
.
PB105310
PB105311
Poznámka: Střední vodič (N) lze také zapojit jednobodově pouze svorku tomto případě
elektroměr neměří proud tekoucí středním vodičem
