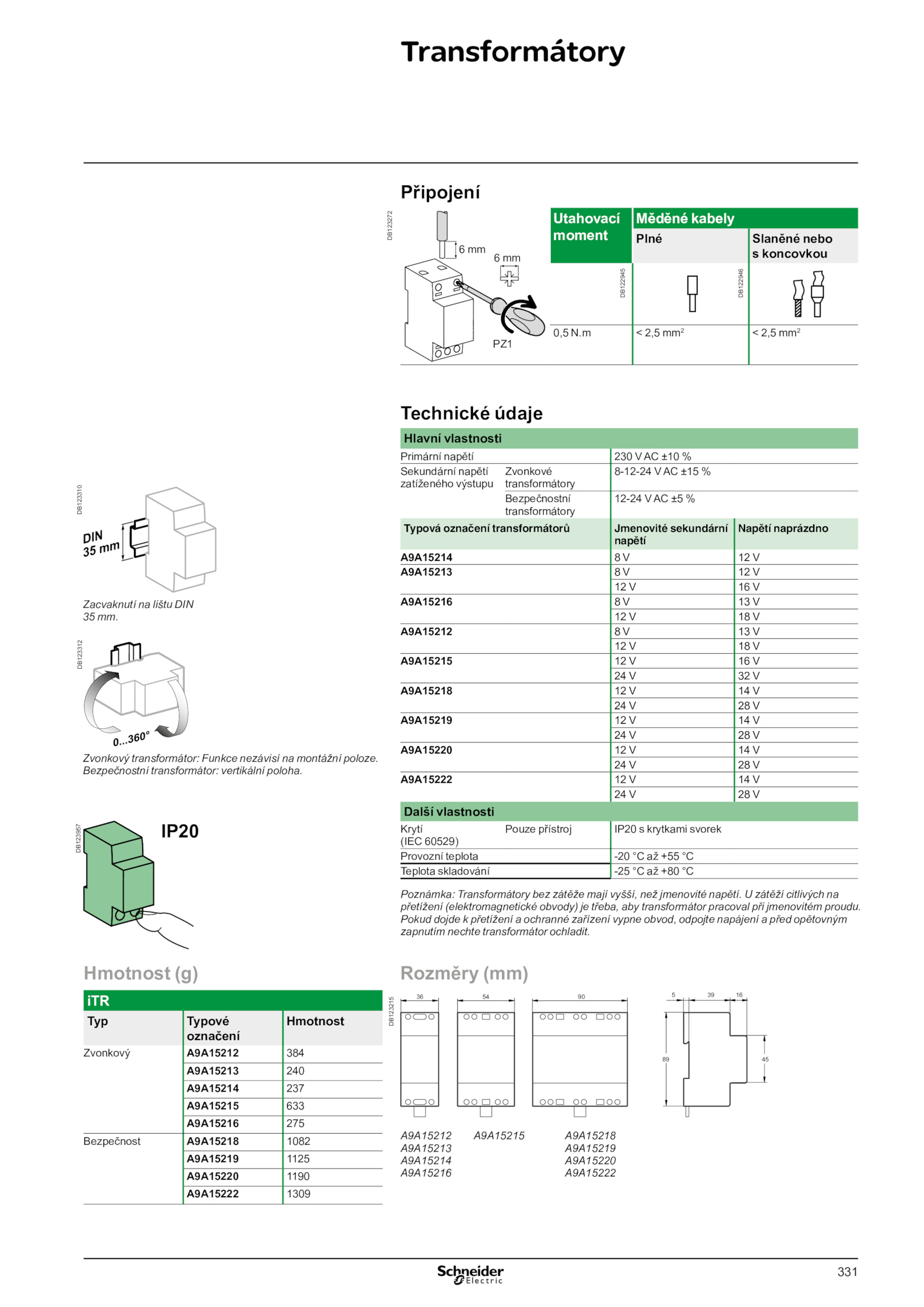

Transformátory
Připojení
DB123272
Utahovací
moment
Měděné kabely
Plné Slaněné nebo
s koncovkou
0,5 N.
Pokud dojde přetížení ochranné zařízení vypne obvod, odpojte napájení před opětovným
zapnutím nechte transformátor ochladit.
Bezpečnostní transformátor: vertikální poloha. zátěží citlivých na
přetížení (elektromagnetické obvody) třeba, aby transformátor pracoval při jmenovitém proudu.
Zvonkový transformátor: Funkce nezávisí montážní poloze.
Hmotnost (g)
iTR
Typ Typové
označení
Hmotnost
Zvonkový A9A15212 384
A9A15213 240
A9A15214 237
A9A15215 633
A9A15216 275
Bezpečnost A9A15218 1082
A9A15219 1125
A9A15220 1190
A9A15222 1309
Rozměry (mm)
DB123215
89 45
36 16
39
A9A15212
A9A15213
A9A15214
A9A15216
A9A15215 A9A15218
A9A15219
A9A15220
A9A15222
.
DB123310
DB123312
DB123957
IP20
Zacvaknutí lištu DIN
35 mm.m 2,5 mm2
< 2,5 mm2
DB122945
DB122946
PZ1
6 mm
6 mm
Technické údaje
Hlavní vlastnosti
Primární napětí 230 ±10 %
Sekundární napětí
zatíženého výstupu
Zvonkové
transformátory
8-12-24 ±15 %
Bezpečnostní
transformátory
12-24 %
Typová označení transformátorů Jmenovité sekundární
napětí
Napětí naprázdno
A9A15214 V
A9A15213 V
12 V
A9A15216 V
12 V
A9A15212 V
12 V
A9A15215 V
24 V
A9A15218 V
24 V
A9A15219 V
24 V
A9A15220 V
24 V
A9A15222 V
24 V
Další vlastnosti
Krytí
(IEC 60529)
Pouze přístroj IP20 krytkami svorek
Provozní teplota -20 +55 °C
Teplota skladování -25 +80 °C
Poznámka: Transformátory bez zátěže mají vyšší, než jmenovité napětí
