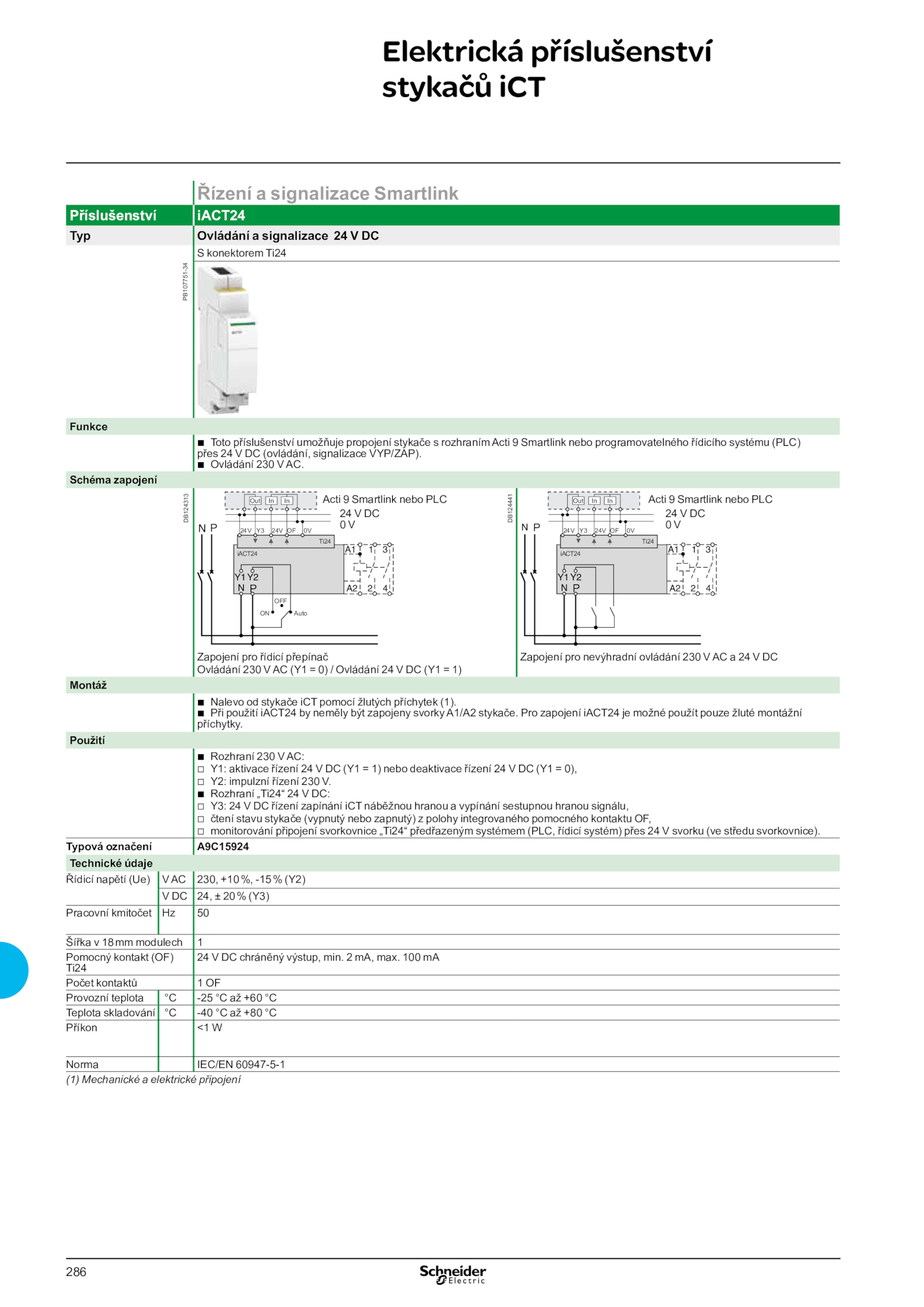

Příslušenství iACT24
Typ Ovládání signalizace DC
S konektorem Ti24
Funkce
b
b Toto příslušenství umožňuje propojení stykače rozhraním Acti Smartlink nebo programovatelného řídicího systému (PLC)
přes (ovládání, signalizace VYP/ZAP).
b
b Při použití iACT24 neměly být zapojeny svorky A1/A2 stykače. 100 mA
Počet kontaktů OF
Provozní teplota -25 +60 °C
Teplota skladování -40 +80 °C
Příkon W
Norma IEC/EN 60947-5-1
(1) Mechanické elektrické připojení
PB107751-34
DB124313
DB124441
Acti Smartlink nebo PLC Acti Smartlink nebo PLC
24 DC
0 V
Elektrická příslušenství
stykačů iCT
.
Typová označení A9C15924
Technické údaje
Řídicí napětí (Ue) 230, +10%, -15% (Y2)
V 24, 20% (Y3)
Pracovní kmitočet 50
Šířka 18mm modulech 1
Pomocný kontakt (OF)
Ti24
24 chráněný výstup, min. Pro zapojení iACT24 možné použít pouze žluté montážní
příchytky.
b
b Ovládání 230 AC.
Schéma zapojení
In In
Out
24V 24V 0V
Ti24
Y3
OFF
Auto
ON
iACT24
P
P
In In
Out
24V 24V 0V
Ti24
Y3
iACT24
P
P
Zapojení pro řídicí přepínač
Ovládání 230 (Y1 Ovládání (Y1 1)
Zapojení pro nevýhradní ovládání 230 DC
Montáž
b
b Nalevo stykače iCT pomocí žlutých příchytek (1).
b
b Rozhraní „Ti24“ DC:
v
v Y3: řízení zapínání iCT náběžnou hranou vypínání sestupnou hranou signálu,
v
v čtení stavu stykače (vypnutý nebo zapnutý) polohy integrovaného pomocného kontaktu OF,
v
v monitorování připojení svorkovnice „Ti24“ předřazeným systémem (PLC, řídicí systém) přes svorku (ve středu svorkovnice)
