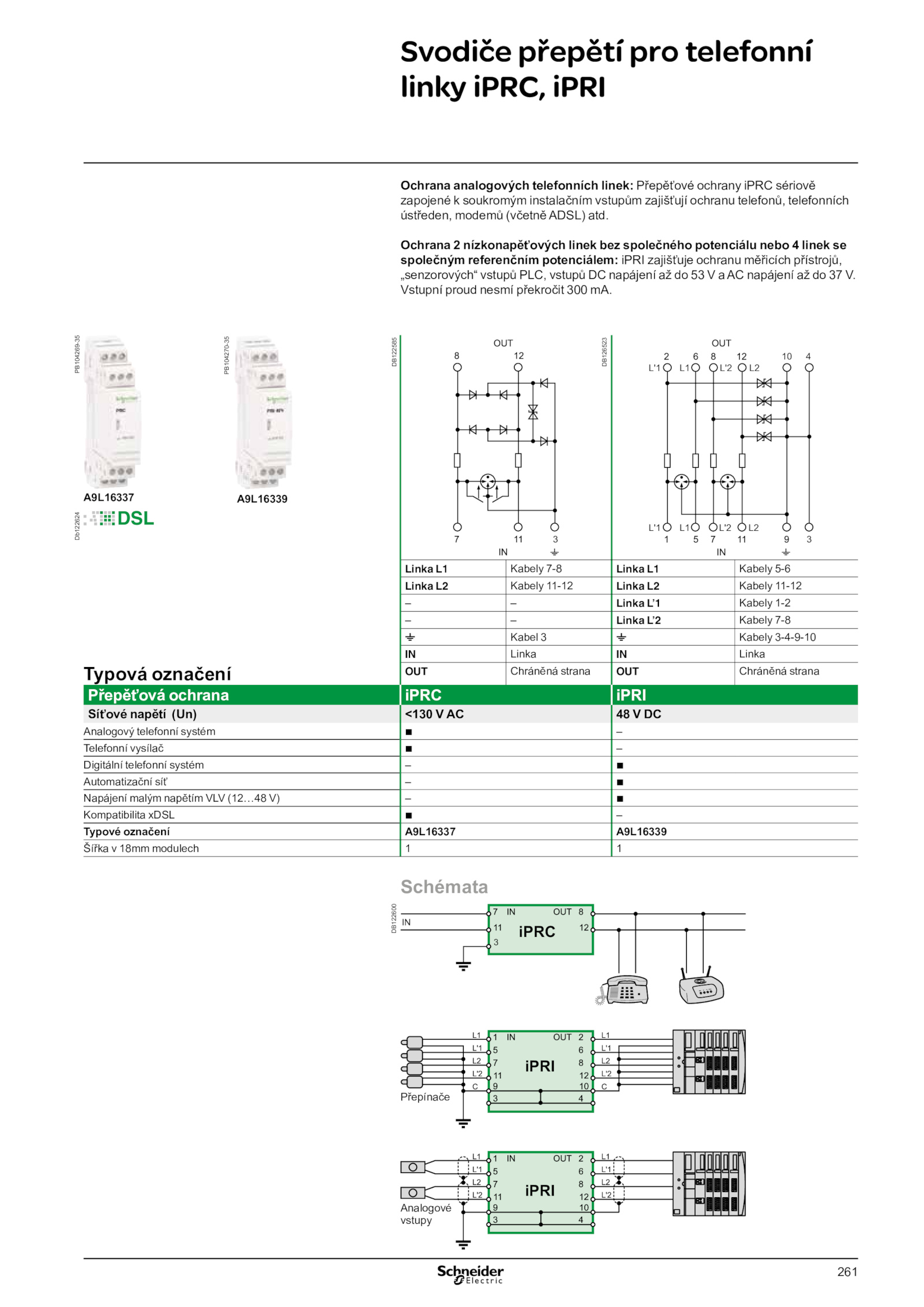

Svodiče přepětí pro telefonní
linky iPRC, iPRI
Ochrana analogových telefonních linek: Přepěťové ochrany iPRC sériově
zapojené soukromým instalačním vstupům zajišťují ochranu telefonů, telefonních
ústředen, modemů (včetně ADSL) atd.
Vstupní proud nesmí překročit 300 mA.
3
L'1 L'2 L2
L'1 L'2 L2
4
10
3
Linka Kabely 7-8 Linka Kabely 5-6
Linka Kabely 11-12 Linka Kabely 11-12
– Linka L’1 Kabely 1-2
– Linka L’2 Kabely 7-8
t Kabel Kabely 3-4-9-10
IN Linka Linka
Typová označení OUT Chráněná strana OUT Chráněná strana
Přepěťová ochrana iPRC iPRI
Síťové napětí (Un) <130 DC
Analogový telefonní systém b
b –
Telefonní vysílač b
b –
Digitální telefonní systém b
b
Automatizační síť b
b
Napájení malým napětím VLV (12…48 b
b
Kompatibilita xDSL b
b –
Typové označení A9L16337 A9L16339
Šířka 18mm modulech 1
DB126523
DB122585
A9L16337
PB104269-35
A9L16339
PB104270-35
DB122600
3
iPRC
iPRI
iPRI
Přepínače
Analogové
vstupy
Db122624
Schémata
.
Ochrana nízkonapěťových linek bez společného potenciálu nebo linek se
společným referenčním potenciálem: iPRI zajišťuje ochranu měřicích přístrojů,
„senzorových“ vstupů PLC, vstupů napájení napájení V
