191

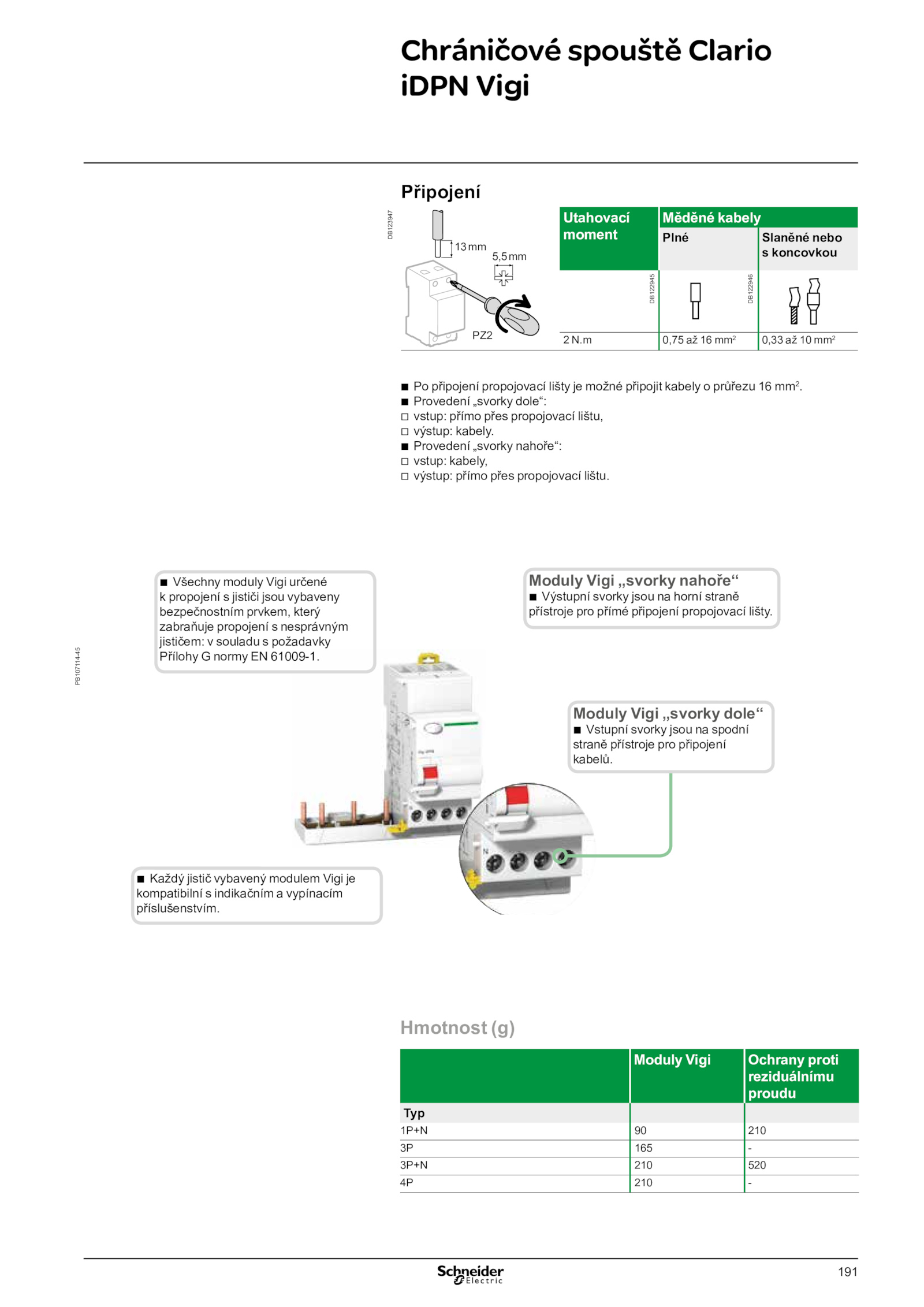

Chráničové spouště Clario
iDPN Vigi
Připojení
DB123947
Utahovací
moment
Měděné kabely
Plné Slaněné nebo
s koncovkou
2 N.
b
b Každý jistič vybavený modulem Vigi je
kompatibilní indikačním vypínacím
příslušenstvím.
Hmotnost (g)
Moduly Vigi Ochrany proti
reziduálnímu
proudu
Typ
1P+N 210
3P 165 -
3P+N 210 520
4P 210 -
b
b Všechny moduly Vigi určené
k propojení jističi jsou vybaveny
bezpečnostním prvkem, který
zabraňuje propojení nesprávným
jističem: souladu požadavky
Přílohy normy 61009-1.m 0,75 mm2
0,33 mm2
DB122945
DB122946
5,5mm
13mm
PZ2
b
b připojení propojovací lišty možné připojit kabely průřezu mm2
.
Moduly Vigi „svorky nahoře“
b
b Výstupní svorky jsou horní straně
přístroje pro přímé připojení propojovací lišty.
PB107114-45
Moduly Vigi „svorky dole“
b
b Vstupní svorky jsou spodní
straně přístroje pro připojení
kabelů.
b
b Provedení „svorky dole“:
v
v vstup: přímo přes propojovací lištu,
v
v výstup: kabely.
b
b Provedení „svorky nahoře“:
v
v vstup: kabely,
v
v výstup: přímo přes propojovací lištu.
