svorky dole svorky nahoře svorky dole svorky nahoře
Typová označení A9A26924 A9A26869 A9A26927 A9A26855 A9A26929 A9A26897
Jističe iC60N/H/L
Proudové chrániče iID
b
b b
b b
b b
b b
b b
b
Technické údaje
Jmenovité napětí
(Ue)
V 240…415 240…415 240…415 -
V 24…130 24…130 24…130 24
Pracovní kmitočet 50/60 50/60 50/60 -
Červený mechanický indikátor čelní straně čelní straně čelní straně čelní straně
Zkušební funkce Při přepnutí Při přepnutí Při přepnutí Při přepnutí
Šířka 18mm modulech 0,5 0,5 0,5 0,5
Pracovní proud min, max
48 -
60 1,5 -
130 -
240 -
415 -
Počet kontaktů ZAP/VYP ZAP/VYP ZAP/VYP ZAP/VYP ZAP/VYP
Provozní teplota -35…+70 -35…+70 -35…+70 -25…+60
Teplota skladování -40…+85 -40…+85 -40…+85 -40…+85
DB118811
DB118812
DB118810
DB118813
DB124318
PB104474-35
PB104476-35
PB104475-35
PB107750-35
Poznámka: není kompatibilní řadou C60H-DC C120.
b
b Stejná indikace jako VisiTrip.
b
b Přepínací kontakt indikuje
stav jističe základě:
v
v elektrické poruchy,
v
v aktivace vypínací spouště.
Schéma zapojení
Poloha Poloha SD
Použití
b
b Vzdálená signalizace stavu
připojeného jističe
b
b Vzdálená signalizace vypnutí
připojeného jističe poruchou
b
b Vzdálená indikace stavu nebo
vypnutí připojeného jističe
poruchou.156

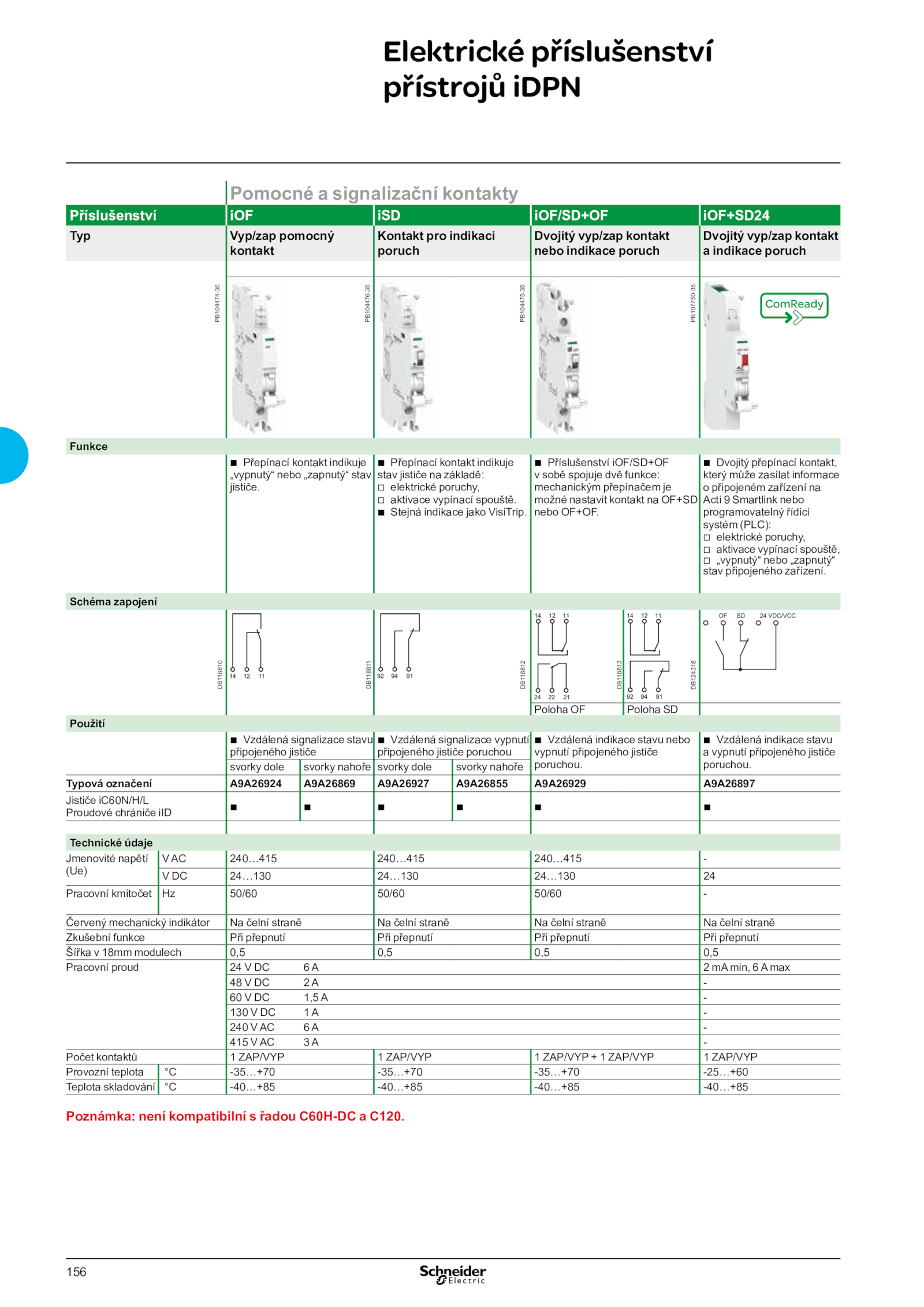

Elektrické příslušenství
přístrojů iDPN
Pomocné signalizační kontakty
Příslušenství iOF iSD iOF/SD+OF iOF+SD24
Typ Vyp/zap pomocný
kontakt
Kontakt pro indikaci
poruch
Dvojitý vyp/zap kontakt
nebo indikace poruch
Dvojitý vyp/zap kontakt
a indikace poruch
Funkce
b
b Přepínací kontakt indikuje
„vypnutý“ nebo „zapnutý“ stav
jističe.
b
b Příslušenství iOF/SD+OF
v sobě spojuje dvě funkce:
mechanickým přepínačem je
možné nastavit kontakt OF+SD
nebo OF+OF.
.
b
b Dvojitý přepínací kontakt,
který může zasílat informace
o připojeném zařízení na
Acti Smartlink nebo
programovatelný řídicí
systém (PLC):
v
v elektrické poruchy,
v
v aktivace vypínací spouště,
v
v „vypnutý“ nebo „zapnutý“
stav připojeného zařízení.
b
b Vzdálená indikace stavu
a vypnutí připojeného jističe
poruchou
