107
DB123517
b
b Kontrolka provozního
stavu.
b
b Tlačítko pro:
v
v Výběr režimu,
v
v ruční vypínání/zapínání.
Provozní režimy
Režim Jistič Reflex iC60 lokálně nebo
centrálně řízené vypínání/zapínání
b
b Vypínací/zapínací příkazy přicházejí různých míst jsou
zpracovávány pořadí, jakém byly přijaty
v
v Y1: lokální řízení trvalými povely
v
v Y2: lokální řízení impulzy
v
v Y3: centrální řízení trvalými povelyol
Režim Jistič Reflex iC60 vypínání/
zapínání, možnost zákazu lokálního
impulzního řízení
b
b používá zákazu Y2
v
v Y1: lokální vypínání/Y2 zákaz řízení trvalými povely
v
v Y2: lokální impulzní vypínání/zapínání
v
v Y3: centrální vypínání/zapínání trvalými povely
Režim (výchozí režim): Jistič Reflex
iC60- vypínání/zapínání, možnost zákazu
lokálního řízení trvalými povely
b
b používá zákazu Y3
v
v Y3: zákaz lokálního řízení trvalými povely
v
v Y2: lokální impulzní vypínání/zapínání
v
v Y3: centrální vypínání/zapínání trvalými povely

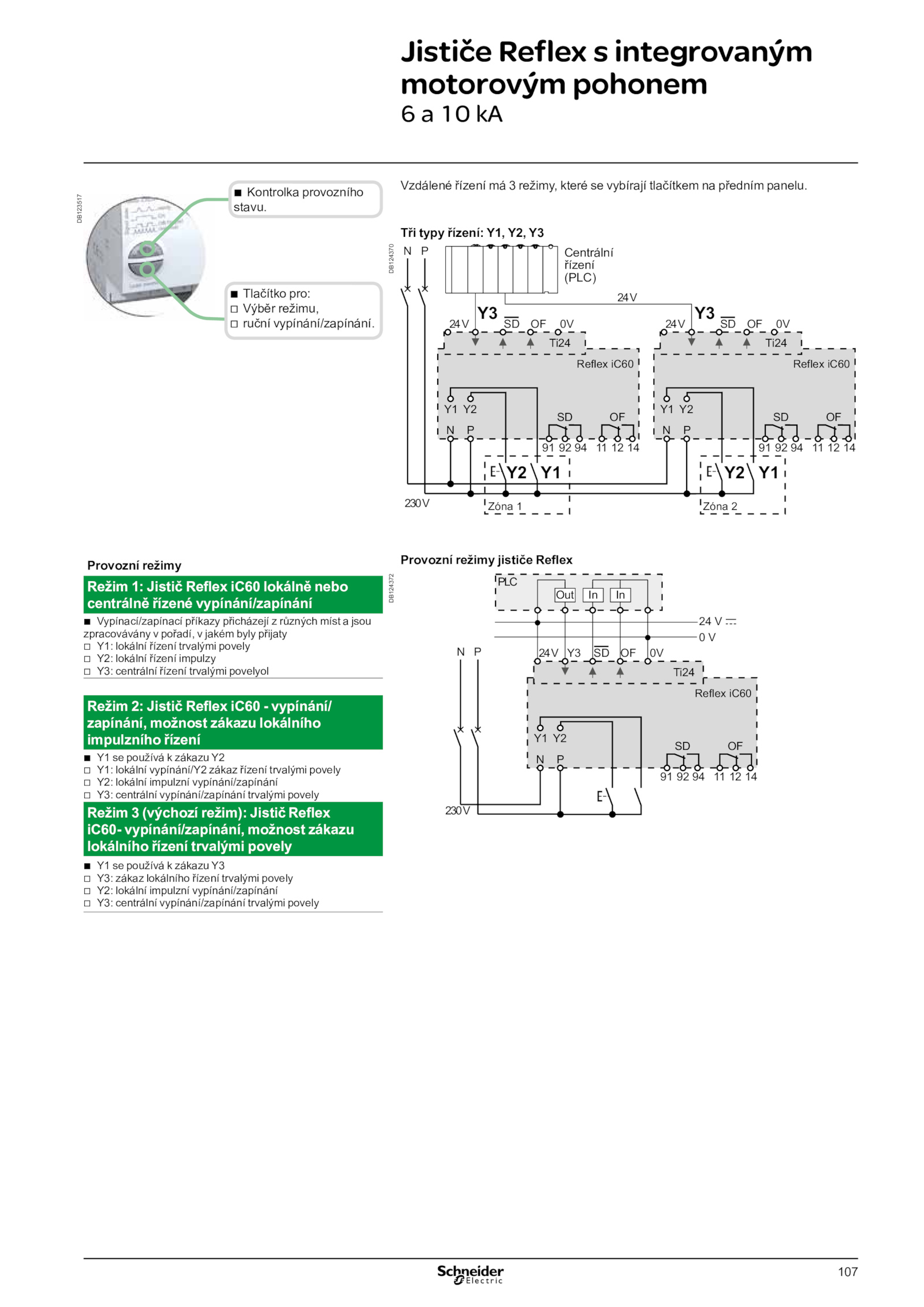

Tři typy řízení: Y1, Y2, Y3
DB124370
N P
P
N
24V 0V
Y3 Y3
Ti24
Y1 Y2
11 14
OF
91 94
SD
Reflex iC60
N P
24V
24V
230V
SD 0V
Ti24
Y1 Y2
11 14
OF
91 94
SD
Reflex iC60
Zóna Zóna 2
Y2 Y1
Provozní režimy jističe Reflex
DB124372
Mode 1
Mode 2
Mode 3
N P
P
N
24 c
24V 0V
0 V
PLC
In In
Out
Y3
Ti24
Y1 Y2
11 14
OF
91 94
SD
Reflex iC60
230V
Centrální
řízení
(PLC)
Vzdálené řízení režimy, které vybírají tlačítkem předním panelu.
Jističe Reflex integrovaným
motorovým pohonem
6 kA
