Acti 9 Systém modulárních přístrojů

| Kategorie: Katalog  | Tento dokument chci!

Vydal: Schneider Electric, a.s.

Strana 103 z 356







Poznámky redaktora

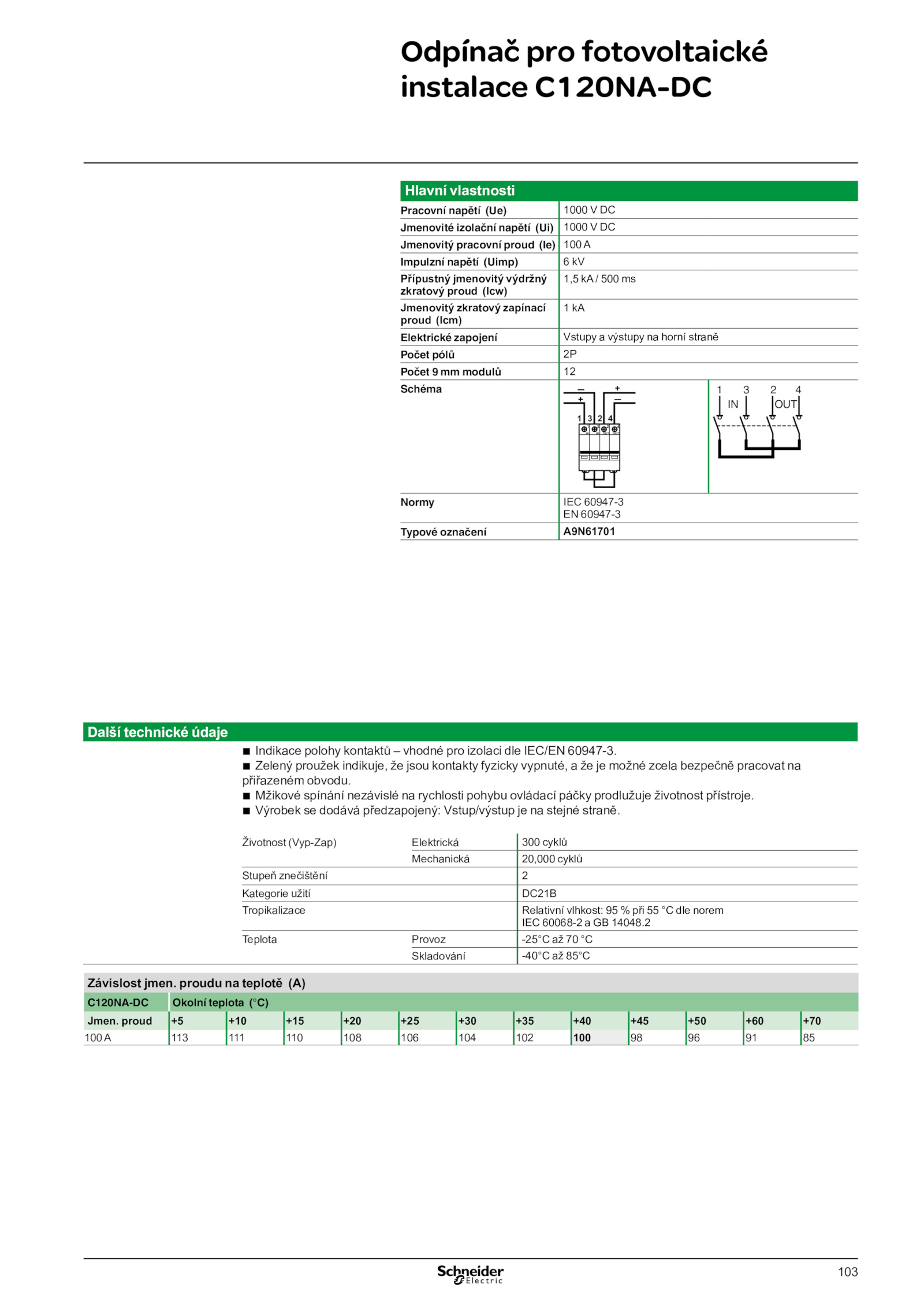

b b Mžikové spínání nezávislé rychlosti pohybu ovládací páčky prodlužuje životnost přístroje.2 Teplota Provoz -25°C °C Skladování -40°C 85°C Závislost jmen. b b Zelený proužek indikuje, jsou kontakty fyzicky vypnuté, možné zcela bezpečně pracovat na přiřazeném obvodu.103 Hlavní vlastnosti Pracovní napětí (Ue) 1000 DC Jmenovité izolační napětí (Ui) 1000 DC Jmenovitý pracovní proud (Ie) 100 A Impulzní napětí (Uimp) kV Přípustný jmenovitý výdržný zkratový proud (Icw) 1,5 500 ms Jmenovitý zkratový zapínací proud (Icm) 1 kA Elektrické zapojení Vstupy výstupy horní straně Počet pólů 2P Počet modulů 12 Schéma 1 4 3 IN OUT OUT IN 1 4 1 4 3 IN OUT Normy IEC 60947-3 EN 60947-3 Typové označení A9N61701 Odpínač pro fotovoltaické instalace C120NA-DC Další technické údaje b b Indikace polohy kontaktů vhodné pro izolaci dle IEC/EN 60947-3. Životnost (Vyp-Zap) Elektrická 300 cyklů Mechanická 20,000 cyklů Stupeň znečištění 2 Kategorie užití DC21B Tropikalizace Relativní vlhkost: při dle norem IEC 60068-2 14048. proud +10 +15 +20 +25 +30 +35 +40 +45 +50 +60 +70 100 113 111 110 108 106 104 102 100 85 . proudu teplotě (A) C120NA-DC Okolní teplota (°C) Jmen. b b Výrobek dodává předzapojený: Vstup/výstup stejné straně
